中级
30 分钟

通过3006.2117和STM32F302VC使基本功能更加引人入胜

每次触摸都闪耀

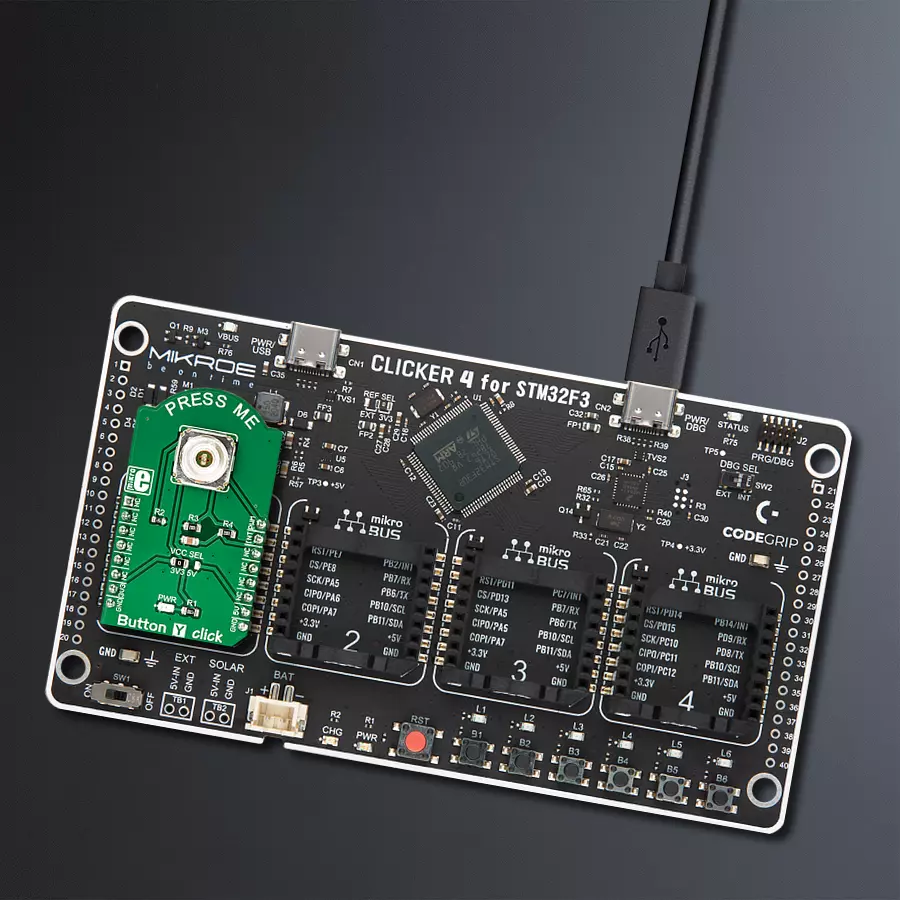

Button Y Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

Button Y Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

带有明亮黄色灯光的按钮为您的互动带来一缕阳光,照亮动作并确保它们以时尚的方式脱颖而出。

A

A

硬件概览

它是如何工作的?

Button Y Click 基于Marquardt的3006.2111,这是一款高质量的单刀单掷(SPST)触觉开关。这是一款高质量、低调的按钮,直径为6.8mm。它配备了一个黄色LED,可以通过从MCU应用PWM信号来调光。因此,LED的正极连接到mikroBUS™的PWM引脚。嵌入的LED可用于信号指示,也可用于美观目的。开关本身具有非常好的特性:其ON电阻(按下按钮时的电阻)小于100mΩ,反弹时间(接触板稳定下来的时间)通常小于1.5ms。触觉开关的机械耐久性超过500,000次循环,在14VDC,10mA的条件下应用。按钮的总行程为2.9 mm,而按钮的触觉力为4N。开关端子之间使用的最大电压为28V,而电流应低于50mA。描述按钮的两个重要属性是其机械耐久性和反弹延迟。这两个属性相互依赖,因此当出现显著反弹

时,可能是开关劣化的标志。同样,开关在使用一段时间后会产生更大的反弹效应。机械耐久性还受操作时施加的力以及其偏心度(离中心按下按钮)的影响。反弹时间是描述开关的接触板如何快速稳定下来的参数。每种材料都有一些弹性特性,这对于按钮的接触板也是如此。不同类型的开关有不同的建立接触的机制,但它们都是基于一个共同的原理:它们是这样制作的,以积累压力,直到有足够的能量储存,使板可以非常快速地动作,将积累的压力转化为动能(产生熟悉的点击声)。最常用的是一种弹簧机制。然而,当击中第二个固定板时,移动板将反弹几次,具体取决于系统的弹性、速度等。没有理想的减震机制可以完全减少反弹。此按钮在其动作前将累积约1N的力,在点击时提供触觉反馈。Button Y Click上使用的触觉

开关具有小于1ms的出色反弹持续时间。然而,按钮的反弹需要在应用固件或硬件中进行补偿。Button Y Click具有一个简单的去抖电路,由一个10kΩ电阻和10nF电容组成,足以满足大多数情况。去抖信号将有一个小的延迟,取决于减震电路。延迟在几毫秒范围内,远低于人类可以感知的范围。最后,该按钮旨在由人类操作,因此即使是更大的延迟对于这种类型的设备也是完全可以接受的。该按钮为有效高电平,这意味着当按下时,将向INT引脚施加高逻辑电平。该开关在非活动状态下由10kΩ下拉电阻拉至低逻辑电平,防止MCU的输入引脚变为浮动状态。开关信号路由到mikroBUS™的INT引脚。标记为VCC SEL的板载SMD跳线用于设置高逻辑电平的电压,允许Button Y Click与各种不同的MCU一起使用。

Button Y Click top side image
Button Y Click bottom side image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
LED Intensity Control
PE9
PWM
Interrupt
PD0
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Button Y Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

此库包含Button Y Click驱动程序的API。

关键功能:

  • buttony_pwm_stop - 停止PWM模块输出

  • buttony_pwm_start - 启动PWM模块输出

  • buttony_get_button_state - 读取INT引脚的数字信号,指示按钮是否被按下

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Button Y Click Example.
 *
 * # Description
 * This library contains API for Button Y Click driver.
 * One library is used for every single one of them.
 * They are simple touch detectors that send a pressed/released
 * signal and receive a PWM output which controls the backlight on the button.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * This function initializes and configures the logger and Click modules.
 *
 * ## Application Task
 * This example first increases the backlight on the button and then decreases the intensity of backlight. When the button is pressed,
 * reports the event in the console using UART communication.
 *
 * @author Nikola Peric
 *
 */

#include "board.h"
#include "log.h"
#include "buttony.h"

static buttony_t buttony;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;          /**< Logger config object. */
    buttony_cfg_t buttony_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.

    buttony_cfg_setup( &buttony_cfg );
    BUTTONY_MAP_MIKROBUS( buttony_cfg, MIKROBUS_1 );
    err_t init_flag  = buttony_init( &buttony, &buttony_cfg );
    if ( PWM_ERROR == init_flag )
    {
        log_error( &logger, " Application Init Error. " );
        log_info( &logger, " Please, run program again... " );

        for ( ; ; );
    }
    Delay_ms ( 500 );

    buttony_set_duty_cycle ( &buttony, 0.0 );
    buttony_pwm_start( &buttony );

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    static float duty_cycle;
    static uint8_t button_state;
    static uint8_t button_state_old;

    button_state = buttony_get_button_state( &buttony );

    if ( button_state && ( button_state != button_state_old ) )
    {
        log_printf( &logger, " <-- Button pressed --> \r\n" );
        for ( uint8_t n_cnt = 1; n_cnt <= 100; n_cnt++  )
        {
            duty_cycle = ( float ) n_cnt ;
            duty_cycle /= 100;
            buttony_set_duty_cycle( &buttony, duty_cycle );
            Delay_ms ( 10 );
        }
        button_state_old = button_state;
    }
    else if ( !button_state && ( button_state != button_state_old ) )
    {
        for ( uint8_t n_cnt = 100; n_cnt > 0; n_cnt-- )
        {
            duty_cycle = ( float ) n_cnt ;
            duty_cycle /= 100;
            buttony_set_duty_cycle( &buttony,  duty_cycle );
            Delay_ms ( 10 );
        }
        button_state_old = button_state;
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END

额外支持
