使用 CAP1293 和 STM32F302VC 使交互更加直观。

从轻触开始。

TouchKey 4 click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

TouchKey 4 click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

加入这场运动,创建能够通过触摸功能栩栩如生的界面。

A

A

硬件概览

它是如何工作的?

TouchKey 4 Click基于Microchip的CAP1293,这是一款具有接近检测功能的3通道电容触摸传感器。该集成电路具有三个独立可配置的电容触摸通道,并带有自动校准功能。它使用I2C协议进行通信,I2C总线引脚路由到相应的mikroBUS™引脚:SMCLK是I2C时钟引脚,路由到mikroBUS™的SCK引脚,而SMDATA是I2C数据引脚,路由到mikroBUS™的SDA引脚。此外,一个#ALERT引脚路由到mikroBUS™的INT引脚,触发主控MCU上的中断。该板上有三个PCB垫用于检测触摸或接近事件。这些垫子是板的顶部唯一的元素,允许安装保护性丙烯酸玻璃层。电容传感器通道具有可编程的灵敏度阈值和自动重新校准功能,以补偿环境变化。该设备可以在几种功耗模式下工作,并具有活动和待机模式的单独输入设置。重新校准程序可以自动触发或按需触发,用于设置输入通道的“未触摸”状态的基础寄存器值。CAP1293集成电路还集成了提供有效干扰

保护的部分。电磁干扰(EMI)和射频干扰(RFI)检测部分在检测到噪声超过阈值时通过丢弃损坏的字节来保护。此外,内部算法处理虚假输入读数,如负值和“按键卡住”事件,将设置相应的位以指示问题,并可设置为触发重新校准程序。一般情况下,设备在空闲时始终返回到节能模式。如果通过所有已启用的通道的编程循环时间足够长,那么在循环结束之前将完成对所有已启用的通道的采样。当发生这种情况时,设备将返回到节能模式,等待另一个循环开始。如果没有足够的时间对所有通道进行采样,则设备将不会返回到节能模式。这将影响整体功耗。多点触摸模式检测(MTPD)设置要生成触摸事件的模式。此模式可以由同时触摸多个特定传感器、触摸传感器的最小数量或当它们的噪声标志位在状态寄存器中被设置时触发。此功能可用于检测闭合的盖子或类似事件。中断引擎区分简单触摸和触摸保持事件。当检测到/释放了垫子的触摸时,可以生成

一次中断,或者在垫子被触摸时重复生成中断。触摸检测的一个特殊情况是电源按钮模式。此模式要求在生成中断之前按下按钮一段编程的间隔时间。这允许在任何应用中实现简单的电源按钮功能。中断可以生成各种其他事件,例如校准失败和类似辅助事件。按住模式对于开发音量控制应用程序非常有用。在特定通道的第一个触摸事件之后启动可编程间隔计时器。如果在定时器到期后没有检测到释放事件,则在编程间隔中生成中断。这可以用于实现音量增加/减小按钮、调光按钮等应用程序。任何中断事件都会将#ALERT引脚驱动到低逻辑状态。该引脚路由到mikroBUS™的INT引脚,并用于在主控MCU上触发中断事件。有关寄存器及其功能的更多信息,请参阅CAP1293集成电路数据表。然而,提供的点击库提供了一个用于轻松简单地控制Touch Key 4 Click的功能。提供的应用示例演示了它们的功能,并可用作自定义项目的参考。

TouchKey 4 Click top side image
TouchKey 4 Click bottom side image

功能概述

开发板

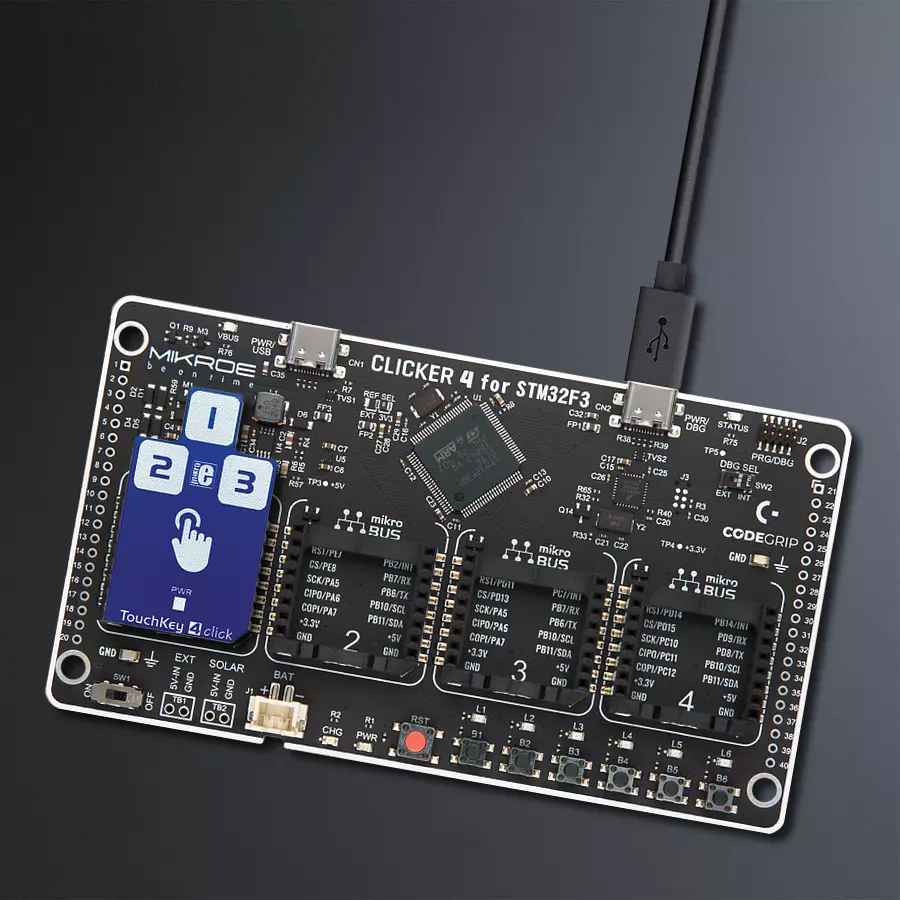

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
Interrupt
PD0
INT
NC
NC
TX
NC
NC
RX
I2C Clock
PB10
SCL
I2C Data
PB11
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Touch Key 4 click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

这个库包含 TouchKey 4 Click 驱动程序的 API。

关键功能:

  • touchkey4_detect_touch - 此功能用于检测传感器输入上的触摸,并检查触摸是否被检测到或释放。

  • touchkey4_set_active_mode - 此功能将设备置于活动模式,并在活动模式下启用所需的输入。

  • touchkey4_set_standby_mode - 此功能将设备置于待机模式,并在待机模式下启用所需的输入。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief TouchKey4 Click example
 *
 * # Description
 * This demo performs touch & release detection Click functionality.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Device and driver initialization.
 *
 * ## Application Task
 * Calls function to check touch detection (is interrupt occured) and shows message on
 * USB UART if touch is detected or if touch is released on enabled inputs.
 *
 * *note:*
 * <pre>
 * TouchKey 4 is configured to work in Combo mode (Active and Standby mode). Input 1 is
 * enabled in Active mode, input 3 is enabled in Standby mode, and input 2 is enabled to
 * work in both modes. In this example the interrupt will be generated when touch is
 * detected and when touch is released.
 * Standby mode should be used when fewer sensor inputs are enabled, and when
 * they are programmed to have more sensitivity.
 * Sometimes it is neccessary to cycle the board power supply if Click doesn't work.
 * </pre>
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "touchkey4.h"

// ------------------------------------------------------------------ VARIABLES

static touchkey4_t touchkey4;
static log_t logger;

static uint8_t sensor_results[ 3 ];
static uint8_t cnt;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    touchkey4_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    touchkey4_cfg_setup( &cfg );
    TOUCHKEY4_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    touchkey4_init( &touchkey4, &cfg );

    Delay_ms ( 1000 );

    touchkey4_default_cfg( &touchkey4 );
    log_info( &logger, "---- Configured and ready ----" );
}

void application_task ( void )
{
    touchkey4_detect_touch( &touchkey4, sensor_results );
    for ( cnt = 0; cnt < 3; cnt++ )
    {
        if ( sensor_results[ cnt ] == 1 )
        {
            if ( cnt == 0 )
            {
                log_info( &logger, "Input 1 is touched\r\n" );
            }
            else if ( cnt == 1 )
            {
                log_info( &logger, "Input 2 is touched\r\n" );
            }
            else
            {
                log_info( &logger, "Input 3 is touched\r\n" );
            }
        }
        else if ( sensor_results[ cnt ] == 2 )
        {
            if ( cnt == 0 )
            {
                log_info( &logger, "Input 1 is released\r\n" );
            }
            else if ( cnt == 1 )
            {
                log_info( &logger, "Input 2 is released\r\n" );
            }
            else
            {
                log_info( &logger, "Input 3 is released\r\n" );
            }
        }
    }
    Delay_ms ( 300 );
}


int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


// ------------------------------------------------------------------------ END
