在应用程序中配置使用的 mikroBUS™ 信号为上拉或下拉状态。
A
A
硬件概览
它是如何工作的?
EasyPull Click 是一个紧凑的附加板,旨在帮助用户轻松配置其应用程序中使用的 mikroBUS™ 信号为上拉或下拉状态。该板配备了两个 8 位开关,使得 mikroBUS™ 信号如 AN、RST、PWM 和 INT 以及通信协议(如 SPI、UART 和 I2C)的上拉或下拉配置成为可能。EasyPull Click 上的所有电阻都设置为 4.7kΩ,确保在各种信号线上保持一致的性能。无论是用于原型设计还是最终产品开发,EasyPull Click 都为开发人员提供了一个实用的工具,以增强其项目的可靠信号管理能力。由于每个开关左侧的明确方向箭头,配
置信号线到所需状态变得非常简单。这些箭头指示了切换开关以实现上拉(向上方向)或下拉(向下方向)状态的方向。这一特性允许快速和简单的调整,提高了该板在不同项目设置中的可用性和灵活性。此外,EasyPull Click 板提供了一个标记为 EXT 的未焊接头,其从开关延伸出四个信号——每个开关两个,标记为 EXTx。根据用户的要求,此头可以用作常规 GPIO(通用输入/输出)信号。该板还包括两组未标记的电阻,位于顶部,连接到 EXT 信号,保持与板的其余部分一致的 4.7kΩ 电阻值。EasyPull Click 的一个
独特特性是其低功耗模式能力,通过切断板背面的 ID CUT 线迹来实现。通过切断这些线迹,中断了与包括电源(PWR)LED 和 ID 芯片的板的下部连接。这一操作大大节省了能源,使 EasyPull Click 成为需要高效电源管理的节能应用的理想选择。此 Click board™ 可以在 3.3V 或 5V 逻辑电压水平下运行,通过 VCC SEL 跳线选择。这种方式下,3.3V 和 5V 的 MCU 都可以正确使用通信线路。此外,此 Click board™ 配备了包含易于使用的函数库和示例代码的库,可作为进一步开发的参考。
功能概述
开发板

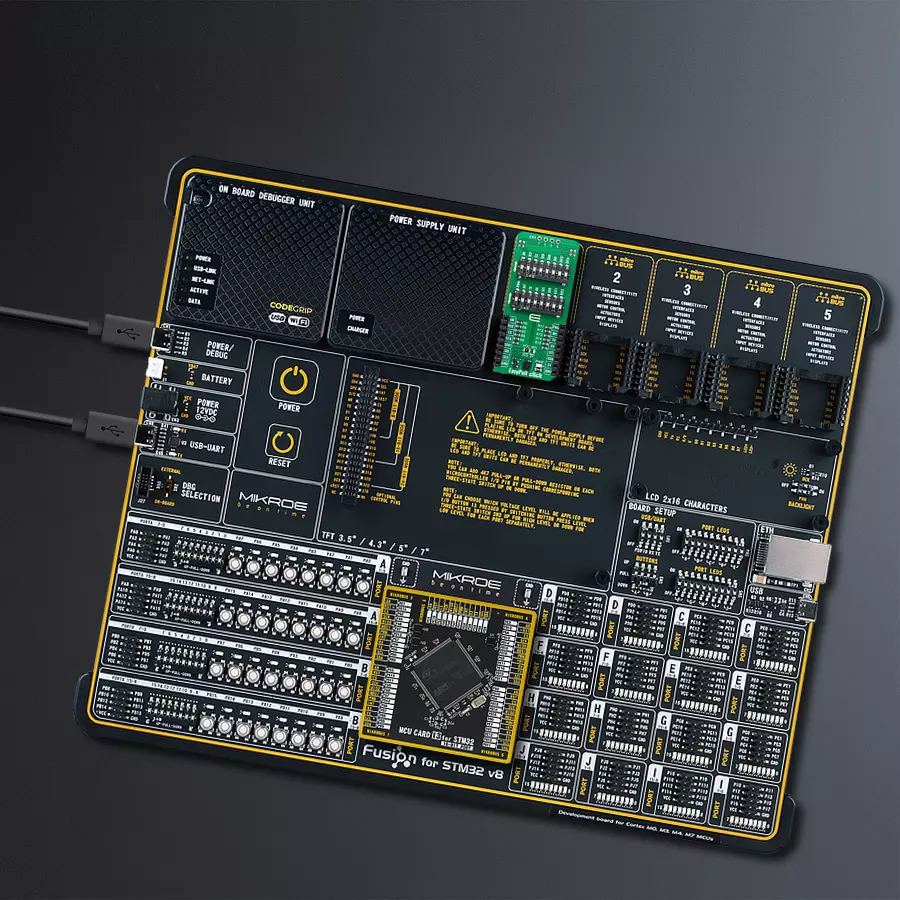

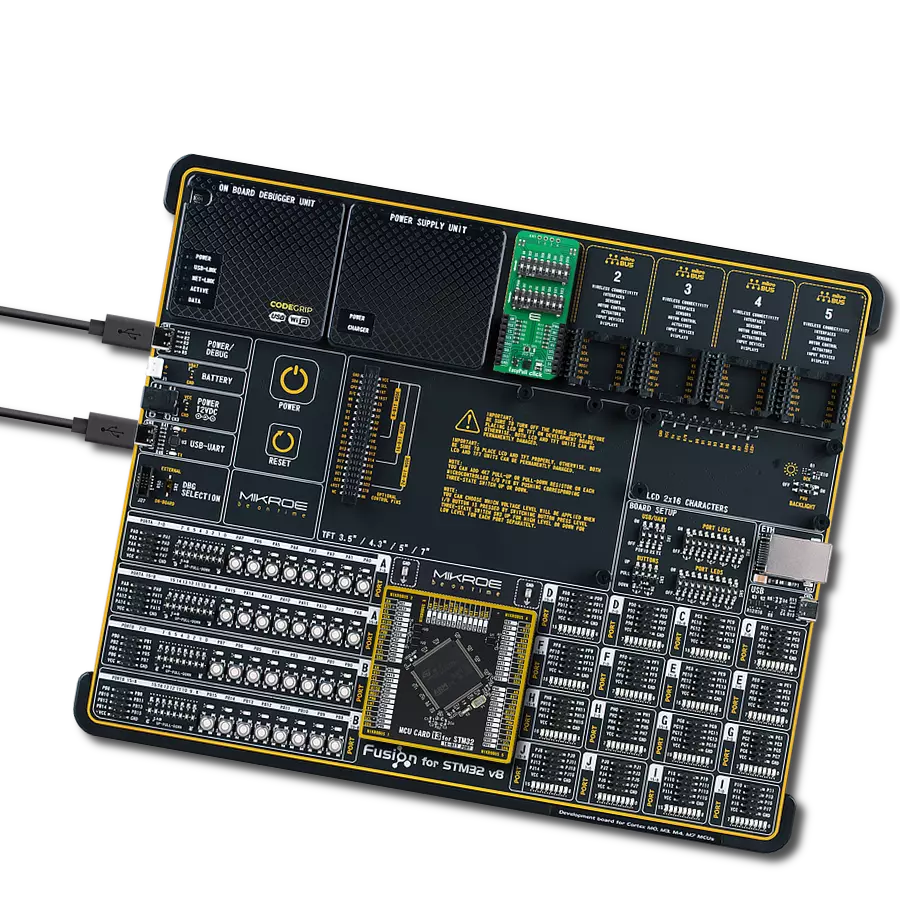

Fusion for STM32 v8 是一款专为快速开发嵌入式应用而设计的开发板。它支持广泛的微控制器,如 STMicroelectronics 的不同 32 位 ARM® Cortex®-M 基础 MCU,不论其引脚数量,并具备一系列独特功能,例如首次通过 WiFi 的嵌入式调试器/程序员。开发板布局合理,设计周到,确保最终用户在一个地方可以找到所有必需的元素,如开关、按钮、指示器、连接器等。得益于创新的制造技术,Fusion for STM32 v8 提供了流畅而沉浸式的工作体验,允许在 任何情况下、任何地方都能访问。Fusion for STM32
v8 开发板的每个部分都包含了使同一板块运行最高效的必要组件。一个先进的集成 CODEGRIP 程序/调试模块提供许多有价值的编程/调试选项,包括对 JTAG、SWD 和 SWO Trace(单线输出)的支持,并与 Mikroe 软件环境无缝集成。此外,它还包括一个为开发板提供的干净且调节过的电源供应模块。它可以使用广泛的外部电源,包括电池、外部 12V 电源供应,以及通过 USB Type-C(USB-C)连接器的电 源。通信选项包括 USB-UART、USB HOST/DEVICE、CAN(如果 MCU 卡支持的话)和
以太网。此外,它还拥有广受好评的 mikroBUS™ 标准、为 MCU 卡提供的标准化插座(SiBRAIN 标准),以及两种显示选项,用于 TFT 板线产品和基于字符的 LCD。Fusion for STM32 v8 是 Mikroe 快速开发生态系统的一个重要组成部分,由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。
微控制器概述
MCU卡片 / MCU

类型
8th Generation
建筑
ARM Cortex-M3
MCU 内存 (KB)
384
硅供应商
STMicroelectronics
引脚数
144
RAM (字节)
49152
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
该库包含 EasyPull Click 驱动程序的 API。
关键功能:
easypull_get_an_pin
- 此函数读取 EasyPull click 板的 AN 引脚状态。easypull_get_rst_pin
- 此函数读取 EasyPull click 板的 RST 引脚状态。easypull_get_cs_pin
- 此函数读取 EasyPull click 板的 CS 引脚状态。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* @file main.c
* @brief EasyPull Click Example.
*
* # Description
* This example demonstrates the use of EasyPull Click boards.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes the driver and USB UART logger.
*
* ## Application Task
* It checks the state of the pins and displays their state on the USB UART.
*
* @author Stefan Ilic
*
*/
#include "board.h"
#include "log.h"
#include "easypull.h"
static easypull_t easypull; /**< EasyPull Click driver object. */
static log_t logger; /**< Logger object. */
void application_init ( void )
{
log_cfg_t log_cfg; /**< Logger config object. */
easypull_cfg_t easypull_cfg; /**< Click config object. */
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
// Click initialization.
easypull_cfg_setup( &easypull_cfg );
EASYPULL_MAP_MIKROBUS( easypull_cfg, MIKROBUS_1 );
if ( DIGITAL_OUT_UNSUPPORTED_PIN == easypull_init( &easypull, &easypull_cfg ) )
{
log_error( &logger, " Communication init." );
for ( ; ; );
}
log_info( &logger, " Application Task " );
}
void application_task ( void )
{
if ( EASYPULL_PIN_STATE_HIGH == easypull_get_an_pin( &easypull ) )
{
log_printf( &logger, " AN pin state: HIGH \n" );
}
else
{
log_printf( &logger, " AN pin state: LOW \n" );
}
if ( EASYPULL_PIN_STATE_HIGH == easypull_get_rst_pin( &easypull ) )
{
log_printf( &logger, " RST pin state: HIGH \n" );
}
else
{
log_printf( &logger, " RST pin state: LOW \n" );
}
if ( EASYPULL_PIN_STATE_HIGH == easypull_get_cs_pin( &easypull ) )
{
log_printf( &logger, " CS pin state: HIGH \n" );
}
else
{
log_printf( &logger, " CS pin state: LOW \n" );
}
if ( EASYPULL_PIN_STATE_HIGH == easypull_get_pwm_pin( &easypull ) )
{
log_printf( &logger, " PWM pin state: HIGH \n" );
}
else
{
log_printf( &logger, " PWM pin state: LOW \n" );
}
if ( EASYPULL_PIN_STATE_HIGH == easypull_get_int_pin( &easypull ) )
{
log_printf( &logger, " INT pin state: HIGH \n" );
}
else
{
log_printf( &logger, " INT pin state: LOW \n" );
}
log_printf( &logger, "- - - - - - - - - - - - - \r\n" );
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
