使用MAX11645和STM32F302VC释放模拟数据的数字潜力

将模拟信号转换为数字信号

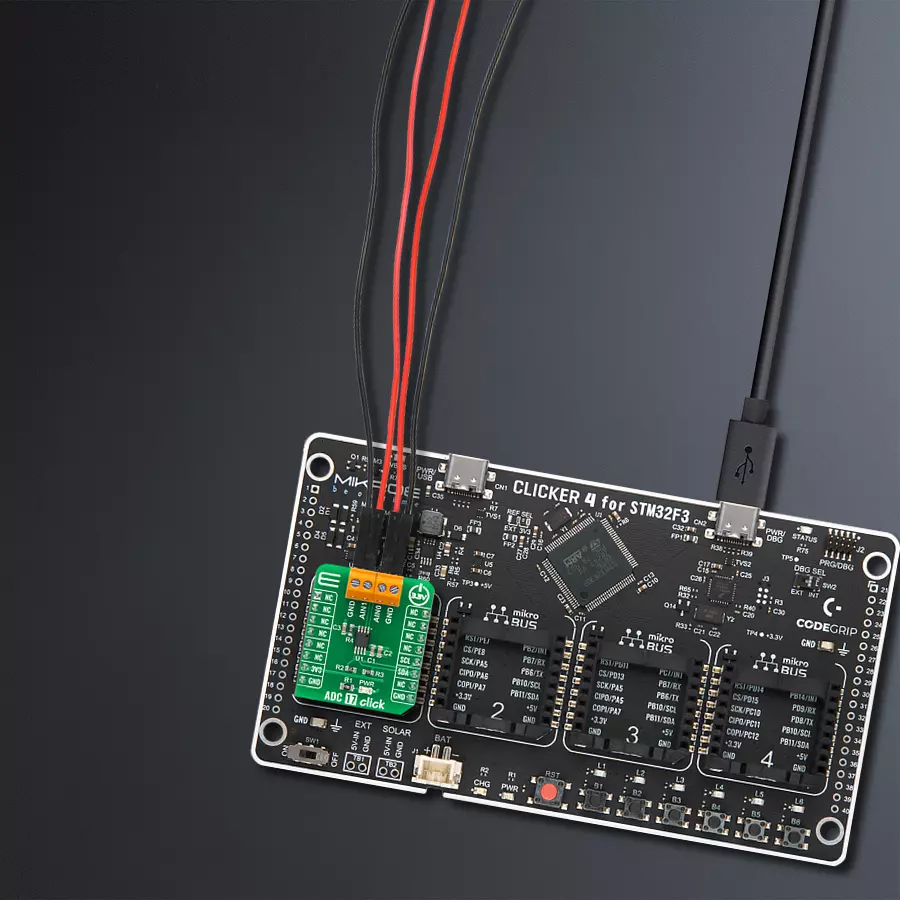

ADC 17 Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

ADC 17 Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

选择我们的 ADC 解决方案,享受无与伦比的速度、精度和可靠性。

A

A

硬件概览

它是如何工作的?

ADC 17 Click 基于 MAX11645,这是一款来自 Analog Devices 的高性能双通道模数转换器(ADC)。MAX11645 使用逐次逼近转换技术和全差分输入采样/保持(T/H)电路来捕捉和转换模拟信号为串行12位数字输出。它可以测量两个单端输入或一个差分输入。MAX11645 能够实现高达94ksps 的采样率。通过利用 ADC 的高采样率,可以在短时间内转换多个通

道。这种能力允许设备在关闭模式下花费更多时间,从而降低总功耗。它还包括一个2.048V 的内部参考,确定其满量程模拟输入范围。全差分模拟输入可通过软件配置用于单极性或双极性应用;0 到 VREF(单极性)或±VREF/2(双极性)范围内的输入信号可以以准确的12位精度进行解析。ADC 17 Click 使用标准的 I2C 2 线接口与 MCU 通信,以读取数据和配置

设置,支持时钟频率为100kHz 的标准模式操作和高达400kHz 的快速模式操作。这个 Click board™ 只能在 3.3V 逻辑电压电平下运行。使用不同逻辑电平的 MCU 之前,板子必须进行适当的逻辑电压电平转换。不过,该 Click board™ 配备了包含功能和示例代码的库,可作为进一步开发的参考。

ADC 17 Click top side image
ADC 17 Click bottom side image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
I2C Clock
PB10
SCL
I2C Data
PB11
SDA
NC
NC
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

ADC 17 Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Thermo 21 Click complete accessories setup image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

软件支持

库描述

该库包含 ADC 17 Click 驱动程序的 API。

关键功能:

  • adc17_set_channel - 此功能通过修改配置字节来激活所选通道。

  • adc17_get_voltage - 此功能通过使用 I2C 串行接口从先前选择的通道读取电压。

  • adc17_write_setup_byte - 此功能通过使用 I2C 串行接口向 ADC 芯片写入设置字节。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief ADC17 Click example
 *
 * # Description
 * This example demonstrates the use of ADC 17 Click board by reading
 * the voltage from the two analog input channels.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver and performs the Click default configuration which
 * sets the input channels to single-ended unipolar mode.
 *
 * ## Application Task
 * Reads and displays the voltage from the two analog input channels
 * on the USB UART approximately every 500ms.
 *
 * @author Stefan Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "adc17.h"

static adc17_t adc17;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    adc17_cfg_t adc17_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    adc17_cfg_setup( &adc17_cfg );
    ADC17_MAP_MIKROBUS( adc17_cfg, MIKROBUS_1 );
    if ( I2C_MASTER_ERROR == adc17_init( &adc17, &adc17_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( ADC17_ERROR == adc17_default_cfg ( &adc17 ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    float voltage;
    if ( ADC17_OK == adc17_set_channel ( &adc17, ADC17_CHANNEL_0 ) )
    {
        if ( ADC17_OK == adc17_get_voltage ( &adc17, &voltage ) )
        {
            log_printf ( &logger, " AIN0 voltage: %.3f V \r\n\n", voltage );
        }
    }
    if ( ADC17_OK == adc17_set_channel ( &adc17, ADC17_CHANNEL_1 ) )
    {
        if ( ADC17_OK == adc17_get_voltage ( &adc17, &voltage ) )
        {
            log_printf ( &logger, " AIN1 voltage: %.3f V \r\n\n", voltage );
        }
    }
    Delay_ms ( 500 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
