使用MAX9723和STM32F302VC丰富每一个音符,带来无与伦比的听觉之旅

提升音质,不只是音量!

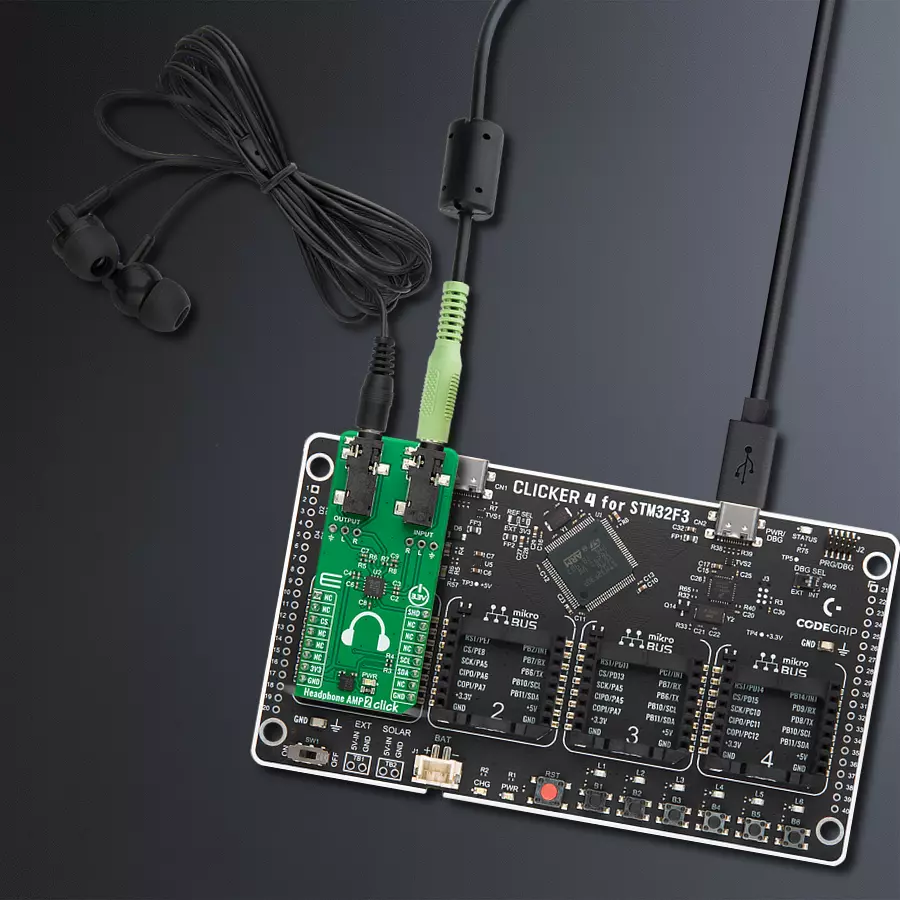

Headphone AMP 2 Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

Headphone AMP 2 Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

我们的耳机放大器是那些追求卓越音质的人的终极伴侣。

A

A

硬件概览

它是如何工作的?

Headphone AMP 2 Click基于Analog Devices的MAX9723,这是一款带有BassMax、音量控制和I2C的立体声DirectDrive耳机放大器。该耳机放大器使用DirectDrive架构,从单一电源产生接地参考的输出,从而消除了大型直流阻塞电容的需求。其输出被偏置为0V,使得放大器输出没有直流分量,改善了低频响应。DirectDrive架构使用充电泵来创建内部负供电电压,使得从单一电源获得的动态范围几乎翻倍。软件启用的低音增强(BassMax)提

升了放大器的低音响应,改善了使用廉价耳机时的音频再现。特别是在再现低频时,通过增加放大器增益来弥补振膜的小物理尺寸的限制,这尤其方便。该芯片上的最大放大器增益为+6dB。音量控制根据您的需求通过软件调整输出放大器的增益。放大器可以进入低功耗关断模式,其中主机MCU控制关断模式。Headphone AMP 2 Click使用标准的2-Wire I2C接口与主机MCU通信,支持最高达400kHz的时钟速率。关断控制可在mikroBUS™插座的SHD引脚上使用。

除了3.5mm输入和输出音频插孔之外,还有相应的两个通道输入和输出头,以防需要连接与插孔连接器(线类型)不兼容的输入或输出。此Click板™只能使用3.3V逻辑电压电平。在使用具有不同逻辑电平的MCU之前,板子必须执行适当的逻辑电压电平转换。此外,此Click板™配备了一个包含易于使用的功能和示例代码的库,可用作进一步开发的参考。

Headphone AMP 2 Click hardware overview image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

你完善了我!

配件

这些标准的小型立体声耳机通过其一流的立体声电缆和连接器为用户提供高质量的听觉体验。设计为通用兼容,它们可以轻松连接到所有MIKROE mikromedia和多媒体板,成为您电子项目的理想选择。耳机额定功率为100mW,提供从20Hz到20kHz的广泛频率范围内清晰的音频。它们具有100 ± 5dB的灵敏度和32Ω ± 15%的阻抗,确保最佳的音质。Φ15mm的扬声器提供清晰而沉浸式的音频。这些耳机具有成本效益和多功能性,非常适合测试您的原型设备,为您的项目提供经济实惠且可靠的音频解决方案。

Headphone AMP 2 Click accessories image

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Shutdown Mode
PE9
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
I2C Clock
PB10
SCL
I2C Data
PB11
SDA
NC
NC
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Headphone AMP 2 Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Thermo 21 Click complete accessories setup image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

该库包含 Headphone AMP 2 Click 驱动程序的 API。

关键功能:

  • headphoneamp2_set_command - 耳机放大器2设置命令功能。

  • headphoneamp2_enable - 耳机放大器2启用设备功能。

  • headphoneamp2_disable - 耳机放大器2禁用设备功能。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Headphone AMP 2 Click example
 *
 * # Description
 * This example demonstrates the use of the Headphone AMP 2 Click board™,
 * the headphone amplifier with BassMax and volume control.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * The initialization of I2C module and log UART.
 * After driver initialization, the app sets the default configuration.
 *
 * ## Application Task
 * This example demonstrates the use of the Headphone AMP 2 Click board™.
 * The application wakes up the device, enables BassMax and Maximum Gain modes,
 * and switches the sound volume from level 1 to the max level.
 * Results are being sent to the UART Terminal, where you can track their changes.
 *
 * @author Nenad Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "headphoneamp2.h"

static headphoneamp2_t headphoneamp2;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    headphoneamp2_cfg_t headphoneamp2_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    headphoneamp2_cfg_setup( &headphoneamp2_cfg );
    HEADPHONEAMP2_MAP_MIKROBUS( headphoneamp2_cfg, MIKROBUS_1 );
    if ( I2C_MASTER_ERROR == headphoneamp2_init( &headphoneamp2, &headphoneamp2_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( HEADPHONEAMP2_ERROR == headphoneamp2_default_cfg ( &headphoneamp2 ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
    log_printf( &logger, "-------------------------\r\n" );
    Delay_ms ( 100 );
}

void application_task ( void )
{
    static headphoneamp2_cmd_t cmd_ctrl;
    cmd_ctrl.wakes_up = HEADPHONEAMP2_CMD_ENABLE;
    cmd_ctrl.bass_max = HEADPHONEAMP2_CMD_ENABLE;
    cmd_ctrl.gain_max = HEADPHONEAMP2_CMD_ENABLE;
    cmd_ctrl.volume   = HEADPHONEAMP2_VOL_MUTE;

    log_printf( &logger, " Volume : " );
    for ( uint8_t volume = HEADPHONEAMP2_VOL_LVL_1; volume <= HEADPHONEAMP2_VOL_LVL_MAX; volume++ )
    {
        cmd_ctrl.volume = volume;
        if ( HEADPHONEAMP2_OK == headphoneamp2_set_command( &headphoneamp2, cmd_ctrl ) )
        {
            log_printf( &logger, "|" );
        }
        Delay_ms ( 1000 );
    }
    log_printf( &logger, "\r\n-------------------------\r\n" );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
