用您的工程技能加入对抗NO2污染的战斗。
A
A
硬件概览
它是如何工作的?
NO2 2 Click 基于MiCS-2714传感器,这是SGX Sensortech生产的一种紧凑型MOS传感器。该传感器包含一个微机械金属氧化物半导体膜片,集成了加热电阻。该电阻产生热量,催化反应,影响氧化层本身的电阻。加热器的温度相当高:范围在350°C至550°C之间。在初始预热期后,传感器可以在两秒钟内检测到气体变化。MiCS-2714传感器的电阻不会随着气体浓度线性变化,因此在用于绝对气体浓度测量应用之前必须进行适当的校准。传感器在低气体浓度下阻抗
变化最大。随着大气中气体浓度的增加,阻抗变化变慢。MiCS-2714传感器是一个简单的设备:只有四个连接。两个引脚连接内部加热元件,另两个引脚连接MOS传感器。应用的关键是为电压分压器计算一个适当的电阻。传感器(作为一个电阻)和固定电阻之间的中间抽头提供输出电压。这直接取决于传感器的电阻,使其可以用作Microchip的MCP3201低功耗12位A/D转换器的输入,该转换器具有I2C接口。该ADC允许将输出电压转换为数字信息,通过mikroBUS™插座上的
I2C引脚进行访问。通过使用电源电压作为转换的电压参考,这款ADC进一步简化了设计,仍然提供良好的转换质量,得益于其低噪声输入。由于传感器的惰性性质,这款ADC的速度已经足够快,尽管它在I2C快速模式下操作时可以提供高达22.3ksps的采样率。此Click板™只能在5V逻辑电压水平下操作。在将Click板™与不同逻辑电平的MCU一起使用之前,必须进行适当的逻辑电压电平转换。此外,它配备了包含功能和示例代码的库,可以作为进一步开发的参考。
功能概述
开发板
Curiosity PIC32 MZ EF 开发板是一个完全集成的 32 位开发平台,特点是高性能的 PIC32MZ EF 系列(PIC32MZ2048EFM),该系列具有 2MB Flash、512KB RAM、集成的浮点单元(FPU)、加密加速器和出色的连接选项。它包括一个集成的程序员和调试器,无需额外硬件。用户可以通过 MIKROE
mikroBUS™ Click™ 适配器板扩展功能,通过 Microchip PHY 女儿板添加以太网连接功能,使用 Microchip 扩展板添加 WiFi 连接能力,并通过 Microchip 音频女儿板添加音频输入和输出功能。这些板完全集成到 PIC32 强大的软件框架 MPLAB Harmony 中,该框架提供了一个灵活且模块化的接口
来应用开发、一套丰富的互操作软件堆栈(TCP-IP、USB)和易于使用的功能。Curiosity PIC32 MZ EF 开发板提供了扩展能力,使其成为连接性、物联网和通用应用中快速原型设计的绝佳选择。
微控制器概述
MCU卡片 / MCU

建筑
PIC32
MCU 内存 (KB)
2048
硅供应商
Microchip
引脚数
100
RAM (字节)
524288
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

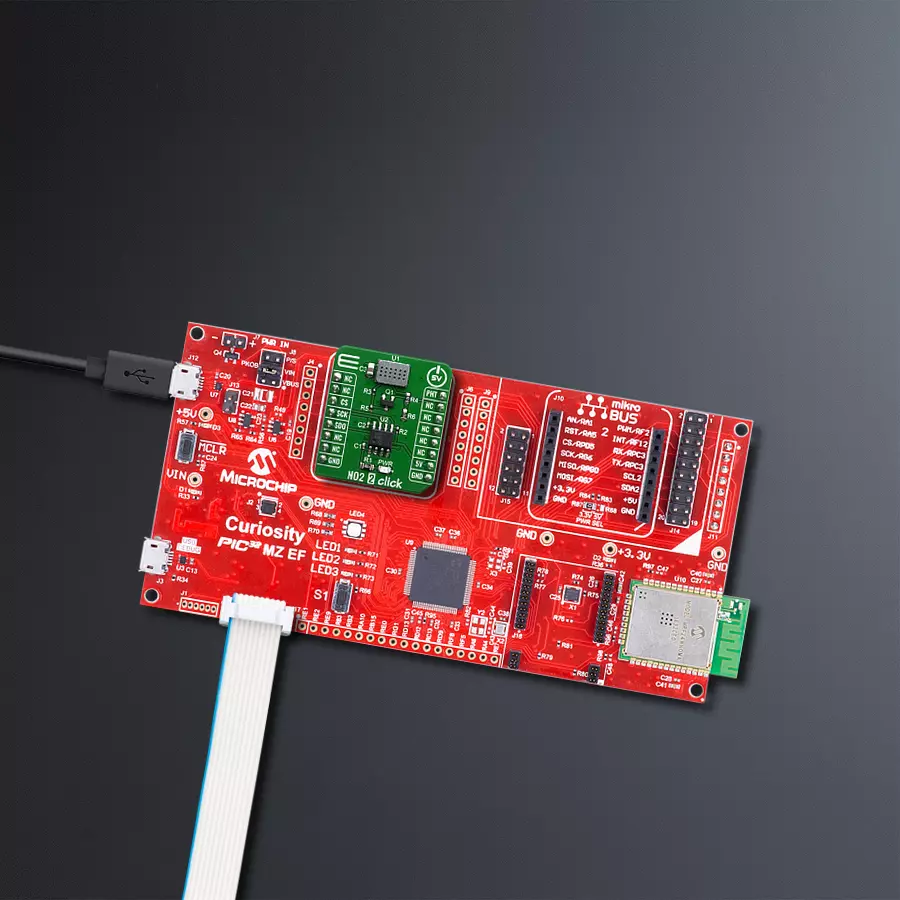

一步一步来
项目组装
软件支持
库描述
此库包含NO2 2 Click驱动程序的API。
关键功能:
no22_read_data- 读取ADC数据的函数no22_get_ppb- 读取ppb数据的函数no22_set_pht_state- 设置pht引脚状态的函数
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief NO22 Click example
*
* # Description
* Measure the level of NO2
*
* The demo application is composed of two sections :
*
* ## Application Init
* Driver init
*
* ## Application Task
* Measures in span of 1 seconc ppb of NO2
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "no22.h"
// ------------------------------------------------------------------ VARIABLES
static no22_t no22;
static log_t logger;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
no22_cfg_t cfg;
uint8_t error_data;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
no22_cfg_setup( &cfg );
NO22_MAP_MIKROBUS( cfg, MIKROBUS_1 );
no22_init( &no22, &cfg );
error_data = no22_set_pht_state( &no22, NO22_PIN_STATE_LOW );
if ( error_data == NO22_DEVICE_ERROR )
{
log_printf( &logger, "Device error \r\n" );
for ( ; ; );
}
log_printf( &logger, "***** App init ***** \r\n" );
}
void application_task ( )
{
uint16_t temp_data_read;
float data_ppb;
temp_data_read = no22_read_data( &no22 );
log_printf( &logger, "ADC: %d \n\r", temp_data_read );
data_ppb = no22_get_ppb( &no22 );
log_printf( &logger, "PPB: %f \r\n", data_ppb );
log_printf( &logger, "___________________________\r\n" );
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
额外支持
资源
类别:气体
