体验未来级的安全性,使用这款高度集成的NFC解决方案,从设备到云端建立基于标准的链接。
A
A
硬件概览
它是如何工作的?
NTAG 5 Link Click基于NXP半导体的NTP5332,这是一款专为传感器驱动应用优化的高度集成的NFC IC,充当了NFC设备与NXP半导体的任何I2C从设备之间的桥梁。这款高度集成的NFC IC以未来为导向的方式创建了一个安全的、基于标准的设备到云端的链接,以处理甚至为传感器提供电源。NTP5332在13.56 MHz下运行,是NFC论坛的类型5标签,可以由近距离的NFC设备读写,并且可以由ISO/IEC 15693启用的工业读卡器在更远的范围内(>60cm)读写。通过NTAG 5 Link,设备可以通过单次点击连接到云端。连接使用符合NFC论坛标准的数据交换机制,涉及SRAM以确保可互操作的数据传输。此外,它提供2048字节的内存,分为三个区域,每个区域可以使用不同的保护级别,从无保护到32-/64位密码保护读/写访问,或者最多128位AES相互认证保护的读/写访问。NTAG 5
Link配备了预编程的原产地证明功能以验证真实性。基于ECC的原始性签名可以通过其寄存器由客户重新编程或锁定。此Click board™使用标准的I2C 2-Wire接口与MCU通信,支持标准模式操作,时钟频率为100kHz,以及最高达400kHz的快速模式。NTP5332还提供透明的I2C主模式,例如,无需微控制器即可读取传感器。RF接口启动一个I2C主通信,可以触发对外部I2C从设备的读写事务。除了这个特性外,集成的SRAM用作中间数据存储。会话寄存器反映了I2C主事务的状态。因此,RF读卡器必须轮询与I2C主相关的状态位,以了解当前I2C事务的状态。NTAG 5 Link也可以作为独立解决方案运行,通过从NFC设备的NFC场中获取能量。它支持一种能量收集功能,通过标记为HARVEST的板载开关激活,这意味着它可以向系统中的其他组件供电,即向NTP5332供电。
NTAG 5 Link可以在有足够能量的情况下通过寄存器配置提供固定可配置的电压级别,如1.8V、2.4V或3V。此外,通过将HPD引脚路由到mikroBUS™插座上的RST引脚,此Click board™可以置于硬断电模式。此外,它还具有事件检测和场检测功能,定义了路由到mikroBUS™插座上的INT引脚的ED引脚的行为。此引脚的行为取决于各种事件,如NFC场的存在/不存在、仲裁器锁定/解锁EEPROM到NFC接口、写入/读取命令正在进行等等。此Click board™只能使用3.3V逻辑电压级别运行。在使用具有不同逻辑电压级别的MCU之前,板子必须执行适当的逻辑电压级别转换。然而,此Click board™配备了一个包含易于使用的函数和示例代码的库,可作为进一步开发的参考。
功能概述
开发板

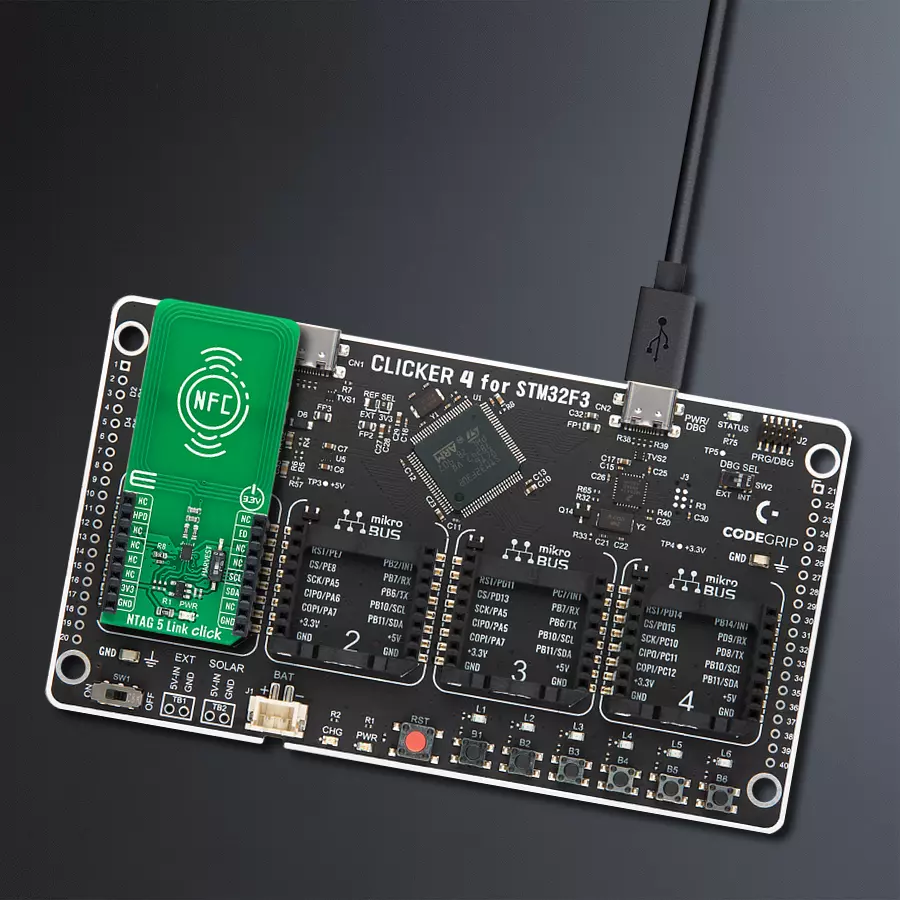

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能
Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大
提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。
微控制器概述
MCU卡片 / MCU

建筑
ARM Cortex-M4
MCU 内存 (KB)
256
硅供应商
STMicroelectronics
引脚数
100
RAM (字节)
40960
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
软件支持
库描述
该库包含 NTAG 5 Link Click 驱动程序的 API。
关键功能:
ntag5link_write_ndef_uri_record- 此函数将特定的NDEF URI记录写入到指定的内存地址,使用NTAG5LINK_NDEF_MESSAGE_START_ADDRESS宏指定。ntag5link_write_message_to_memory- 此函数从block_addr开始向用户存储器写入指定数量的数据字节。ntag5link_read_message_from_memory- 此函数从block_addr开始从用户存储器读取指定数量的数据字节。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* @file main.c
* @brief NTAG5Link Click example
*
* # Description
* This example demonstrates the use of NTAG 5 Link Click board by programming the
* specified NDEF URI record to the memory, and showing the memory read/write feature.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes the driver and logger and performs the Click default configuration which
* enables the device and formats its user memory. After that it programs the specified
* NDEF URI record to the memory.
*
* ## Application Task
* Writes a desired number of data bytes to the memory and verifies that it is written
* correctly by reading from the same memory location and displaying the memory content
* on the USB UART approximately every 5 seconds.
*
* @author Stefan Filipovic
*
*/
#include "board.h"
#include "log.h"
#include "ntag5link.h"
/**
* URL to store to memory as NDEF URI record
*/
#define URI_DATA "www.mikroe.com/ntag-5-link-click"
/**
* Starting block address to where the text message will be stored
* Must be > ( NTAG5LINK_NDEF_MESSAGE_START_ADDRESS + sizeof ( URI_DATA ) / NTAG5LINK_MEMORY_BLOCK_SIZE + 3 )
* to avoid overwriting NDEF URI record.
*/
#define TEXT_MESSAGE_ADDRESS 0x0040
/**
* Text message content that will be stored to memory
*/
#define TEXT_MESSAGE "MikroE - NTAG 5 Link Click"
static ntag5link_t ntag5link;
static log_t logger;
void application_init ( void )
{
log_cfg_t log_cfg; /**< Logger config object. */
ntag5link_cfg_t ntag5link_cfg; /**< Click config object. */
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
// Click initialization.
ntag5link_cfg_setup( &ntag5link_cfg );
NTAG5LINK_MAP_MIKROBUS( ntag5link_cfg, MIKROBUS_1 );
if ( I2C_MASTER_ERROR == ntag5link_init( &ntag5link, &ntag5link_cfg ) )
{
log_error( &logger, " Communication init." );
for ( ; ; );
}
if ( NTAG5LINK_ERROR == ntag5link_default_cfg ( &ntag5link ) )
{
log_error( &logger, " Default configuration." );
for ( ; ; );
}
if ( NTAG5LINK_OK == ntag5link_write_ndef_uri_record ( &ntag5link, NTAG5LINK_URI_PREFIX_4,
URI_DATA, strlen ( URI_DATA ) ) )
{
log_printf( &logger, " NDEF URI record \"https://%s\" has been written\r\n", ( char * ) URI_DATA );
}
log_info( &logger, " Application Task " );
}
void application_task ( void )
{
uint8_t message_buf[ 100 ] = { 0 };
if ( NTAG5LINK_OK == ntag5link_write_message_to_memory ( &ntag5link,
TEXT_MESSAGE_ADDRESS,
TEXT_MESSAGE,
strlen ( TEXT_MESSAGE ) ) )
{
log_printf( &logger, " \"%s\" has been written to memory address 0x%.4X \r\n",
( char * ) TEXT_MESSAGE, ( uint16_t ) TEXT_MESSAGE_ADDRESS );
}
if ( NTAG5LINK_OK == ntag5link_read_message_from_memory ( &ntag5link,
TEXT_MESSAGE_ADDRESS,
message_buf,
strlen ( TEXT_MESSAGE ) ) )
{
log_printf( &logger, " \"%s\" has been read from memory address 0x%.4X \r\n\n",
message_buf, ( uint16_t ) TEXT_MESSAGE_ADDRESS );
}
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
额外支持
资源
类别:RFID / NFC
