中级
30 分钟

使用PTA3043-2015CPB103和STM32F302VC微调电路中的电阻或其他参数

掌握精度:用我们的机械滑动器重新定义控制

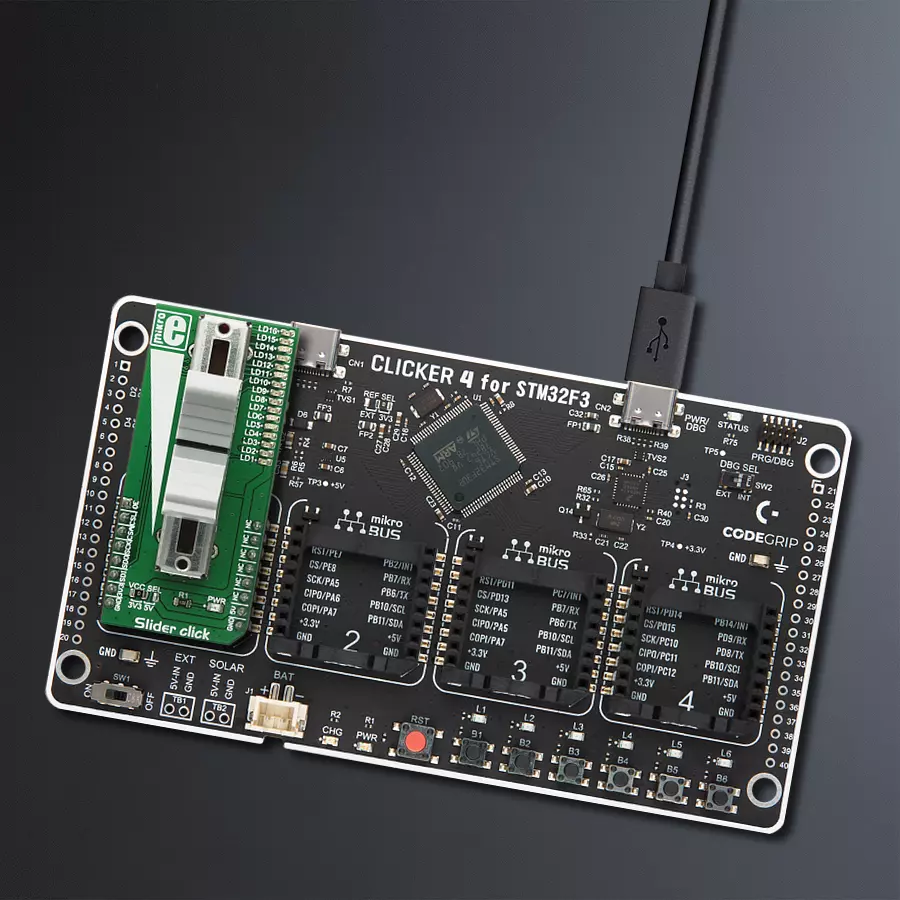

Slider Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

Slider Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

我们的机械滑动电位器配备了内置LED,可视化其位置,旨在革新控制方式,并提供平稳准确的方式调整各种参数,同时提供实时视觉反馈。

A

A

硬件概览

它是如何工作的?

Slider Click基于两个部分:第一个部分是滑块部分本身,滑动电位器的末端连接在GND和VCC之间,游标连接到MCP3551 IC上,这是Microchip的低功率、单通道22位增量∑-Δ ADC。滑块充当电压分压器,因此GND和游标位置之间的电压由滑块位置确定。然后将该电压应用于22位ADC转换器的输入引脚,并转换为数字值。MCP3551的SPI线路路由到mikroBUS™,以便MCU可以轻松读取值。这个Click板™的第二部分包括MAX6969,这是一

款来自Maxim Integrated的众所周知的16端口恒流LED驱动器,用于控制SMD LED。MAX6969 IC使用与ADC相同的SPI线路,但为了避免数据冲突,使用了不同的片选(CS)线路。虽然ADC使用路由到mikroBUS™的CS引脚的CS线路,但LED驱动器使用mikroBUS™的RST线作为片选输入。这允许独立地与两个IC一起工作。MAX6969输出使能(OE)引脚路由到mikroBUS™的AN引脚,通过将此引脚设置为高逻辑状态,可以轻松地完全关闭

MAX6969的输出级。如果让其悬空,该引脚将通过10K电阻被拉低到GND。输出LED电流是恒定的,并通过MAX6969的SET引脚上的电阻设置为约20mA。这个Click板™可以通过VCC SEL跳线选择3.3V或5V逻辑电压电平操作。这样,既支持3.3V又支持5V的MCU都可以正确使用通信线路。此外,该Click板™配备有一个包含易于使用的函数和示例代码的库,可用作进一步开发的参考。

Slider Click top side image
Slider Click bottom side image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

使用的MCU引脚

mikroBUS™映射器

LED Driver Output Enable
PC4
AN
LED Driver SPI Chip Select
PC15
RST
ADC SPI Chip Select
PA4
CS
SPI Clock
PA5
SCK
SPI Data OUT
PA6
MISO
SPI Data IN
PA7
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Slider Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

这个库包含Slider Click驱动程序的API。

关键函数:

  • slider_read_adc_and_ready - 此函数调用slider_readADC函数,但首先检查ADC转换是否已完成

  • slider_enable_led_output - 此函数启用LED输出以在状态低时显示输出锁存器,并在状态高时禁用LED输出

  • slider_enable_output_laches - 此函数在状态高时启用输出锁存器以监视转换后的ADC值

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Slider Click example
 *
 * # Description
 * This example detect even the smallest move, faithfully capturing the smoothness of
 * the slider movement, while digitizing its position.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes Click driver
 *
 * ## Application Task
 * Converts analog input voltage (VCC), witch value depends on the slider position,
 * to digital output value, shows result of conversion on LED and logs result on USB UART.
 *
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "slider.h"

// ------------------------------------------------------------------ VARIABLES

static slider_t slider;
static log_t logger;

static float adc_value;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    slider_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    slider_cfg_setup( &cfg );
    SLIDER_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    slider_init( &slider, &cfg );
    Delay_ms ( 200 );

}

void application_task ( void )
{
    adc_value = slider_write_output( &slider );
    log_printf( &logger, "%.2f\r\n", adc_value );
    Delay_ms ( 100 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


// ------------------------------------------------------------------------ END

额外支持
