使用TLC59283和STM32L496AG无缝调节照明水平,在任何环境中创造完美氛围

释放完美光线的力量

LED Driver 10 Click with Discovery kit with STM32L496AG MCU

已发布 7月 22, 2025

点击板

LED Driver 10 Click

开发板

Discovery kit with STM32L496AG MCU

编译器

NECTO Studio

微控制器单元

STM32L496AG

利用我们的LED驱动器,为各行各业的创新照明解决方案奠定基础,助力您的电子创新。

A

A

硬件概览

它是如何工作的?

LED Driver 10 Click基于德州仪器的TLC59283,是一款SPI总线控制的16通道恒流沉型发光二极管(LED)驱动器,具有预充电场效应晶体管。它在VCC供电电压范围内工作,其输出具有10V容忍度。每个LED输出,16个LED驱动器分布在两个九位置弹簧端子上,每个通道的最大输出电流为+50mA,可以编程设置为关和开状态,具有可编程的单个LED亮度。内部的预充电场效应晶体管防止了多路复用LED模块的幽灵现象。这种现象的一个原因是恒流输出和连接到TLC59283的LED引脚的PCB布线的寄生电容充电电流通过外部LED。TLC59283通过最大频率为35MHz的标准SPI串行接口与MCU通信。它有一

个16位移位寄存器和一个输出ON/OFF数据锁存器。移位寄存器和数据锁存器是16位长的,用于打开/关闭恒流输出。当串行数据缓冲区加载时,mikroBUS™插座的LAT引脚上升沿将数据传输到LED输出。当TLC59283首次上电时,16位移位寄存器和输出ON/OFF数据锁存器中的数据不设置为默认值。因此,在打开LED输出之前,必须将输出ON/OFF数据写入数据锁存器。当上电时,PWM引脚应设置为高逻辑状态,因为由于输出ON/OFF数据锁存器中的随机数据,恒流可能会打开。当PWM引脚处于低逻辑状态时,如果ON/OFF控制数据锁存器中的数据为'1',则相应的LED输出将打开;如果数据

为'0',则保持关闭。当PWM引脚处于高电平时,所有LED输出都被强制关闭。LED Driver 10 Click还具有可调电位器,标记为VR1,用于调整所有16个通道的恒流值。所有16个通道的恒流值由放置在TLC59283的恒流值设置引脚IREF和地之间的单个外部电阻进行设置。可以通过标记为CURRENT的板载SMD跳线将选择放置在标记为L和H的适当位置。这个Click板™可以通过VCC SEL跳线选择3.3V或5V逻辑电压电平操作。这样,既能使用3.3V也能使用5V逻辑电压的MCU可以正确使用通信线路。此外,这个Click板™配备了一个包含易于使用的函数和示例代码的库,可用作进一步开发的参考。

LED Driver 10 Click hardware overview image

功能概述

开发板

32L496GDISCOVERY Discovery 套件是一款功能全面的演示和开发平台,专为搭载 Arm® Cortex®-M4 内核的 STM32L496AG 微控制器设计。该套件适用于需要在高性能、先进图形处理和超低功耗之间取得平衡的应用,支持无缝原型开发,适用于各种嵌入式解决方案。STM32L496AG 采用创新的节能架构,集成

了扩展 RAM 和 Chrom-ART 图形加速器,在提升图形性能的同时保持低功耗,使其特别适用于音频处理、图形用户界面和实时数据采集等对能效要求较高的应用。为了简化开发流程,该开发板配备了板载 ST-LINK/V2-1 调试器/编程器,提供即插即用的调试和编程体验,使用户无需额外硬件即可轻松加载、调

试和测试应用程序。凭借低功耗特性、增强的内存能力以及内置调试工具,32L496GDISCOVERY 套件是开发先进嵌入式系统、实现高效能解决方案的理想选择。

Discovery kit with STM32L496AG MCU double side image

微控制器概述

MCU卡片 / MCU

STM32L496AG Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

1024

硅供应商

STMicroelectronics

引脚数

169

RAM (字节)

327680

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
SPI Chip Select
PG11
CS
SPI Clock
PI1
SCK
SPI Data OUT
PD3
MISO
SPI Data IN
PI3
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
ON/OFF LED Channel Control
PA0
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

LED Driver 10 Click Schematic schematic

一步一步来

项目组装

Discovery kit with STM32H750XB MCU front image hardware assembly

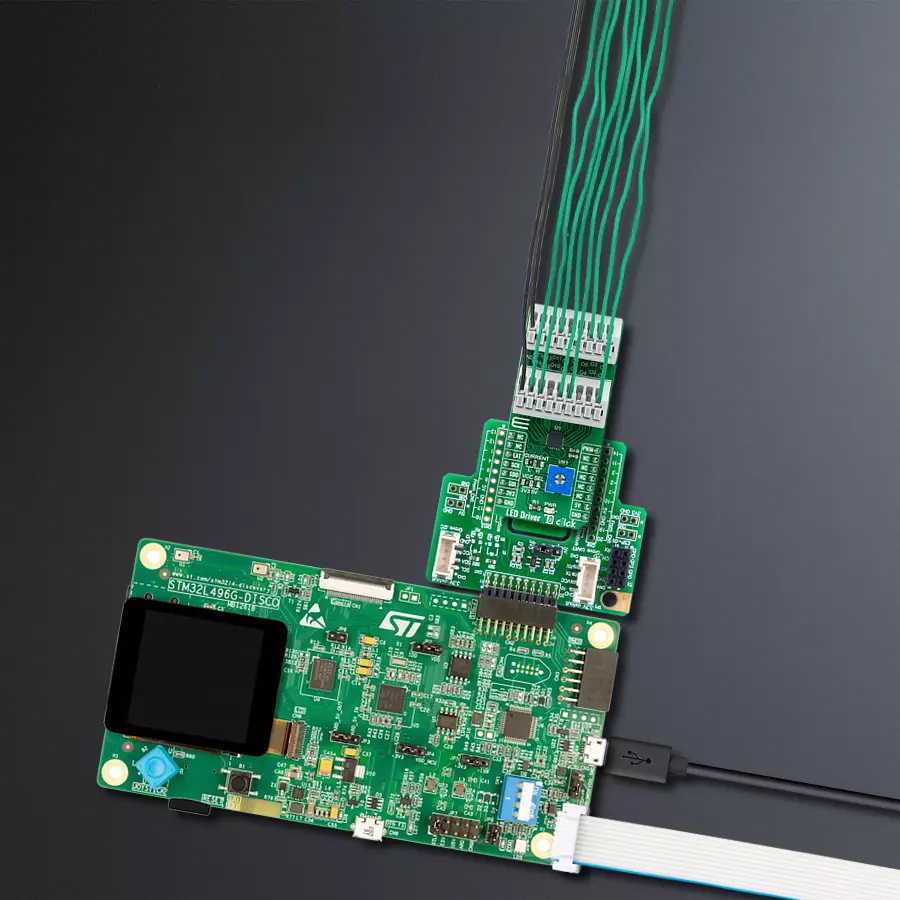

从选择您的开发板和Click板™开始。以Discovery kit with STM32L496AG MCU作为您的开发板开始。

Discovery kit with STM32H750XB MCU front image hardware assembly
Thermo 21 Click front image hardware assembly
Prog-cut hardware assembly
Thermo 21 Click complete accessories setup image hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Discovery kit with STM32H750XB MCU NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

该库包含 LED Driver 10 Click 驱动程序的 API。

关键功能:

  • leddriver10_set_channels - 该函数使用SPI串行接口将所有通道设置为所需值。

  • leddriver10_read_channels - 该函数使用SPI串行接口读取所有通道的当前状态。

  • leddriver10_set_duty_cycle - 该函数以百分比(范围[0..1])设置PWM占空比。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief LEDDriver10 Click example
 *
 * # Description
 * This example demonstrates the use of LED Driver 10 Click board.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver, starts the PWM module and enables all channels.
 *
 * ## Application Task
 * Controls the LEDs brightness by changing the PWM duty cycle.
 * The PWM duty cycle percentage will be logged on the USB UART.
 *
 * @author Stefan Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "leddriver10.h"

static leddriver10_t leddriver10;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;                  /**< Logger config object. */
    leddriver10_cfg_t leddriver10_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    Delay_ms ( 100 );
    log_info( &logger, " Application Init " );

    // Click initialization.

    leddriver10_cfg_setup( &leddriver10_cfg );
    LEDDRIVER10_MAP_MIKROBUS( leddriver10_cfg, MIKROBUS_1 );
    err_t init_flag  = leddriver10_init( &leddriver10, &leddriver10_cfg );
    if ( SPI_MASTER_ERROR == init_flag )
    {
        log_error( &logger, " Application Init Error. " );
        log_info( &logger, " Please, run program again... " );

        for ( ; ; );
    }

    leddriver10_pwm_start( &leddriver10 );
    leddriver10_set_channels ( &leddriver10, LEDDRIVER10_ENABLE_ALL_CH );
    log_printf( &logger, " All channels enabled!\r\n" );
    log_printf( &logger, " Dimming the LEDs light...\r\n" );
}

void application_task ( void )
{
    static int16_t duty_cnt = 1;
    static int8_t duty_inc = 1;
    float duty = duty_cnt / 10.0;

    leddriver10_set_duty_cycle ( &leddriver10, duty );
    log_printf( &logger, "> Duty: %u%%\r\n", ( uint16_t )( duty_cnt * 10 ) );

    Delay_ms ( 500 );

    if ( 10 == duty_cnt )
    {
        duty_inc = -1;
    }
    else if ( 0 == duty_cnt )
    {
        duty_inc = 1;
    }
    duty_cnt += duty_inc;
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
