使用TLE7259-3和STM32F302VC确保LIN总线上的可靠通信

LIN收发器:现代车辆和工业系统的无声英雄

LIN Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

LIN Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

信赖我们的LIN收发器,在苛刻的工业环境中进行强大的实时监控和控制,确保精度和正常运行时间。

A

A

硬件概览

它是如何工作的?

LIN Click基于Infineon Technologies的TLE7259-3,这是一款具有集成唤醒功能的LIN收发器。TLE7259-3作为协议控制器和物理LIN总线之间的总线驱动器运行,设计用于使用数据传输速率从2.4kbps到20kbps的车辆内网络。它符合所有LIN标准,并具有内置的过压和过温保护功能,以及广泛的工作供电范围,使TLE7259-3非常适用于各种汽车应用。LIN Click使用UART接口与MCU通信,默认配置下使用常用的UART RX和TX引脚以9600 bps的速率与主机MCU进行数据传输和交换。TX输入上的传输数据流会转换为具有优化斜率的LIN总线信号,而RX输出会从LIN总线读取信息到MCU。接

收器还具有集成的滤波网络,以抑制LIN总线上的噪声并增加收发器的电磁兼容性水平。该Click板提供了在主机或外设模式下工作的能力,可以通过标有MODE的板载SMD跳线器选择到适当的位置。TLE7259-3还在三种主要操作模式下运行:待机模式、正常模式和睡眠模式,由标记为EN的使能引脚的逻辑状态选择,并路由到mikroBUS™插座的CS引脚。在正常操作模式下,LIN总线接收器和LIN总线发送器是活动的,通信如常进行,而在待机模式下,LIN总线上不可能进行通信。睡眠模式显著降低了TLE7259-3的电流消耗。LIN总线还具有唤醒事件,通常称为远程唤醒,LIN总线上的下降沿后跟

着一个特定的持续时间,导致唤醒事件,将操作模式从睡眠模式更改为待机模式。除了远程唤醒,还可以通过WK引脚将TLE7259-3唤醒,该引脚路由到mikroBUS™插座的PWM引脚,称为本地唤醒。该Click板支持连接到标有VS的输入端子的外部电源,其范围应在5.5V至27V之间,适用于12V和24V板网,而LIN总线可以连接到标有BUS的端子。该Click板可以通过VCC SEL跳线选择3.3V或5V逻辑电压电平运行。这样,既支持3.3V又支持5V的MCU可以正确使用通信线路。此外,该Click板配备了一个包含易于使用的功能和示例代码的库,可作为进一步开发的参考。

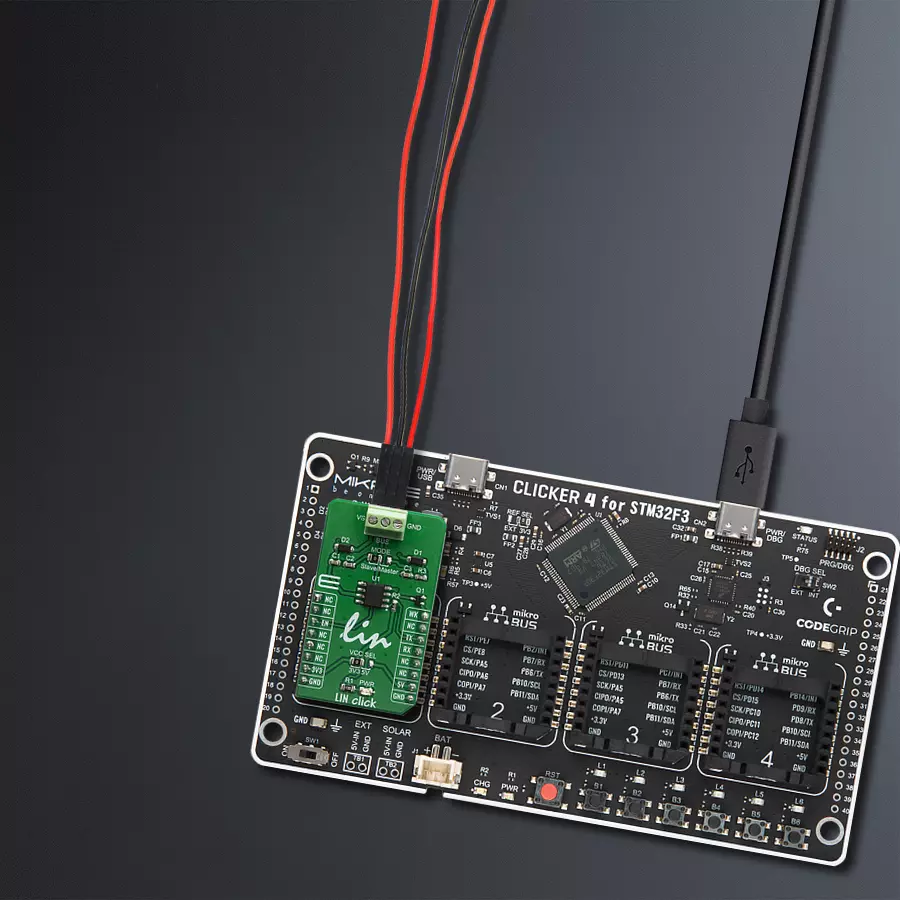

LIN Click hardware overview image
