使用TPS25750S和STM32F302VC确保更快、更安全、更多功能的设备充电

插入、播放并充电!

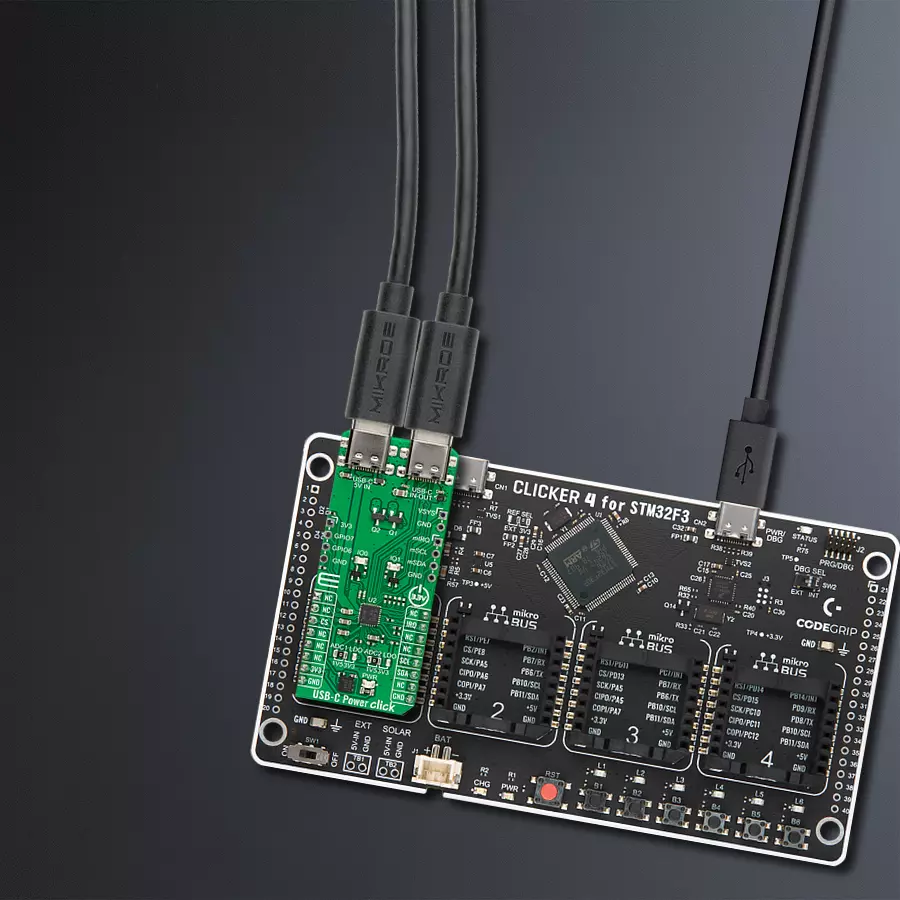

USB-C Power Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

USB-C Power Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

我们的USB Type-C PD控制器释放了USB Type-C的全部潜力,让您前所未有地充电、传输数据并连接到各种外设。

A

A

硬件概览

它是如何工作的?

USB-C Power Click基于TPS25750S,这是一款来自德州仪器的USB Type-C和电源传输(PD)控制器,提供单个USB Type-C连接器的电缆插入和方向检测。TPS25750S在检测到电缆时通过CC线使用USB PD协议进行通信。当电缆检测和USB PD协商完成后,TPS25750S根据设定的配置启用适当的电源路径,以在USB IN-OUT连接器上提供或接收电源。TPS25750S针对支持USB-C PD电源的应用进行了高度优化,提供了强大的保护和完全管理的内部电源路径(5V/3A,36mΩ源开关)。第二个USB连接器标记为5V IN,用于以USB连接形式提供5V电压,这是内部5V源电源路径所必需的。此Click板™通过标准I2C 2线接口与MCU通信,以读取数据和配置设置,最大频率为

400kHz。此外,它还具有一个额外的中断信号,连接到mikroBUS™插座的IRQ引脚。除了用于与主机MCU通信的I2C端口外,TPS25750S还具有一个最大频率为400kHz的主配置I2C接口,可以连接到电池充电器(如BQ25792)或外部EEPROM,以传达适当的配置以设置充电模式、充电电流、OTG模式等。BQ25792是一款适用于1-4节锂离子和锂聚合物电池的全集成开关模式升降压充电器,允许用户以高达3A的功率源或接收电源。与电池充电器通信所需的电源和线路位于板右侧的未填充引脚上。得益于板载ADC跳线,TPS25750S可以根据位置设置死电池配置和PD控制器的I2C从设备地址。提供的两种死电池配置是安全模式和始终启用接收模式。安全模式不启用接收路径,并且在加载

配置之前禁用USB PD。在始终启用接收模式下,无论连接的源提供的电流量如何,设备都会启用接收路径。在加载配置之前,USB PD被禁用。此Click板™还具有两个位于未填充引脚上的GPIO信号,用于状态和控制信息的用户定义。GPIO引脚可以映射到USB Type-C、USB PD和特定应用事件,以控制其他IC、中断主处理器或接收来自其他IC的输入。除了GPIO,它还具有两个LED指示灯,IO0和IO1,用于在操作期间实现一些异常或状态的视觉检测。此Click板™只能在3.3V逻辑电压水平下运行。使用不同逻辑电平的MCU之前,必须进行适当的逻辑电压电平转换。此外,该Click板™配备了包含功能和示例代码的库,可用作进一步开发的参考。

USB-C Power Click hardware overview image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
Interrupt
PD0
INT
NC
NC
TX
NC
NC
RX
I2C Clock
PB10
SCL
I2C Data
PB11
SDA
NC
NC
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

USB-C Power Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Thermo 21 Click complete accessories setup image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

该库包含 USB-C Power Click 驱动程序的 API。

关键功能:

  • usbcpower_get_status - USB-C Power获取状态功能。

  • usbcpower_get_pwr_status - USB-C Power获取电源状态功能。

  • usbcpower_start_patch_burst_mode - USB-C Power启动补丁突发模式功能。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief USB-C Power Click example
 *
 * # Description
 * This example demonstrates the use of the USB-C Power Click board™
 * by configuring the PD controller to attempt to become a Power Source.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * The initialization of I2C module, log UART, and additional pins.
 * After the driver init, the app executes a default configuration,
 * depending on PD Device Mode, the app performs the patch bundle update tasks
 * for loading a patch bundle in burst mode to the PD controller.
 *
 * ## Application Task
 * The application display status information about
 * the PD controller data role and power of the connection.
 * Results are being sent to the UART Terminal, where you can track their changes.
 *
 * ## Additional Function
 * - static void usbcpower_display_status ( void )
 * - static void usbcpower_display_pwr_status ( void )
 *
 * @note
 * For the advanced configuration, use the TPS25750 Application Customization Tool:
 * https://dev.ti.com/gallery/search/TPS25750_Application_Customization_Tool
 *
 * @author Nenad Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "usbcpower.h"

static usbcpower_t usbcpower;
static log_t logger;
static uint32_t response;
static usbcpower_status_t status;
static usbcpower_pwr_status_t pwr_status;

/**
 * @brief USB-C Power display status function.
 * @details This function display status information.
 * @return Nothing.
 * @note None.
 */
static void usbcpower_display_status ( void );

/**
 * @brief USB-C Power display PWR status function.
 * @details This function display power of the connection status information.
 * @return Nothing.
 * @note None.
 */
static void usbcpower_display_pwr_status ( void );

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    usbcpower_cfg_t usbcpower_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    usbcpower_cfg_setup( &usbcpower_cfg );
    USBCPOWER_MAP_MIKROBUS( usbcpower_cfg, MIKROBUS_1 );
    if ( I2C_MASTER_ERROR == usbcpower_init( &usbcpower, &usbcpower_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( USBCPOWER_ERROR == usbcpower_default_cfg ( &usbcpower ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    usbcpower_set_patch_mode( &usbcpower, &response );
    if ( USBCPOWER_RSP_OK != response )
    {
        log_error( &logger, " Go to Patch Mode." );
        for ( ; ; );
    }

    uint8_t device_mode[ 6 ] = { 0 };
    usbcpower_get_device_mode( &usbcpower, &device_mode );
    log_printf( &logger, " PD Device Mode: %s\r\n", &device_mode[ 1 ] );
    log_printf( &logger, "-----------------------------\r\n" );
    Delay_ms ( 100 );

    log_info( &logger, " Application Task " );
    log_printf( &logger, "-----------------------------\r\n" );
    Delay_ms ( 100 );
}

void application_task ( void )
{
    if ( USBCPOWER_OK == usbcpower_get_status( &usbcpower, &status ) )
    {
        if ( USBCPOWER_OK == usbcpower_get_pwr_status( &usbcpower, &pwr_status ) )
        {
            usbcpower_display_status( );
            log_printf( &logger, "- - - - - - - - - - - - - - -\r\n" );
            usbcpower_display_pwr_status( );
            log_printf( &logger, "-----------------------------\r\n" );
        }
    }
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

static void usbcpower_display_status ( void )
{
    if ( status.plug_present )
    {
        log_printf( &logger, " A plug is connected.\r\n" );
    }
    else
    {
        log_printf( &logger, " No plug is connected\r\n" );
    }

    if ( USBCPOWER_STATUS_NO_CONNECTION == status.conn_state )
    {
        log_printf( &logger, " No connection.\r\n" );
    }
    else if ( USBCPOWER_STATUS_PORT_DISABLED == status.conn_state )
    {
        log_printf( &logger, " Port is disabled.\r\n" );
    }
    else if ( USBCPOWER_STATUS_AUDIO_CONNECTION == status.conn_state )
    {
        log_printf( &logger, " Audio connection (Ra/Ra).\r\n" );
    }
    else if ( USBCPOWER_STATUS_DEBUG_CONNECTION == status.conn_state )
    {
        log_printf( &logger, " Debug connection (Rd/Rd).\r\n" );
    }
    else if ( USBCPOWER_STATUS_NO_CONNECTION_Ra == status.conn_state )
    {
        log_printf( &logger, " No connection, Ra detected (Ra but no Rd).\r\n" );
    }
    else if ( USBCPOWER_STATUS_RESERVED == status.conn_state )
    {
        log_printf( &logger, " Reserved (may be used for Rp/Rp Debug connection).\r\n" );
    }
    else if ( USBCPOWER_STATUS_CONNECT_NO_Ra == status.conn_state )
    {
        log_printf( &logger, " Connection present, no Ra detected.\r\n" );
    }
    else
    {
        log_printf( &logger, " Connection present, Ra detected.\r\n" );
    }

    if ( status.plug_orientation )
    {
        log_printf( &logger, " Upside-down orientation.\r\n" );
    }
    else
    {
        log_printf( &logger, " Upside-up orientation.\r\n" );
    }

    if ( status.port_role )
    {
        log_printf( &logger, " PD Controller is Source.\r\n" );
    }
    else
    {
        log_printf( &logger, " PD Controller is in the Sink role.\r\n" );
    }
}

static void usbcpower_display_pwr_status ( void )
{
    if ( pwr_status.pwr_conn )
    {
        log_printf( &logger, " Connection present.\r\n" );
    }
    else
    {
        log_printf( &logger, " No connection.\r\n" );
    }

    if ( USBCPOWER_PWR_STATUS_USB == pwr_status.type_c_current )
    {
        log_printf( &logger, " USB Default Current.\r\n" );
    }
    else if ( USBCPOWER_PWR_STATUS_TYPE_C_1_5A  == pwr_status.type_c_current )
    {
        log_printf( &logger, " Type-C Current: 1.5 A\r\n" );
    }
    else if ( USBCPOWER_PWR_STATUS_TYPE_C_3_0A  == pwr_status.type_c_current )
    {
        log_printf( &logger, " Type-C Current: 3.0 A\r\n" );
    }
    else
    {
        log_printf( &logger, "Explicit PD contract sets current.\r\n" );
    }

    if ( USBCPOWER_PWR_STATUS_CHG_ADV_DISABLE == pwr_status.charger_advertise )
    {
        log_printf( &logger, " Charger advertise disabled or not run.\r\n" );
    }
    else if ( USBCPOWER_PWR_STATUS_CHG_ADV_PROCESS == pwr_status.charger_advertise )
    {
        log_printf( &logger, " Charger advertisement in process.\r\n" );
    }
    else if ( USBCPOWER_PWR_STATUS_CHG_ADV_COMPLETE == pwr_status.charger_advertise )
    {
        log_printf( &logger, "Charger advertisement complete.\r\n" );
    }
    else
    {
        log_printf( &logger, "Reserved.\r\n" );
    }
}

// ------------------------------------------------------------------------ END
