中级
30 分钟

使用TPS628510和STM32L496AG轻松将较高输入电压转换为较低输出电压

同步降压的至高无上!

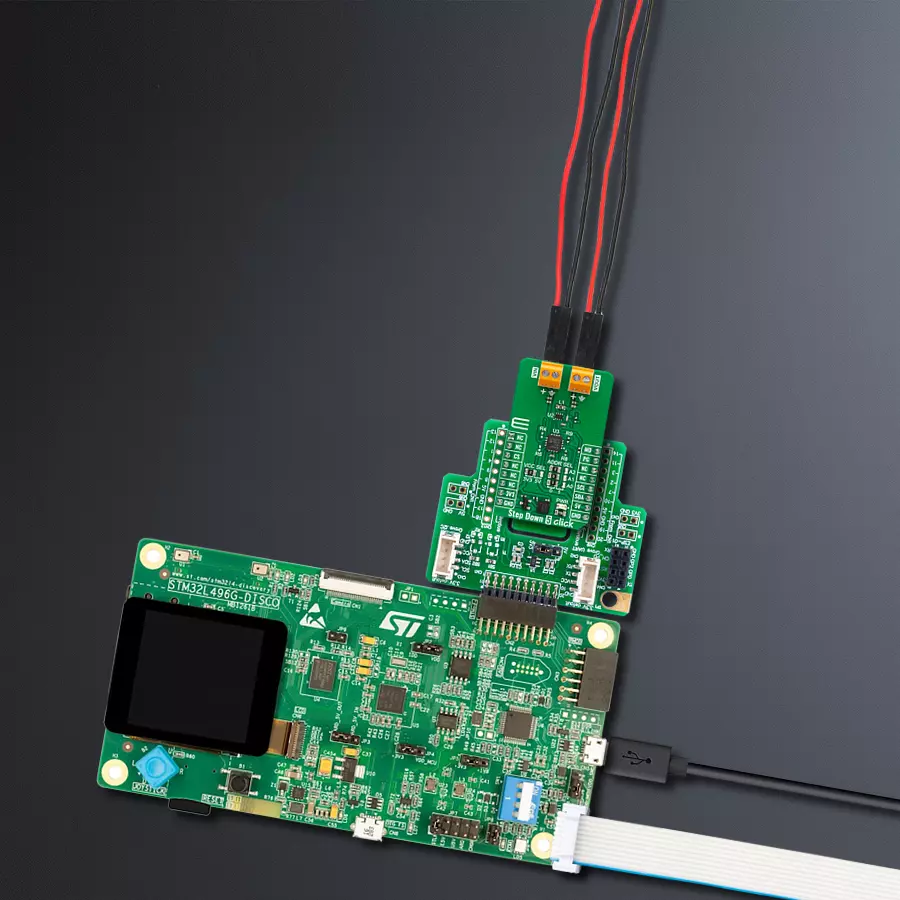

Step Down 5 Click with Discovery kit with STM32L496AG MCU

已发布 7月 22, 2025

点击板

Step Down 5 Click

开发板

Discovery kit with STM32L496AG MCU

编译器

NECTO Studio

微控制器单元

STM32L496AG

释放现代电子设备的全部潜力,我们的降压转换器协调电力需求,为节能创新铺平道路。

A

A

硬件概览

它是如何工作的?

Step Down 5 Click基于德州仪器的TPS628510,这是一款同步降压转换器,提供可配置接口的输出电压范围,从0.6V到5.5V,适用于负载点和后调节应用。这款同步开关模式电源转换器基于峰值电流模式控制拓扑结构,通过内部补偿控制环路实现快速稳定的运行。它在宽输入电压范围内(2.7V到6V)提供高达0.5A的负载电流,并具有出色的负载和线路调节性能。此外,它在0.6V到5.5V的宽输出电压范围内表现出高效率,输出电压可以通过Microchip的MCP4661数字电位器轻松调整。TPS628510支持通过

将mikroBUS™插座的MD引脚设置为高逻辑电平来实现强制固定频率PWM操作。其开关频率内部固定在2.25MHz。当MD引脚设置为低逻辑电平时,TPS628510在低输出电流时以功率节省模式(PFM)运行,并在较高输出电流时自动切换到固定频率PWM模式。在PFM模式下,开关频率根据负载线性降低,以维持低输出电流时的高效率。或者,TPS628510可以与施加到MD引脚的1.8MHz到4MHz的外部时钟信号同步。内部PLL允许您在运行期间从内部时钟切换到外部时钟。除了操作模式选择引脚外,这款

Click板还具有连接到mikroBUS™插座PG引脚的电源良好功能,指示输出达到期望的调节水平,并且MCP4661可以通过将标记为ADDR SEL的SMD跳线定位到标记为0和1的适当位置来选择其I2C从设备地址的最低有效位(LSB)。该Click板可以通过VCC SEL跳线选择使用3.3V或5V逻辑电压水平,这样3.3V和5V的MCU都能正确使用通信线。此外,这款Click板配备了包含易于使用功能和示例代码的库,可作为进一步开发的参考。

Step Down 5 Click hardware overview image

功能概述

开发板

32L496GDISCOVERY Discovery 套件是一款功能全面的演示和开发平台,专为搭载 Arm® Cortex®-M4 内核的 STM32L496AG 微控制器设计。该套件适用于需要在高性能、先进图形处理和超低功耗之间取得平衡的应用,支持无缝原型开发,适用于各种嵌入式解决方案。STM32L496AG 采用创新的节能架构,集成

了扩展 RAM 和 Chrom-ART 图形加速器,在提升图形性能的同时保持低功耗,使其特别适用于音频处理、图形用户界面和实时数据采集等对能效要求较高的应用。为了简化开发流程,该开发板配备了板载 ST-LINK/V2-1 调试器/编程器,提供即插即用的调试和编程体验,使用户无需额外硬件即可轻松加载、调

试和测试应用程序。凭借低功耗特性、增强的内存能力以及内置调试工具,32L496GDISCOVERY 套件是开发先进嵌入式系统、实现高效能解决方案的理想选择。

Discovery kit with STM32L496AG MCU double side image

微控制器概述

MCU卡片 / MCU

STM32L496AG Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

1024

硅供应商

STMicroelectronics

引脚数

169

RAM (字节)

327680

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Mode Selection
PA0
PWM
Power Good Indicator
PH2
INT
NC
NC
TX
NC
NC
RX
I2C Clock
PB8
SCL
I2C Data
PB7
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Step Down 5 Click Schematic schematic

一步一步来

项目组装

Discovery kit with STM32H750XB MCU front image hardware assembly

从选择您的开发板和Click板™开始。以Discovery kit with STM32L496AG MCU作为您的开发板开始。

Discovery kit with STM32H750XB MCU front image hardware assembly
Thermo 21 Click front image hardware assembly
Prog-cut hardware assembly
Thermo 21 Click complete accessories setup image hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Discovery kit with STM32H750XB MCU NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

该库包含 Step Down 5 Click 驱动程序的 API。

关键功能:

  • stepdown5_set_wiper_0_pos - 降压5设置电位器0位置

  • stepdown5_set_r1_resistance - 降压5设置电位器0电阻

  • stepdown5_set_output - 降压5设置输出电压

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Step Down 5 Click example
 *
 * # Description
 * This library contains API for the Step Down 5 Click driver.
 * This driver provides the functions to set the output voltage treshold.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initialization of I2C module and log UART.
 * After driver initialization, default settings sets output voltage to 0.6 V.
 *
 * ## Application Task
 * This example demonstrates the use of the Step Down 5 Click board™ by changing
 * output voltage every 5 seconds starting from 0.6 V up to 3.3 V.
 *
 *
 * @author Stefan Ilic
 *
 */

#include "board.h"
#include "log.h"
#include "stepdown5.h"

static stepdown5_t stepdown5;
static log_t logger;

/**
 * @brief Output level printing function.
 * @details This function is used to log value of the selected voltage to UART terminal.
 * @param[in] sel_level : Selected voltage level.
 * @return Nothing.
 * @note None.
 */
static void print_selected_output_level ( uint8_t sel_level );

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    stepdown5_cfg_t stepdown5_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    stepdown5_cfg_setup( &stepdown5_cfg );
    STEPDOWN5_MAP_MIKROBUS( stepdown5_cfg, MIKROBUS_1 );
    if ( I2C_MASTER_ERROR == stepdown5_init( &stepdown5, &stepdown5_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( STEPDOWN5_ERROR == stepdown5_default_cfg ( &stepdown5 ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    for ( uint8_t n_cnt = STEPDOWN5_OUTPUT_0V6; n_cnt <= STEPDOWN5_OUTPUT_3V3; n_cnt++ )
    {
        stepdown5_set_output( &stepdown5, n_cnt );
        log_printf( &logger, " Selected output is:" );
        print_selected_output_level ( n_cnt );
        Delay_ms ( 1000 );
        Delay_ms ( 1000 );
        Delay_ms ( 1000 );
        Delay_ms ( 1000 );
        Delay_ms ( 1000 );
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

static void print_selected_output_level ( uint8_t sel_level )
{
    switch ( sel_level )
    {
        case ( STEPDOWN5_OUTPUT_0V6 ):
        {
            log_printf( &logger, " 0.6V\r\n" );
            break;
        }
        case ( STEPDOWN5_OUTPUT_1V5 ):
        {
            log_printf( &logger, " 1.5V\r\n" );
            break;
        }
        case ( STEPDOWN5_OUTPUT_2V5 ):
        {
            log_printf( &logger, " 2.5V\r\n" );
            break;
        }
        case ( STEPDOWN5_OUTPUT_3V3 ):
        {
            log_printf( &logger, " 3.3V\r\n" );
            break;
        }
        default:
        {
            log_printf( &logger, " ERROR\r\n" );
        }
    }
}

// ------------------------------------------------------------------------ END
