用MAX1501和PIC32MZ1024EFH064智能地为您的日常生活提供电力

充电性能无与伦比!

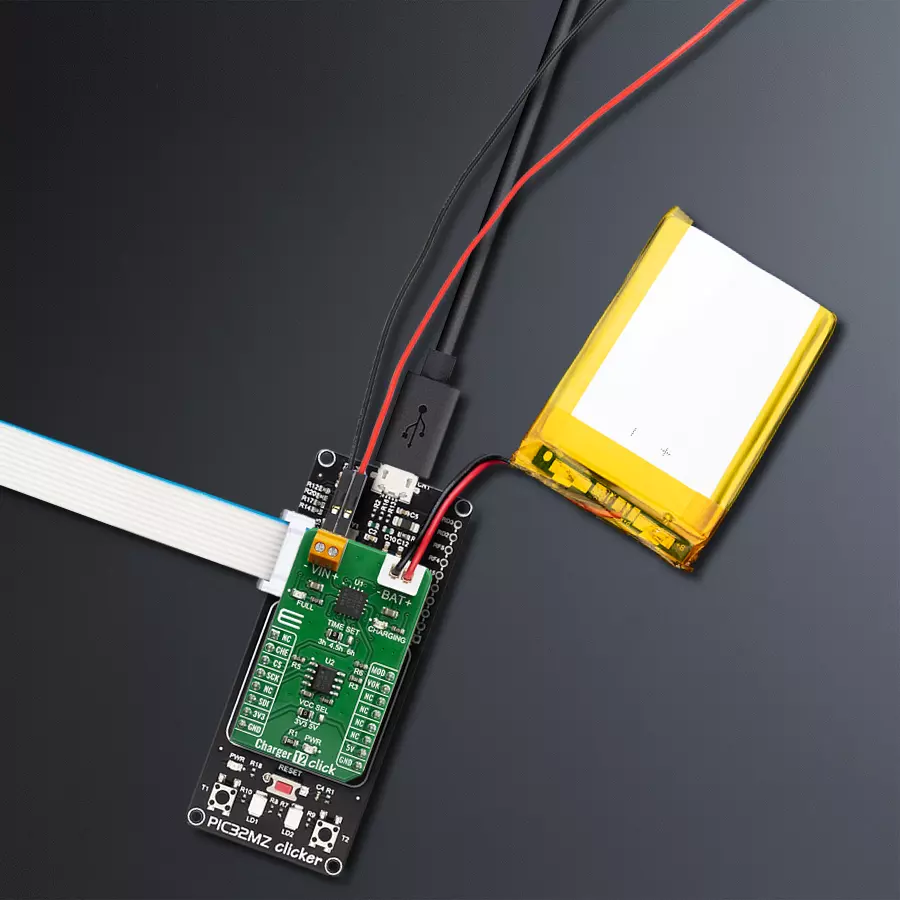

Charger 12 Click with PIC32MZ clicker

已发布 6月 24, 2024

点击板

Charger 12 Click

开发板

PIC32MZ clicker

编译器

NECTO Studio

微控制器单元

PIC32MZ1024EFH064

准备好见证我们高性能电池充电器对您的解决方案带来的变革性影响了吗?让我们一起踏上这段旅程吧。

A

A

硬件概览

它是如何工作的?

Charger 12 Click基于Analog Devices的MAX1501,这是一款高度集成的线性电池充电器,具有热调节功能,适用于便携式应用。得益于微处理器控制的特定充电算法,MAX1501是一款高效的锂离子电池充电器,可以在最短的充电时间内实现最佳容量和安全性。除了物理尺寸小之外,所需的外部组件也很少,使得该IC非常适合各种应用。4.2V的出厂预设参考电压简化了设计。通过数字电位器MCP4161(来自Microchip的8位数字电位器)设置快速充电恒定电流,外部串联一个1.5KΩ电阻。得益于专有的可编程芯片温度调节,MAX1501可以在高功率或环境条件下根据温度限制充电电流。这种热调节优化了充电周期时间,同时保持了设备的可靠性。MAX1501 IC的设计考虑了可靠性:该IC防止电池过度放电,保

护其不过热(如果使用了热敏电阻),提供预充电(适用于深度放电的电池),具有过压保护、充电状态监控等功能。Click板™配备了指示器,用于监控充电过程和电源分配:CHARGE LED指示充电进行中的状态,FAULT LED指示充电过程中出现的错误。Charger 12 Click上的数字电位器是MCP4161,它通过SPI接口提供广泛的产品选择。WiperLock技术允许将应用特定的校准设置保存在EEPROM中。这个数字电位器通过其擦拭器(P0W)引脚与充电器IC相连。电池充电可以通过在MCP4161上分配0到10千欧姆的值来控制。由于串联有1.5K电阻,MAX1501充电器的PROG引脚上的电阻永远不会为0欧姆。但是,最大电阻不能超过11.5千欧姆。可以通过在PROG引脚上设置10K来调节快速充电以获得130 mA。要获

得1000 mA,数字电位器需要降到0欧姆,加上外部电阻,总电阻为1.5K。与此Click上的数字电位器的通信以及对充电器的控制通过SPI接口完成。Click板左侧是一个带有相应标记的输入螺钉端子,可以施加推荐的6V外部电压。左侧螺钉端子保留用于磷酸铁锂电池,标记为GND和VBAT+。连接到电源时,绿色PWR LED会指示。红色LED1和绿色LED2可用于可视充电监测。这两个LED是多用途的,可用于各种用途。该Click板™可以通过VCC SEL跳线选择使用3.3V或5V逻辑电压水平运行。这样,具有3.3V和5V功能的MCU都可以正确使用通信线路。此外,它还配备了一个库,包含易于使用的函数和示例代码,可用作进一步开发的参考。

Charger 12 Click hardware overview image

功能概述

开发板

PIC32MZ Clicker 是一款紧凑型入门开发板,它将 Click 板™的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它配备了一款板载 32 位带有浮点单元的 Microchip PIC32MZ 微控制器,一个 USB 连接器,LED 指示灯,按钮,一个 mikroProg 连接器,以及一个用于与外部电子设备接口的头部。得益于其紧凑的设计和清晰易识别的丝网标记,它提供了流畅且沉浸式的工作体验,允许在任

何情况下、任何地方都能访问。PIC32MZ Clicker 开 发套件的每个部分都包含了使同一板块运行最高效的必要组件。除了可以选择 PIC32MZ Clicker 的编程方式,使用 USB HID mikroBootloader 或通过外部 mikroProg 连接器为 PIC,dsPIC 或 PIC32 编程外,Clicker 板还包括一个干净且调节过的开发套件电源供应模块。USB Micro-B 连接可以提供多达 500mA 的电流,这足以操作所有板载和附加模块。所有

mikroBUS™ 本身支持的通信方法都在这块板上,包 括已经建立良好的 mikroBUS™ 插槽、重置按钮以及若干按钮和 LED 指示灯。PIC32MZ Clicker 是 Mikroe 生态系统的一个组成部分,允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。

PIC32MZ clicker double side image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC32

MCU 内存 (KB)

1024

硅供应商

Microchip

引脚数

64

RAM (字节)

524288

你完善了我!

配件

锂聚合物电池是那些需要可靠且持久电源的设备的理想解决方案,同时强调了移动性。其与mikromedia板的兼容性确保了无需额外修改即可轻松集成。电池输出电压为3.7V,符合许多电子设备的标准要求。此外,电池容量为2000mAh,能够储存大量能量,提供长时间的持续电力。此功能减少了频繁充电或更换的需求。总体而言,锂聚合物电池是一种可靠且自主的电源,非常适合需要稳定和持久能源解决方案的设备。您可以在我们的产品中找到更多种类的锂聚合物电池。

Charger 12 Click accessories image

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
Charging Enable
RE5
RST
Chip Enable
RG9
CS
SPI Clock
RG6
SCK
NC
NC
MISO
SPI Data IN
RG8
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Mode Selection
RB3
PWM
Input Voltage Range Indicator
RB5
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Charger 12 Click Schematic schematic

一步一步来

项目组装

PIC32MZ clicker front image hardware assembly

从选择您的开发板和Click板™开始。以PIC32MZ clicker作为您的开发板开始。

PIC32MZ clicker front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly
GNSS2 Click complete accessories setup image hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Flip&Click PIC32MZ MCU step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

此库包含Charger 12 Click驱动程序的API。

关键功能:

  • charger12_generic_transfer - 通用传输功能

  • charger12_mode_select - 充电模式选择功能

  • charger12_spi_set_register - 设置SPI寄存器的功能

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Charger12 Click example
 *
 * # Description
 * This application charges the batery.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Iniztializes SPI driver.
 *
 * ## Application Task
 * Executes additional functions based on user input.
 *
 * *note:*
 * Additional Functions :

 * - charger12_case_Plus()  - Increments Wiper position.
 * - charger12_case_Minus() - Decrements Wiper position.
 * - charger12_case_One()   - Selects 1st mode of operation.
 * - charger12_case_Two()   - Selects 2nd mode of operation.
 * - charger12_case_Three() - Selects 3rd mode of operation.
 * - charger12_case_Four()  - Selects 4th mode of operation.
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "charger12.h"

// ------------------------------------------------------------------ VARIABLES

static charger12_t charger12;
static log_t logger;

void charger12_case_plus( )
{
   log_printf( &logger, "> Wiper incremented" );
    charger12_spi_increment_wiper( &charger12 );
    log_printf( &logger, "\r\n" );
}

void charger12_case_minus( )
{
    log_printf( &logger, "> Wiper decremented" );
    charger12_spi_increment_wiper( &charger12 );
   log_printf( &logger, "\r\n" );
}

void charger12_case_one( )
{
    charger12_mode_select( &charger12, CHARGER12_MODE_Li );
    log_printf( &logger, "> Mode : Li+ Charge");
    log_printf( &logger, "\r\n" );
}

void charger12_case_two( )
{
    charger12_mode_select( &charger12, CHARGER12_MODE_NiMh_NiCd );
    log_printf( &logger, "> Mode : NiMH/NiCd Charge" );
    log_printf( &logger, "\r\n" );
}

void charger12_case_three( )
{
    charger12_mode_select( &charger12, CHARGER12_MODE_DISABLE );
    log_printf( &logger, "> Mode : Disable" );
    log_printf( &logger, "\r\n" );
}

void charger12_case_four( )
{
    charger12_mode_select( &charger12, CHARGER12_MODE_NO_BATTERY );
    log_printf( &logger, "> Mode : No Battery" );
    log_printf( &logger, "\r\n" );
}

void application_init ( void )
{
    log_cfg_t log_cfg;
    charger12_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    charger12_cfg_setup( &cfg );
    CHARGER12_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    charger12_init( &charger12, &cfg );

    Delay_ms ( 100 );
    charger12_mode_select( &charger12, CHARGER12_MODE_DISABLE );
    Delay_ms ( 100 );
    log_printf( &logger, "> App init done" );
}

void application_task ( void )
{
    charger12_case_plus(  );
    Delay_ms ( 1000 );

    charger12_case_minus( );
    Delay_ms ( 1000 );

    charger12_case_one( );
    Delay_ms ( 1000 );

    charger12_case_two( );
    Delay_ms ( 1000 );

    charger12_case_three( );
    Delay_ms ( 1000 );

    charger12_case_four( );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


// ------------------------------------------------------------------------ END
