使用MR25H256和PIC32MZ1024EFH064实现同类最佳的长数据保持非易失性存储器

探索MRAM的世界

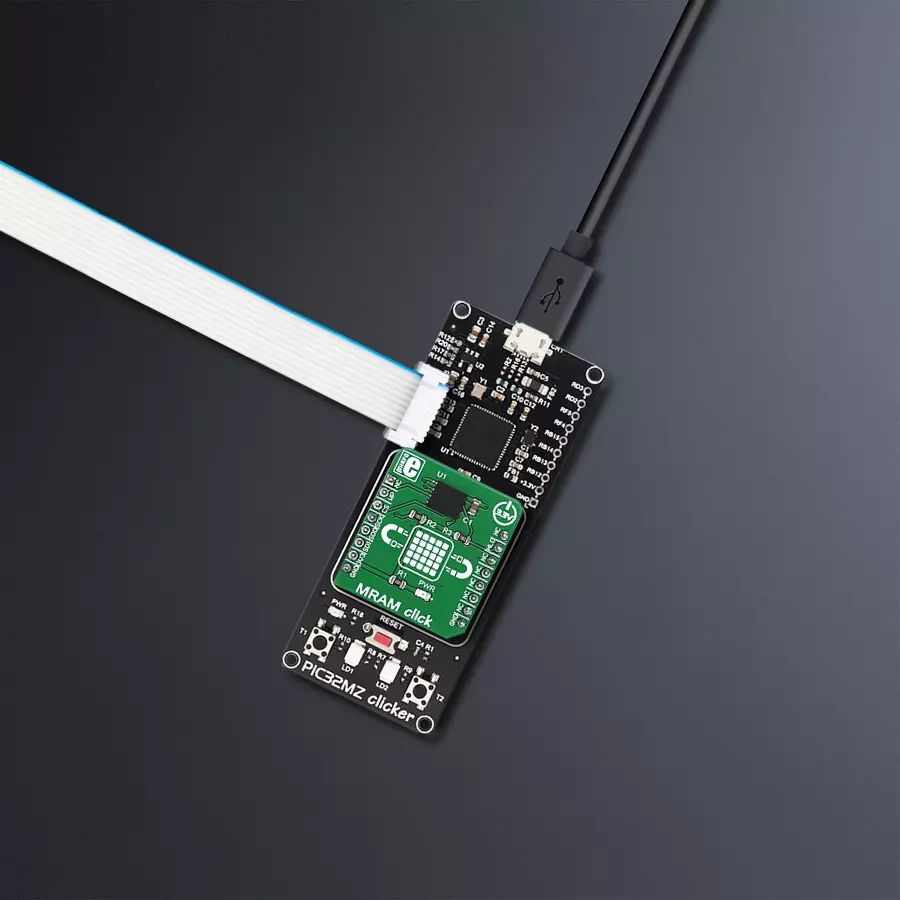

MRAM Click with PIC32MZ clicker

已发布 6月 24, 2024

点击板

MRAM Click

开发板

PIC32MZ clicker

编译器

NECTO Studio

微控制器单元

PIC32MZ1024EFH064

相信MRAM作为您数据的守护者。我们的解决方案提供持久性内存,具有快速的读写能力,确保数据完整性,并为可靠性至关重要的应用程序提供快速访问。

A

A

硬件概览

它是如何工作的?

MRAM Click基于Everspin公司的MR25H256,这是一款256千位的串行SPI MRAM内存模块。该模块包含262,144位可随机访问的内存。所使用的内存模块的引脚布局与大多数常用的EEPROM模块相同,因此可以直接替换它。通常的SPI线路 - MR25H256 IC的SO、SI、SCK和#CS引脚被路由到mikroBUS™的SPI端口(MISO、MOSI、SCK和CS引脚)。除了SPI串行总线外,还有两个引脚路由到mikroBUS™上。MR25H256 IC的#HOLD引脚被路由到mikroBUS™的INT引脚,并用于保持数据传输。当这个引脚被拉到低电平时,所有的数据传输操作都会被暂停。然而,这个功能只

有在设备已经通过将CS引脚拉到低电平来寻址时才能启用。这样可以暂停数据传输,并在以后恢复,而不需要先通过CS引脚来寻址,从而减少输出的延迟。当数据传输暂停时,SO引脚将切换到高阻模式(HIGH Z)并保持不活动。SCK脉冲将完全被忽略。MR25H256 IC的#HOLD引脚通过板载上拉电阻拉到高电平。MR25H256 IC的#WP引脚被路由到mikroBUS™的INT引脚,并用于防止写入状态寄存器,充当硬件写保护引脚。它被路由到mikroBUS™的RST引脚。模块的逻辑组织,如读写命令和MR25H256 IC的状态寄存器,与大多数常用的EEPROM模块相同,例如EEPROM 4 Click中使用的

模块。这使得这个内存模块以及MRAM click能够在不需要太多额外工作的情况下替换现有的EEPROM模块。提供的库提供了与MRAM click一起工作所需的所有函数。它们的使用在包含的示例应用程序中进行了演示,可以用作进一步开发的参考。设备应等待系统电压稳定后再尝试写入。这个Click board™只能以3.3V逻辑电压级别运行。在使用具有不同逻辑电平的MCU之前,板上必须执行适当的逻辑电压级别转换。此外,它配备了一个包含函数和示例代码的库,可用作进一步开发的参考。

MRAM Click top side image
MRAM Click bottom side image

功能概述

开发板

PIC32MZ Clicker 是一款紧凑型入门开发板,它将 Click 板™的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它配备了一款板载 32 位带有浮点单元的 Microchip PIC32MZ 微控制器,一个 USB 连接器,LED 指示灯,按钮,一个 mikroProg 连接器,以及一个用于与外部电子设备接口的头部。得益于其紧凑的设计和清晰易识别的丝网标记,它提供了流畅且沉浸式的工作体验,允许在任

何情况下、任何地方都能访问。PIC32MZ Clicker 开 发套件的每个部分都包含了使同一板块运行最高效的必要组件。除了可以选择 PIC32MZ Clicker 的编程方式,使用 USB HID mikroBootloader 或通过外部 mikroProg 连接器为 PIC,dsPIC 或 PIC32 编程外,Clicker 板还包括一个干净且调节过的开发套件电源供应模块。USB Micro-B 连接可以提供多达 500mA 的电流,这足以操作所有板载和附加模块。所有

mikroBUS™ 本身支持的通信方法都在这块板上,包 括已经建立良好的 mikroBUS™ 插槽、重置按钮以及若干按钮和 LED 指示灯。PIC32MZ Clicker 是 Mikroe 生态系统的一个组成部分,允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。

PIC32MZ clicker double side image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC32

MCU 内存 (KB)

1024

硅供应商

Microchip

引脚数

64

RAM (字节)

524288

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
Write Protect
RE5
RST
SPI Chip Select
RG9
CS
SPI Clock
RG6
SCK
SPI Data OUT
RG7
MISO
SPI Data IN
RG8
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
Data Transfer Pause
RB5
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
NC
NC
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

MRAM Click Schematic schematic

一步一步来

项目组装

PIC32MZ clicker front image hardware assembly

从选择您的开发板和Click板™开始。以PIC32MZ clicker作为您的开发板开始。

PIC32MZ clicker front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Flip&Click PIC32MZ MCU step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

这个库包含了MRAM Click驱动程序的API。

关键函数:

  • mram_write_data_bytes - 函数从缓冲区中写入n字节的数据。

  • mram_read_data_bytes - 函数读取n字节的数据并保存在缓冲区中。

  • mram_enable_write_protect - 函数启用或禁用写保护。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief MRAM Click example
 *
 * # Description
 * This example writes and reads from the Mram Click and displays it on the terminal.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes Click driver.
 *
 * ## Application Task
 * Writes 10 bytes of buffer data in memory with start address 0x0001. Then reads
 * 10 bytes from memory with start address 0x0001 and shows result on USB UART.
 *
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "mram.h"

// ------------------------------------------------------------------ VARIABLES

static mram_t mram;
static log_t logger;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    mram_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    mram_cfg_setup( &cfg );
    MRAM_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    mram_init( &mram, &cfg );
    mram_default_cfg( &mram );

}

void application_task ( void )
{
    uint8_t number_bytes_write;
    uint8_t number_bytes_read;
    uint16_t i;
    uint8_t data_write[ 10 ] = { 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 };
    uint8_t data_read[ 20 ] = { 0 };

    number_bytes_write = 10;
    number_bytes_read = 10;

    log_printf( &logger, " Data written!\r\n" );
    mram_write_data_bytes ( &mram, 0x0001, data_write, number_bytes_write );

    log_printf( &logger, " Read data:\r\n" );
    mram_read_data_bytes ( &mram, 0x0001, data_read, number_bytes_read );

    for ( i = 0; i < number_bytes_read; i++ )
    {
        log_printf( &logger, "%d ", ( uint16_t )data_read[ i ] );
    }

    log_printf( &logger, "\n" );

    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
