我们的 SPI 隔离器通过提供强大的屏障来防止电气噪声,确保数据完整性,保证无缝和安全的串行接口。
A
A
硬件概览
它是如何工作的?

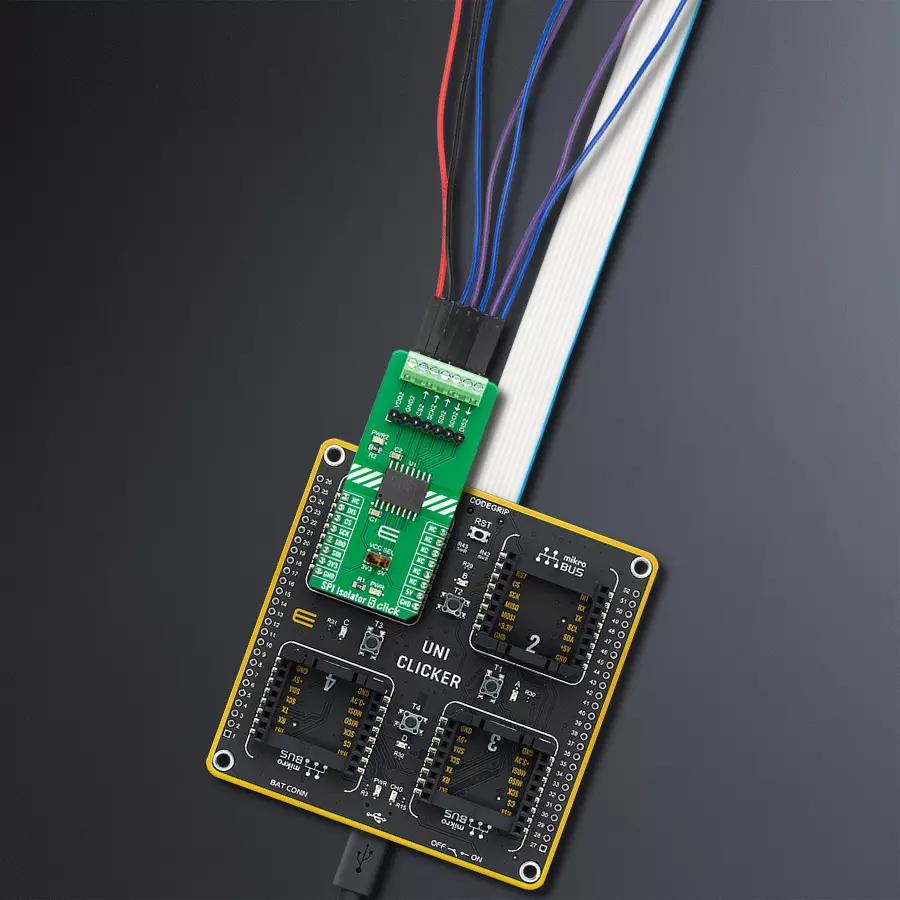

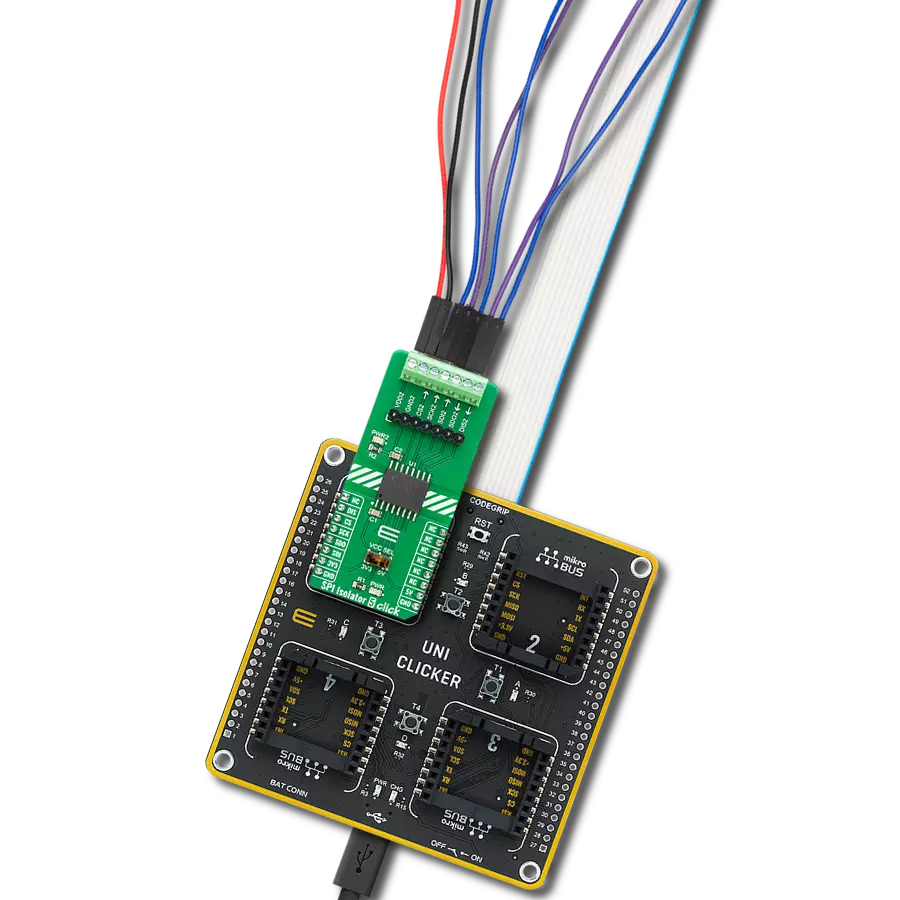

SPI Isolator 5 Click 基于东芝半导体的 DCL541A01,这是一款高速四通道数字隔离器。DCL541A01 通过利用东芝先进的 CMOS 技术和磁耦合结构,具有卓越的性能能力。它不仅符合 UL 1577 认证的严格安全标准,还具有 5kVrms 的出色耐压额定值。此外,其工作范围从 2.25V 到 5.5V,使其能够与低电压系统无缝集成,并在隔离障碍之间实现电压转换功能。凭借其多功能性,这款 Click board™ 非常适合各种应用,包括工业自动化系统、
电机控制、逆变器等。SPI Isolator 5 Click 使用 SPI 串行接口与 MCU 通信,最大数据速率为 150Mbps。隔离线分为两组,具有相同的线。第一组以 5 个螺钉端子的形式出现,第二组形成经典的 5 针公头排,便于使用跳线。两组连接器具有相同的功能。您可以将电源 VDD2 和 GND2 线与数据线区分开来,数据线包括 CS2、SCK2、SDI2、SDO2 和 DIS2。DIS 和 DIS2 引脚具有相同的功能:禁用隔离器所在侧的线路。通过将 DIS 引脚设置为高逻辑
电平,输入信号被禁用;通过将其设置为低逻辑电平,输入信号被启用。隔离器可以使用 2.25V 至 5.5V 的外部电源电压工作,使用 PWR2 LED 指示灯可以轻松看到外部电源的存在。此 Click board™ 可以通过 VCC SEL 开关选择使用 3.3V 或 5V 逻辑电压水平。这样,3.3V 和 5V 的 MCU 都可以正确使用通信线路。此外,这款 Click board™ 配备了包含易于使用功能和示例代码的库,可用于进一步开发。
功能概述
开发板
UNI Clicker 是一款紧凑型开发板,设计为一体化解决方案,它将 Click 板™ 的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它支持广泛的微控制器,如 Microchip、ST、NXP 和 TI 等厂商的不同 ARM、PIC32、dsPIC、PIC 和 AVR(不论其引脚数量),具备四个 mikroBUS™ 插槽用于 Click 板™ 连接,一个 USB 连接器,LED 指示灯,按钮,一个调试器/程序员连接器,以及两个 26 针头用于与外部电子设备的接口。得益于创新的制造技术,它允许您迅速构建具有独特功能和特性的小工
具。UNI Clicker 开发套件的每个部分都包含了使同一板块运行最高效的必要组件。除了可以选择 UNI Clicker 的编程方式,使用第三方程序员或通过板载 JTAG/SWD 头连接的 CODEGRIP/mikroProg 外,UNI Clicker 板还包括一个为开发套件提供的干净且调节过的电源供应模块。它提供了两种供电方式;通过 USB Type-C(USB-C)连接器,其中板载电压调节器为板上每个组件提供适当的电压水平,或使用锂聚 合物/锂离子电池通过板载电池连接器供电。所有 mikroBUS™ 本身支持的通信方法(加上 USB
HOST/DEVICE)都在这块板上,包括已经建立良好的 mikroBUS™ 插槽、为 MCU 卡提供的标准化插座(SiBRAIN 标准),以及几个用户可配置的按钮和 LED 指示灯。UNI Clicker 是 Mikroe 快速开发生态系统的一个重要组成部分,允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。
微控制器概述
MCU卡片 / MCU

类型
8th Generation
建筑
PIC
MCU 内存 (KB)
96
硅供应商
Microchip
引脚数
80
RAM (字节)
3904
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
该库包含 SPI Isolator 5 Click 驱动程序的 API。
关键功能:
spiisolator5_write
- SPI Isolator 5 数据写入功能。spiisolator5_read
- SPI Isolator 5 数据读取功能。spiisolator5_transfer
- SPI Isolator 5 传输功能。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* @file main.c
* @brief SPI Isolator 5 Click example
*
* # Description
* This example demonstrates the use of SPI Isolator 5 Click board
* by reading the manufacturer ID and device ID
* of the connected Flash 11 Click board.
*
* The demo application is composed of two sections :
*
* ## Application Init
* The initialization of SPI module, log UART, and additional pins.
* After the driver init, the app performs enabling a device.
*
* ## Application Task
* The demo application reads and checks the manufacturer ID and
* device ID of the connected Flash 11 Click board.
* Results are being sent to the UART Terminal, where you can track their changes.
*
* @author Nenad Filipovic
*
*/
#include "board.h"
#include "log.h"
#include "spiisolator5.h"
#define FLASH11_CMD_GET_ID 0x90, 0x00, 0x00, 0x00, 0x00, 0x00
#define FLASH11_MANUFACTURER_ID 0x1F
#define FLASH11_DEVICE_ID 0x15
static spiisolator5_t spiisolator5;
static log_t logger;
void application_init ( void )
{
log_cfg_t log_cfg; /**< Logger config object. */
spiisolator5_cfg_t spiisolator5_cfg; /**< Click config object. */
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
// Click initialization.
spiisolator5_cfg_setup( &spiisolator5_cfg );
SPIISOLATOR5_MAP_MIKROBUS( spiisolator5_cfg, MIKROBUS_1 );
if ( SPI_MASTER_ERROR == spiisolator5_init( &spiisolator5, &spiisolator5_cfg ) )
{
log_error( &logger, " Communication init." );
for ( ; ; );
}
spiisolator5_enable( &spiisolator5 );
Delay_ms ( 100 );
log_info( &logger, " Application Task " );
log_printf( &logger, " -----------------------\r\n" );
Delay_ms ( 100 );
}
void application_task ( void )
{
static uint8_t cmd_get_id[ 6 ] = { FLASH11_CMD_GET_ID };
static uint8_t read_id[ 6 ] = { 0 };
if ( SPIISOLATOR5_OK == spiisolator5_transfer( &spiisolator5, &cmd_get_id[ 0 ], &read_id[ 0 ], 6 ) )
{
if ( ( FLASH11_MANUFACTURER_ID == read_id[ 4 ] ) && ( FLASH11_DEVICE_ID == read_id[ 5 ] ) )
{
log_printf( &logger, " Manufacturer ID: 0x%.2X\r\n", ( uint16_t ) read_id[ 4 ] );
log_printf( &logger, " Device ID: 0x%.2X \r\n", ( uint16_t ) read_id[ 5 ] );
log_printf( &logger, " -----------------------\r\n" );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
}
}
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
