我们的SRAM内存配备了非易失性EEPROM备份,确保您的数据在需要时安全且随时可用。
A
A
硬件概览
它是如何工作的?
EERAM 3.3V Click基于47L16,这是一款来自Microchip的带有16 Kbit和EEPROM备份的I2C串行芯片。内存单元被组织成2048个字节,每个字节宽8位。数据通过I2C串行通信总线读写,连接到mikroBUS™的相应引脚(SCL和SDA引脚)。要访问设备,主机MCU首先发送的字节应该是I2C从设备地址。在大多数情况下,主I2C设备将是主机MCU本身。从设备IC2地址取决于EERAM 3.3V click上硬件地址引脚的状态。这些引脚连接到板载SMD跳线,标记
为A1和A2,因此它们可以被拉到高或低逻辑电平。除了地址引脚外,I2C从设备地址还由需要访问的设备部分决定。有两个部分,通过不同的从设备地址访问:SRAM部分和CONTROL REGISTER部分。47l16_3v3的数据手册包含了关于这些地址及如何访问某些寄存器组的更多信息。然而,提供的点击库功能允许易于且透明地操作EERAM 3.3V点击。所提供的示例应用程序演示了这些库函数的使用,可作为未来自定义应用程序开发的参考。如果SDRAM内
容自上次写入EEPROM以来未更改,则不会执行存储到EEPROM/备份功能。这由状态寄存器的AN位跟踪。这个Click board™只能在3.3V逻辑电压级别下操作。在使用具有不同逻辑电平的MCU之前,板子必须进行适当的逻辑电压级别转换。此外,它还配备了一个包含功能和示例代码的库,可以作为进一步开发的参考。
功能概述
开发板

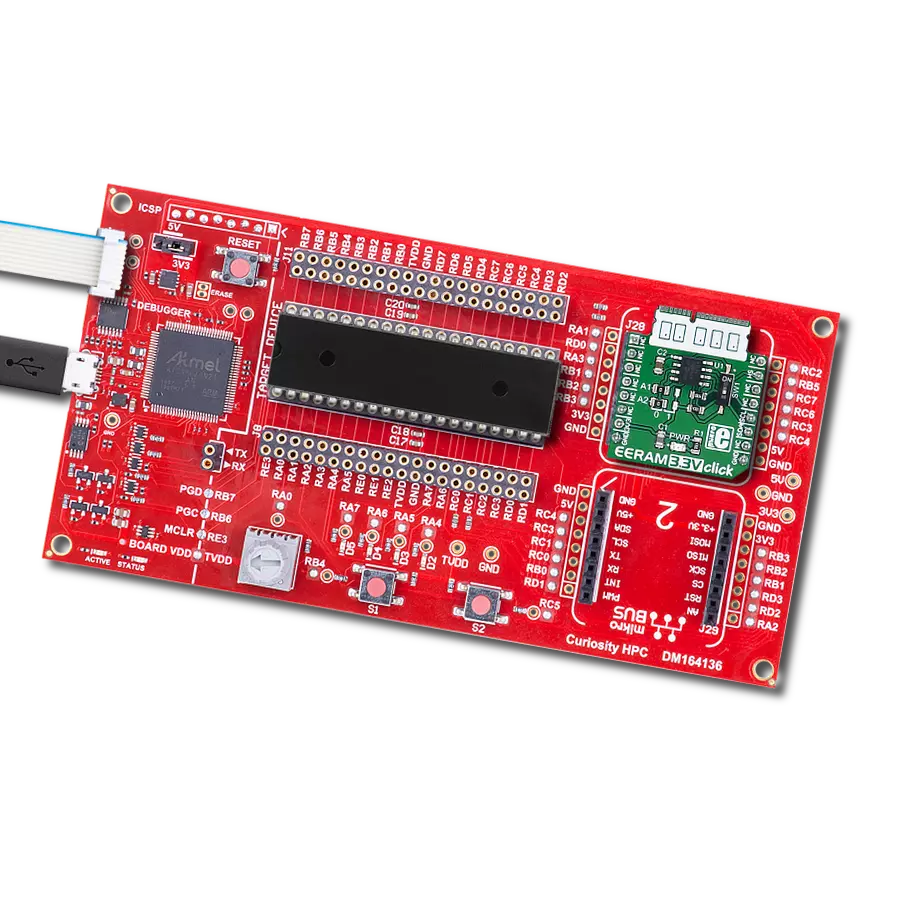

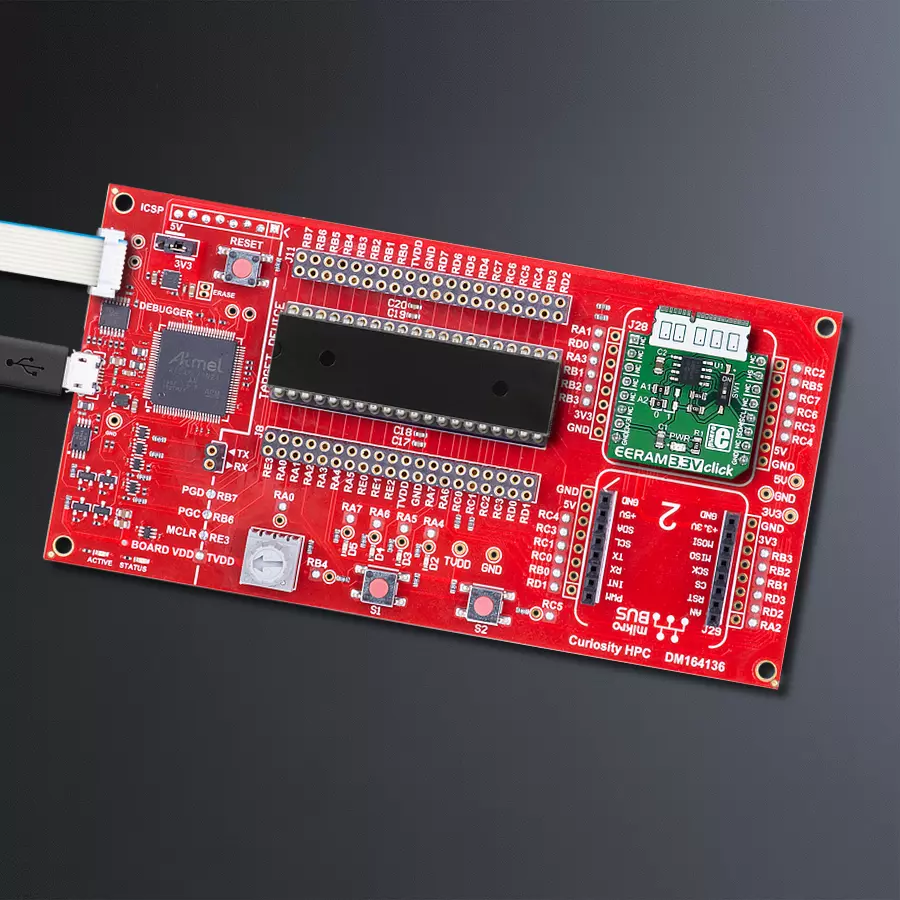

Curiosity HPC(High Pin Count)开发板专为快速开发嵌入式应用而设计,支持 Microchip 提供的 28 和 40 引脚的 8 位 PIC 微控制器。这款开发板拥有两个独特的 PDIP 插座,周围是双排扩展接头,允许连接到所安装 PIC 微控制器的所有引脚。它还包含一个强大的板载 PICkit™ (PKOB),免除了外部编程/调试工具的需要,两个 mikroBUS™ 插槽用于 Click 板™ 连接,一个 USB 连接器,一组指示 LED,按键开关和
一个可变电位器。所有这些功能使您能够结合 Microchip 和 Mikroe 的力量,更有效地创建定制的电 子解决方案。Curiosity HPC 开发板的每个部分都包含了使同一板块运行最高效的必要组件。集成的板载 PICkit™ (PKOB) 支持所有支持的设备的低压编程和在线电路调试。当与 MPLAB® X 集成开发环境(IDE,版本 3.0 或更高)或 MPLAB® Xpress IDE 结合使用时,在线电路调试允许用户快速运行、修改
和排除他们的定制软件和硬件的故障,无需额外的调试工具。此外,它还包括一个通过 USB Micro-B 连接器为开发板提供的干净且调节过的电源供应模块,以及 mikroBUS™ 本身支持的所有通信方法。 Curiosity HPC 开发板允许您仅通过几个步骤就创建新的应用程序。由 Microchip 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。
微控制器概述
MCU卡片 / MCU

建筑
PIC
MCU 内存 (KB)
32
硅供应商
Microchip
引脚数
40
RAM (字节)
2048
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
这个库包含了EERAM 3.3V Click驱动的API。
关键功能:
eeram3v3_generic_write
- 该功能通过使用I2C串行接口从选定的寄存器开始写入所需数量的数据字节eeram3v3_generic_read
- 该功能通过使用I2C串行接口从选定的寄存器开始读取所需数量的数据字节eeram3v3_status_write
- 状态寄存器包含写保护和自动存储功能的设置。使用此功能进行配置
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* @file main.c
* @brief EERAM3v3 Click example
*
* # Description
* This example show using EERAM Click to store the data to the SRAM ( static RAM ) memory.
* The data is read and written by the I2C serial communication bus, and the memory cells
* are organized into 2048 bytes, each 8bit wide.
*
* The demo application is composed of two sections :
*
* ## Application Init
* EERAM driver nitialization.
*
* ## Application Task
* Writing data to Click memory and displaying the read data via UART.
*
* @author Jelena Milosavljevic
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "eeram3v3.h"
// ------------------------------------------------------------------ VARIABLES
static eeram3v3_t eeram3v3;
static log_t logger;
static char wr_data[ 20 ] = { 'M', 'i', 'k', 'r', 'o', 'E', 13, 10, 0 };
static char rd_data[ 20 ];
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void ) {
log_cfg_t log_cfg; /**< Logger config object. */
eeram3v3_cfg_t eeram3v3_cfg; /**< Click config object. */
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
// Click initialization.
eeram3v3_cfg_setup( &eeram3v3_cfg );
EERAM3V3_MAP_MIKROBUS( eeram3v3_cfg, MIKROBUS_1 );
err_t init_flag = eeram3v3_init( &eeram3v3, &eeram3v3_cfg );
if ( I2C_MASTER_ERROR == init_flag ) {
log_error( &logger, " Application Init Error. " );
log_info( &logger, " Please, run program again... " );
for ( ; ; );
}
log_info( &logger, " Application Task " );
}
void application_task ( void ){
log_info( &logger, "Writing MikroE to SRAM memory, from address 0x0150:" );
eeram3v3_write( &eeram3v3, 0x0150, &wr_data, 9 );
log_info( &logger, "Reading 9 bytes of SRAM memory, from address 0x0150:" );
eeram3v3_read( &eeram3v3, 0x0150, &rd_data, 9 );
log_info( &logger, "Data read: %s", rd_data );
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
