发现使用MAX17506和PIC18F4685的降压转换魔力

降低电压,但增加电流!

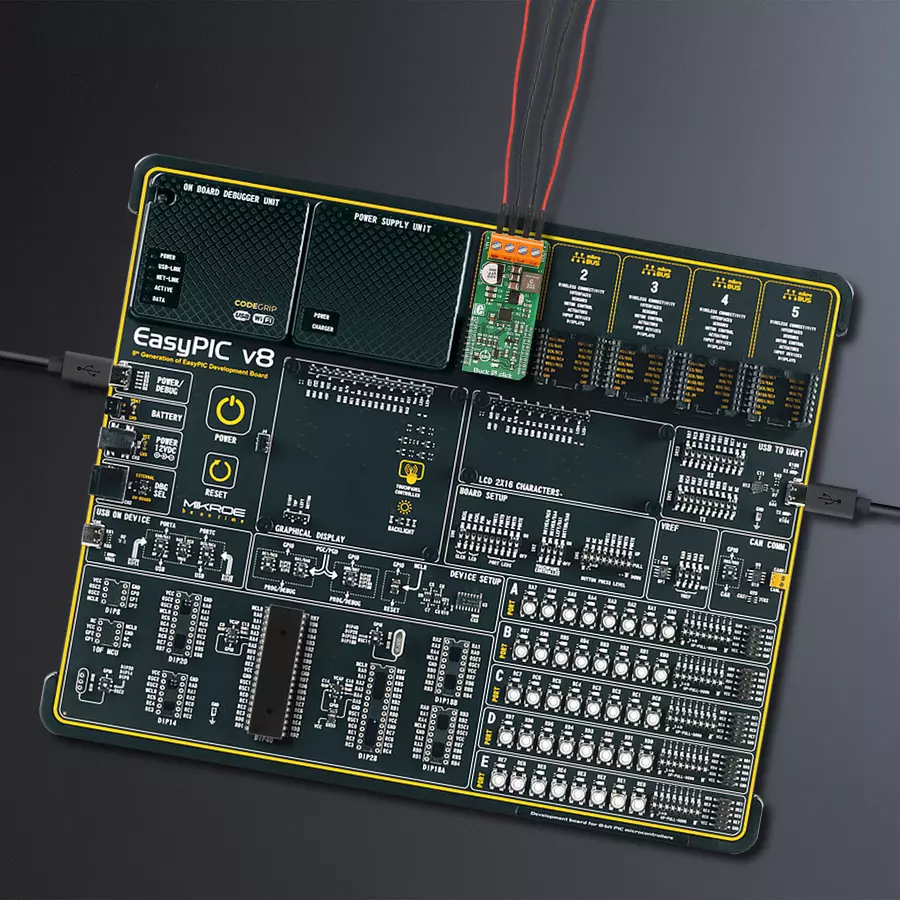

Buck 5 Click with EasyPIC v8

已发布 6月 24, 2024

点击板

Buck 5 Click

开发板

EasyPIC v8

编译器

NECTO Studio

微控制器单元

PIC18F4685

我们的转换器旨在在降低输入电压的同时高效地保持稳定性能,为您的设备提供最佳电源管理。

A

A

硬件概览

它是如何工作的?

Buck 5 Click 配备了 Analog Devices 的 MAX17506,这是一款高效的带有内部补偿的同步降压 DC/DC 转换器。得益于内部反馈环路补偿,该先进的降压转换器 IC 仅需要最少量的外部组件。它采用峰值电流模式控制架构。当高侧 MOSFET 打开且电感器电流上升时,过流事件将导致 MOSFET 关闭,防止电流变得过高。如果输出端发生短路情况,设备将在超时后重新尝试启动,如果输出端仍存在这种情况,它将再次关闭一个超时时间。Analog Devices 制造的 MAX5401 是一款带有 SPI 接口的 256 步数字电位器,用于反馈环路,通过 SPI 接口调整输出电压。它取代了 MAX17506 参考设计中的固定电压分压器,从而以编程方式调节输出电压。因此,通过 SPI 接口向 MAX5401 发送数字值可以控制输出电压水平,范围从 0.9V 到 5.5V。在正常操作(PWM 模式)下,高侧和低侧 MOSFET 与内部 PWM 生成器的信号同步切换,导致电感器电流上下波动,从而调

节输出电压。PWM 信号的较低脉宽(占空比)导致输出电压较低。低侧 MOSFET 放置在 IC 外部,减少了 DC/DC 转换器 IC 的功耗。除了 PWM 模式,设备还可以在 PFM 模式(脉冲频率调制)下工作。此模式允许在轻负载下获得更高的效率,因为低侧 MOSFET 完全不使用。高侧 MOSFET 为电感器充电,让负载放电。在此期间,IC 处于休眠状态。此模式导致输出端有轻微的波动,但对于轻负载具有高效率的优点,非常适合为低功耗模式(睡眠、待机等)中的设备供电。DCM 模式是 PWM 和 PFM 模式之间的折中模式。对于轻负载,低侧 MOSFET 仍未使用,但 PWM 脉冲不会被跳过,IC 会不断驱动高侧 MOSFET。此模式在输出端产生波动,但对于轻负载效率略低于 PFM 模式。MODE/SYNC 引脚选择不同的模式。IC 默认通过上拉电阻设置为 DCM 模式。IC 的 MODE/SYNC 引脚连接到 mikroBUS™ 的 PWM 引脚(标记为 SYN),允许 MCU 控

制模式。当此引脚设置为低电平时,设置为恒定频率 PWM 模式。同一引脚(MODE/SYNC)在需要时可以同步转换器 IC 的开关频率(fs)。39K 电阻将此频率确定为约 480 kHz。然而,频率可以与 1.1 x fs 到 1.4 x fs 的外部源同步。IC 的 #RESET 引脚连接到 mikroBUS™ 的 RST 引脚。当输出电压下降到标称值的 92% 以下或在热关断期间,此引脚被驱动到低电平。当未断言时,它是一个开漏输出,通常被拉到高电平。要启用降压转换器 IC,需要在 IC 的 EN 引脚(连接到 mikroBUS™ 的 AN 引脚,标记为 EN)上存在高电平。这允许 MCU 有效地控制 Click board™ 的电源开启功能。当 IC 启用时,标记为 EN 的 LED 指示灯表示 IC 已激活且降压转换正在进行。软启动电路通过将输出电压从 0V 缓慢上升到标称值来防止高涌入电流。

Buck 5 Click hardware overview image

功能概述

开发板

EasyPIC v8 是一款专为快速开发嵌入式应用的需求而特别设计的开发板。它支持许多高引脚计数的8位PIC微控制器,来自Microchip,无论它们的引脚数量如何,并且具有一系列独特功能,例如首次集成的调试器/程序员。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。得益于创新的制造技术,EasyPIC v8 提供了流畅而沉浸式的工作体验,允许在任何情况下、任何地方、任何时候都能访问。

EasyPIC v8 开发板的每个部分都包含了使同一板块运行最高效的必要组件。除了先进的集成CODEGRIP程 序/调试模块,该模块提供许多有价值的编程/调试选项和与Mikroe软件环境的无缝集成外,该板还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括电池、外部12V电源供应和通过USB Type-C(USB-C)连接器的电源。通信选项如USB-UART、USB DEVICE和CAN也包括在内,包括 广受好评的mikroBUS™标准、两种显示选项(图形和

基于字符的LCD)和几种不同的DIP插座。这些插座覆盖了从最小的只有八个至四十个引脚的8位PIC MCU的广泛范围。EasyPIC v8 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。

EasyPIC v8 horizontal image

微控制器概述

MCU卡片 / MCU

PIC18F4685

建筑

PIC

MCU 内存 (KB)

96

硅供应商

Microchip

引脚数

40

RAM (字节)

3328

使用的MCU引脚

mikroBUS™映射器

Enable
RA2
AN
Voltage Monitor Output
RE1
RST
SPI Chip Select
RE0
CS
SPI Clock
RC3
SCK
NC
NC
MISO
SPI Data IN
RC5
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Mode Selection
RC0
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
NC
NC
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Buck 5 Click Schematic schematic

一步一步来

项目组装

EasyPIC v8 front image hardware assembly

从选择您的开发板和Click板™开始。以EasyPIC v8作为您的开发板开始。

EasyPIC v8 front image hardware assembly
GNSS2 Click front image hardware assembly
MCU DIP 40 hardware assembly
GNSS2 Click complete accessories setup image hardware assembly
EasyPIC v8 Access DIPMB 1 - upright/background hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
NECTO Compiler Selection Step Image hardware assembly
NECTO Output Selection Step Image hardware assembly
Necto image step 6 hardware assembly
Necto DIP image step 7 hardware assembly
Necto image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto PreFlash Image hardware assembly

软件支持

库描述

该库包含用于 Buck 5 Click 驱动程序的 API。

关键功能:

  • buck5_power_on - 唤醒芯片的功能

  • buck5_reset - 重置芯片的功能

  • buck5_set_output_voltage - 设置输出电压的功能,最大输出电压为 5.5V(设置值为 255),最小输出电压为 1V(设置值为 0)

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Buck5 Click example
 *
 * # Description
 * Buck 5 Click is a high-efficiency buck DC/DC converter, which can provide digitally
 * adjusted step-down voltage on its output while delivering a considerable amount of current.
 * Buck 5 Click accepts a wide voltage range on its input - from 5V to 30V. The output voltage
 * may be adjusted via the SPI interface, in the range from 0.9V to approximately 5.5V.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes driver init, and enables the Click board.
 *
 * ## Application Task
 * Increases the output voltage by 500mV every 3 seconds from MIN to MAX VOUT.
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "buck5.h"

// ------------------------------------------------------------------ VARIABLES

static buck5_t buck5;
static log_t logger;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    buck5_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    buck5_cfg_setup( &cfg );
    BUCK5_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    buck5_init( &buck5, &cfg );

    buck5_power_on( &buck5 );
    buck5_reset( &buck5 );
}

void application_task ( void )
{
    buck5_set_output_voltage( &buck5, BUCK5_VOLTAGE_MIN );
    log_printf( &logger, "VOUT: MIN\r\n" );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    buck5_set_output_voltage( &buck5, BUCK5_VOLTAGE_1000mV );
    log_printf( &logger, "VOUT: ~1V\r\n" );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    buck5_set_output_voltage( &buck5, BUCK5_VOLTAGE_1500mV );
    log_printf( &logger, "VOUT: ~1.5V\r\n" );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    buck5_set_output_voltage( &buck5, BUCK5_VOLTAGE_2000mV );
    log_printf( &logger, "VOUT: ~2V\r\n" );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    buck5_set_output_voltage( &buck5, BUCK5_VOLTAGE_2500mV );
    log_printf( &logger, "VOUT: ~2.5V\r\n" );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    buck5_set_output_voltage( &buck5, BUCK5_VOLTAGE_3000mV );
    log_printf( &logger, "VOUT: ~3V\r\n" );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    buck5_set_output_voltage( &buck5, BUCK5_VOLTAGE_3500mV );
    log_printf( &logger, "VOUT: ~3.5V\r\n" );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    buck5_set_output_voltage( &buck5, BUCK5_VOLTAGE_4000mV );
    log_printf( &logger, "VOUT: ~4V\r\n" );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    buck5_set_output_voltage( &buck5, BUCK5_VOLTAGE_4500mV );
    log_printf( &logger, "VOUT: ~4.5V\r\n" );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    buck5_set_output_voltage( &buck5, BUCK5_VOLTAGE_5000mV );
    log_printf( &logger, "VOUT: ~5V\r\n" );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    buck5_set_output_voltage( &buck5, BUCK5_VOLTAGE_MAX );
    log_printf( &logger, "VOUT: MAX\r\n" );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


// ------------------------------------------------------------------------ END
