享受MB94R330和PIC18LF45K22带来的FRAM存储优势

提升您的数据存储能力

FRAM 3 Click with EasyPIC v8

已发布 6月 24, 2024

点击板

FRAM 3 Click

开发板

EasyPIC v8

编译器

NECTO Studio

微控制器单元

PIC18LF45K22

为了卓越的性能和耐久性,使用FRAM存储器升级您的设计。

A

A

硬件概览

它是如何工作的?

FRAM 3 Click基于富士通半导体的MB94R330,这是一款采用铁电和硅门CMOS工艺制造的FRAM(铁电随机存取存储器)认证IC,用于形成非易失性存储单元。MB94R330采用基于两线串行接口(I2C总线)的原始通信协议,硬件加密宏和专有控制核心。它适用于检测打印机和多功能打印机等电器中使用的克隆外设和配件。铁电技术仍在不断发展和完善中,但优势已经得到了证明。该技术利用铁电材料在暴露后保留电场的性质,与铁磁材料保留磁场的方式相同。这种现象被用来极化FRAM单元并存储信息。仍需改进的一个领域是热

稳定性,特别是在高温下。当铁电材料达到居里温度时,其性质会退化。因此,高温可能会损坏FRAM模块的内容。这通过数据保留期来说明:在55˚C工作时,数据保留期为十年。但是,结合了以总线写入速度进行的1010次读/写循环的耐用性,这种类型的存储器仍然是应用于频繁写入非易失性存储器位置的理想解决方案。该Click板使用I2C通信协议,允许快速串行时钟速率。该设备采用某些保护机制,以确保可靠的数据传输并避免意外写入存储器阵列。MB94R330支持I2C总线,并作为外围设备运行。I2C总线的通信角色在“主”侧和“从”侧是不同的。主侧具

有启动控制的权限。此外,还可以连接party line,将两个或更多的外围设备连接到一个主设备。在这种情况下,从侧具有唯一的地址,然后在从侧指定地址后,主侧开始通信。FRAM 3 Click适用于检测打印机、多功能打印机等电器中使用的克隆外设和配件。该Click板只能使用3.3V逻辑电压电平操作。在使用具有不同逻辑电平的MCU之前,板上必须执行适当的逻辑电压电平转换。此外,它配备了一个包含函数和示例代码的库,可用作进一步开发的参考。

FRAM 3 Click top side image
FRAM 3 Click bottom side image

功能概述

开发板

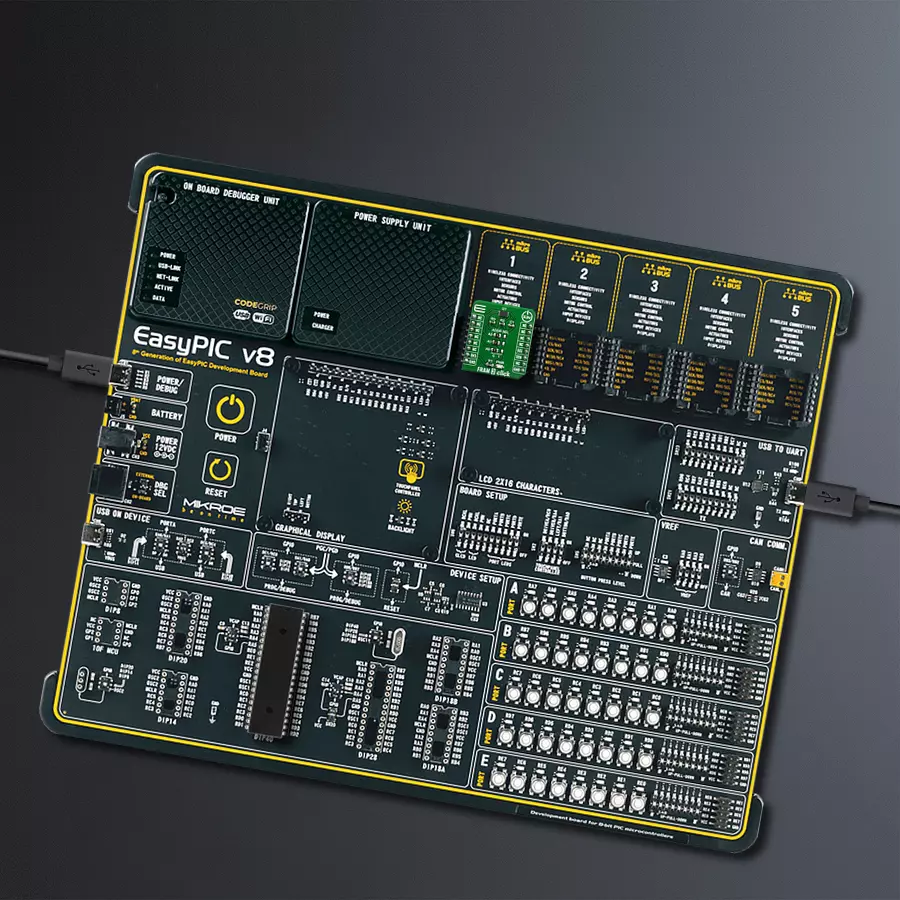

EasyPIC v8 是一款专为快速开发嵌入式应用的需求而特别设计的开发板。它支持许多高引脚计数的8位PIC微控制器,来自Microchip,无论它们的引脚数量如何,并且具有一系列独特功能,例如首次集成的调试器/程序员。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。得益于创新的制造技术,EasyPIC v8 提供了流畅而沉浸式的工作体验,允许在任何情况下、任何地方、任何时候都能访问。

EasyPIC v8 开发板的每个部分都包含了使同一板块运行最高效的必要组件。除了先进的集成CODEGRIP程 序/调试模块,该模块提供许多有价值的编程/调试选项和与Mikroe软件环境的无缝集成外,该板还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括电池、外部12V电源供应和通过USB Type-C(USB-C)连接器的电源。通信选项如USB-UART、USB DEVICE和CAN也包括在内,包括 广受好评的mikroBUS™标准、两种显示选项(图形和

基于字符的LCD)和几种不同的DIP插座。这些插座覆盖了从最小的只有八个至四十个引脚的8位PIC MCU的广泛范围。EasyPIC v8 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。

EasyPIC v8 horizontal image

微控制器概述

MCU卡片 / MCU

PIC18LF45K22

建筑

PIC

MCU 内存 (KB)

32

硅供应商

Microchip

引脚数

40

RAM (字节)

1536

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
I2C Clock
RC3
SCL
I2C Data
RC4
SDA
NC
NC
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

FRAM 3 Click Schematic schematic

一步一步来

项目组装

EasyPIC v8 front image hardware assembly

从选择您的开发板和Click板™开始。以EasyPIC v8作为您的开发板开始。

EasyPIC v8 front image hardware assembly
GNSS2 Click front image hardware assembly
MCU DIP 40 hardware assembly
EasyPIC v8 Access DIPMB 1 - upright/background hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
NECTO Compiler Selection Step Image hardware assembly
NECTO Output Selection Step Image hardware assembly
Necto image step 6 hardware assembly
Necto DIP image step 7 hardware assembly
Necto image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto PreFlash Image hardware assembly

软件支持

库描述

此库包含FRAM 3 Click驱动程序的API。

关键功能:

  • fram3_read_free_access_memory - 读取内存函数

  • fram3_write_free_access_memory - 写入内存函数

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief FRAM3 Click example
 *
 * # Description
 * This application writes data in memmory and reads data from memmory.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes device init
 *
 * ## Application Task
 * Writes and then reads data from memory
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "fram3.h"

// ------------------------------------------------------------------ VARIABLES

static fram3_t fram3;
static log_t logger;

static char write_data[ 7 ] = { 'M', 'i', 'k', 'r', 'o', 'E', 0 };

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    fram3_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    fram3_cfg_setup( &cfg );
    FRAM3_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    fram3_init( &fram3, &cfg );
}

void application_task (  )
{
    char read_data[ 7 ];
    uint8_t cnt;
    uint8_t status_check;

    log_printf( &logger, " - Writing...  \r\n" );
    Delay_ms ( 500 );
    status_check = fram3_write_free_access_memory( &fram3, 0x00, &write_data[ 0 ], 7 );
    if ( status_check == FRAM3_ERROR )
    {
        log_printf( &logger, " - ERROR WRITING!!! \r\n" );
        for ( ; ; );
    }

    log_printf( &logger, " - Reading... \r\n" );
    Delay_ms ( 500 );
    status_check = fram3_read_free_access_memory( &fram3, 0x00, &read_data[ 0 ], 7 );
    if ( status_check == FRAM3_ERROR )
    {
        log_printf( &logger, " - ERROR READING!!! \r\n" );
        for ( ; ; );
    }

    for ( cnt = 0; cnt < 7; cnt++ )
    {
        log_printf( &logger, " %c ", read_data[ cnt ] );
        Delay_ms ( 100 );
    }
    log_printf( &logger, " \r\n " );
    Delay_ms ( 1000 );
    log_printf( &logger, "__________________________\r\n " );
    Delay_ms ( 500 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
