使用TPS7A83A和PIC18LF25K42确保稳定可靠的输出电压,电压降最小

释放电压控制中的效率

LDO Click with EasyPIC v8

已发布 6月 26, 2024

点击板

LDO Click

开发板

EasyPIC v8

编译器

NECTO Studio

微控制器单元

PIC18LF25K42

见证电压精度和低压差完美表现,我们的LDO稳压器设定了准确高效电压控制的标准。

A

A

硬件概览

它是如何工作的?

LDO Click基于TPS7A83A,这是一款来自德州仪器的高电流(2A)、低噪声、高精度和低压差线性稳压器。TPS7A83A具有多种特性,使其在各种应用中非常有用,例如高精度、高PSR输出和电压调节部分的快速瞬态响应,以及内部保护功能,如热关断和折返电流限制。所有这些特性使得该Click板™成为在生成清洁、准确电源方面解决许多挑战性问题的强大解决方案。通过mikroBUS™插座的EN引脚可以轻松启用TPS7A8300A,提供开启/关闭TPS7A8300A的开关操作。它具有从0.8V到3.95V的引脚可编程输出电压,分辨率为50mV,或使用外部电阻分压器(R9和R10)可以调

节从0.8V到5.2V的电压。引脚可编程输出电压得益于TCA9534A,这是一款来自德州仪器的I2C可配置I/O扩展器,通过设置连接到TPS7A83A内部反馈网络的适当电压设置引脚,编程调节输出电压。TCA9534A扩展器还可以通过将标记为ADDR SEL的SMD跳线设置到适当位置(标记为0和1)来选择其I2C从设备地址的最低有效位(LSB)。可调输出电压通过电压分压电阻实现,其相应的值可以在数据表中找到。板上的一个电源端子是VBIAS端子,当内部电压被钳位时,它最小化内部电荷泵噪声,从而降低整体输出噪声底线。该轨道使得在低输入电压、低输出电压(LILO)条件

下(VEXT=1.2V,VOUT =1V)使用成为可能,以减少TPS7A8300A的功耗。使用VBIAS电压改善了VEXT≤2.2V的DC和AC性能。该Click板™可以通过VCC SEL跳线选择使用3.3V或5V逻辑电压水平,这样3.3V和5V的MCU都能正确使用通信线。此外,通过标记为VIN SEL的跳线可以选择TPS7A83A的电源,从1.1V到6.5V范围内的外部电源端子或选定的mikroBUS™电源轨供电。然而,该Click板™配备了包含易于使用功能和示例代码的库,可用作进一步开发的参考。

LDO Click hardware overview image

功能概述

开发板

EasyPIC v8 是一款专为快速开发嵌入式应用的需求而特别设计的开发板。它支持许多高引脚计数的8位PIC微控制器,来自Microchip,无论它们的引脚数量如何,并且具有一系列独特功能,例如首次集成的调试器/程序员。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。得益于创新的制造技术,EasyPIC v8 提供了流畅而沉浸式的工作体验,允许在任何情况下、任何地方、任何时候都能访问。

EasyPIC v8 开发板的每个部分都包含了使同一板块运行最高效的必要组件。除了先进的集成CODEGRIP程 序/调试模块,该模块提供许多有价值的编程/调试选项和与Mikroe软件环境的无缝集成外,该板还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括电池、外部12V电源供应和通过USB Type-C(USB-C)连接器的电源。通信选项如USB-UART、USB DEVICE和CAN也包括在内,包括 广受好评的mikroBUS™标准、两种显示选项(图形和

基于字符的LCD)和几种不同的DIP插座。这些插座覆盖了从最小的只有八个至四十个引脚的8位PIC MCU的广泛范围。EasyPIC v8 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。

EasyPIC v8 horizontal image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC

MCU 内存 (KB)

32

硅供应商

Microchip

引脚数

28

RAM (字节)

2048

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
Enable
RA5
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
I2C Clock
RC3
SCL
I2C Data
RC4
SDA
Power Supply
5V
5V
Ground
GND
GND
2

“仔细看看!”

Click board™ 原理图

LDO Click Schematic schematic

一步一步来

项目组装

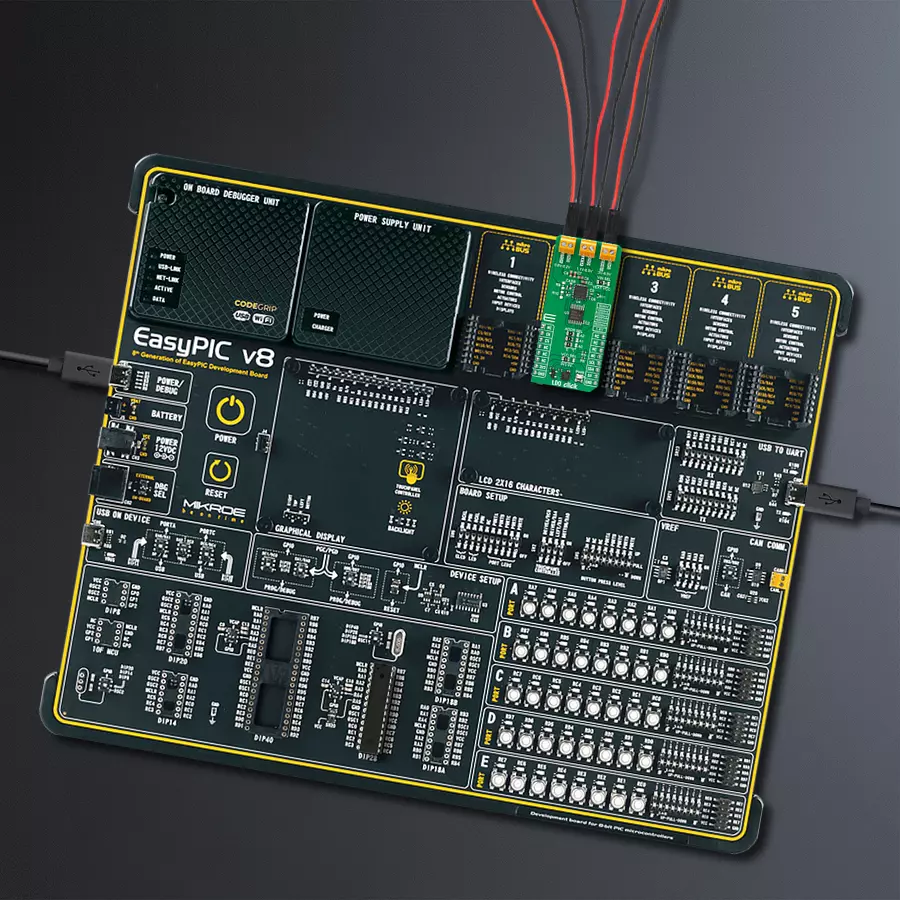

EasyPIC v8 front image hardware assembly

从选择您的开发板和Click板™开始。以EasyPIC v8作为您的开发板开始。

EasyPIC v8 front image hardware assembly
GNSS2 Click front image hardware assembly
MCU DIP 40 hardware assembly
GNSS2 Click complete accessories setup image hardware assembly
EasyPIC v8 Access DIPMB 1 - upright/background hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
NECTO Compiler Selection Step Image hardware assembly
NECTO Output Selection Step Image hardware assembly
Necto image step 6 hardware assembly
Necto DIP image step 7 hardware assembly
Necto image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto PreFlash Image hardware assembly

软件支持

库描述

该库包含 LDO Click 驱动程序的 API。

关键功能:

  • ldo_enable_device - 此函数通过将EN引脚设置为高逻辑状态来启用设备

  • ldo_disable_device - 此函数通过将EN引脚设置为低逻辑状态来禁用设备

  • ldo_set_vout - 此函数设置电压输出

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief LDO Click example
 *
 * # Description
 * This example demonstrates the use of LDO Click by changing the output voltage.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver and performs the device default configuration.
 *
 * ## Application Task
 * Changes the output voltage every 3 seconds and displays on the USB UART
 * the currently set voltage output value.
 *
 * @note
 * In order to have up to 3950mV at VOUT you will need to move the VIN SEL on-board jumper
 * to the VEXT position and provide at least 3950mV voltage input at the VEXT terminal.
 * Otherwise, the maximum level of VOUT will be limited to 3.3V system voltage.
 *
 * @author Stefan Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "ldo.h"

static ldo_t ldo;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    ldo_cfg_t ldo_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    ldo_cfg_setup( &ldo_cfg );
    LDO_MAP_MIKROBUS( ldo_cfg, MIKROBUS_1 );
    if ( I2C_MASTER_ERROR == ldo_init( &ldo, &ldo_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( LDO_ERROR == ldo_default_cfg ( &ldo ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    static uint16_t vout = LDO_VOUT_MIN;
    if ( LDO_OK == ldo_set_vout ( &ldo, vout ) )
    {
        log_printf ( &logger, " VOUT: %u mV\r\n\n", vout );
    }
    vout += LDO_VOUT_STEP;
    if ( vout > LDO_VOUT_MAX )
    {
        vout = LDO_VOUT_MIN;
    }
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
