实现模拟信号与数字信号的相互转换,提供卓越的精度与保真度,广泛适用于音频处理、工业自动化等多种应用场景。
A
A
硬件概览
它是如何工作的?

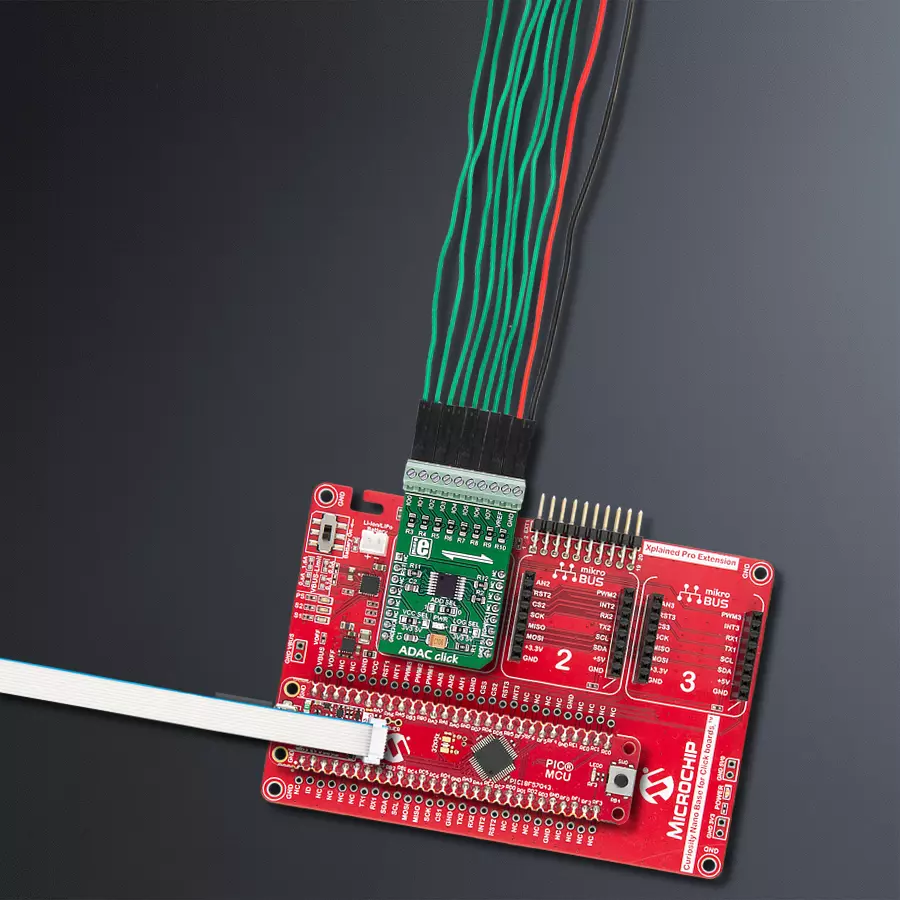

ADAC Click 基于 AD5593R,这是 Analog Devices 生产的一款8通道12位ADC、DAC和GPIO。这款 Click 设计用于在3.3V或5V电源供应下运行。ADAC Click 通过I2C接口与目标微控制器通信,mikroBUS™线上的RST引脚提供额外功能。每个通道可以单独设置为
ADC、DAC或GPIO。通过I2C可以读取12位转换值。AD5593R具有八个输入/输出(I/O)引脚,这些引脚可以独立配置为数字模拟转换器(DAC)输出、模拟数字转换器(ADC)输入、数字输出或数字输入。当I/O引脚配置为模拟输出时,由12位DAC驱动。DAC的输出范围
为0 V至VREF或0 V至2×VREF。当I/O引脚配置为模拟输入时,它通过模拟复用器连接到12位ADC。ADC的输入范围为0 V至VREF或0 V至2 × VREF。I/O引脚也可以配置为通用数字输入或输出(GPIO)。
功能概述
开发板
PIC18F57Q43 Curiosity Nano 评估套件是一款尖端的硬件平台,旨在评估 PIC18-Q43 系列内的微控制器。其设计的核心是包含了功能强大的 PIC18F57Q43 微控制器(MCU),提供先进的功能和稳健的性能。这个评估套件的关键特点包括一个黄 色用户 LED 和一个响应灵敏的机械用户开关,提供无
缝的交互和测试。为一个 32.768kHz 水晶振荡器足迹提供支持,确保精准的定时能力。套件内置的调试器拥有一个绿色电源和状态 LED,使编程和调试变得直观高效。此外,增强其实用性的还有虚拟串行端口 (CDC)和一个调试 GPIO 通道(DGI GPIO),提供广泛的连接选项。该套件通过 USB 供电,拥有由
MIC5353 LDO 调节器提供支持的可调目标电压功能,确保在 1.8V 至 5.1V 的输出电压范围内稳定运行,最大输出电流为 500mA,受环境温度和电压限制。
微控制器概述
MCU卡片 / MCU

建筑
PIC
MCU 内存 (KB)
128
硅供应商
Microchip
引脚数
48
RAM (字节)
8196
你完善了我!
配件
Curiosity Nano Base for Click boards 是一款多功能硬件扩展平台,专为简化 Curiosity Nano 套件与扩展板之间的集成而设计,特别针对符合 mikroBUS™ 标准的 Click 板和 Xplained Pro 扩展板。这款创新的基板(屏蔽板)提供了无缝的连接和扩展可能性,简化了实验和开发过程。主要特点包括从 Curiosity Nano 套件提供 USB 电源兼容性,以及为增强灵活性而提供的另一种外部电源输入选项。板载锂离子/锂聚合物充电器和管理电路确保电池供电应用的平稳运行,简化了使用和管理。此外,基板内置了一个固定的 3.3V 电源供应单元,专用于目标和 mikroBUS™ 电源轨,以及一个固定的 5.0V 升压转换器,专供 mikroBUS™ 插座的 5V 电源轨,为各种连接设备提供稳定的电力供应。
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
ADAC Click 演示应用程序使用 NECTO Studio开发,确保与 mikroSDK 的开源库和工具兼容。该演示设计为即插即用,可与所有具有 mikroBUS™ 插座的 开发板、入门板和 mikromedia 板完全兼容,用于快速实现和测试。
示例描述
本示例演示了如何初始化、配置并使用 ADAC Click 模块。该模块集成了模数转换器(ADC)与数模转换器(DAC)。外部电源用于设定模拟输入信号的最大电压,默认限制为 2.5V。输入可使用任意外部模拟信号,输出则需通过万用表在相应通道进行读取。
关键功能:
adac_cfg_setup
- 配置对象初始化函数。adac_init
- 初始化函数,配置所需引脚与外设。adac_default_cfg
- 执行 ADAC Click 的默认配置操作。adac_write_dac
- 通过 I²C 接口向 DAC 写入数字值。adac_read_adc
- 通过 I²C 接口读取 ADC 模拟输入数据。adac_set_configuration
- 设置 Click 模块的工作配置。
应用初始化
初始化并配置 Click 板和日志模块,先进行硬件复位,然后加载默认配置。
应用任务
首先以 10ms 间隔将 0 到 256 的数字值依次写入 DAC 通道 3;随后连续读取 ADC 通道 4 的模拟输入值 10 次,并将读取结果通过 UART 控制台输出显示。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief ADAC Click example
*
* # Description
* This example showcases how to initialize, configure and use the ADAC Click module. The Click
* has an ADC and a DAC. An external power supply sets the maximum voltage of the input analog
* signal, which is bound to 2.5 V by default. For the input any external analog signal will
* suffice and a multimeter is needed to read the output on one of the channels.
*
* The demo application is composed of two sections :
*
* ## Application Init
* This function initializes and configures the Click and logger modules. It does a hardware
* reset first and after that configures the Click module using default settings.
*
* ## Application Task
* This function first writes digital values ranging from 0 to 256 to output channel 3 with a
* 10 millisecond delay between iterations and after that reads analog values from channel 4
* 10 times and displays results in the UART console.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "adac.h"
// ------------------------------------------------------------------ VARIABLES
static adac_t adac;
static log_t logger;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( )
{
log_cfg_t log_cfg;
adac_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
adac_cfg_setup( &cfg );
ADAC_MAP_MIKROBUS( cfg, MIKROBUS_1 );
adac_init( &adac, &cfg );
Delay_ms ( 100 );
adac_hardware_reset( &adac );
Delay_ms ( 100 );
adac_set_configuration( &adac, ADAC_POWER_REF_CTRL, ADAC_VREF_ON, ADAC_NO_OP );
Delay_ms ( 100 );
log_printf( &logger, "\r\n Click module initialized \r\n" );
Delay_ms ( 500 );
}
void application_task ( )
{
uint16_t adc_val;
uint16_t cnt;
uint8_t chan;
log_printf( &logger, "\r\n *** DAC : write ***\r\n" );
adac_set_configuration( &adac, ADAC_DAC_CONFIG, ADAC_NO_OP, ADAC_IO3 );
Delay_ms ( 100 );
for ( cnt = 0; cnt < 0xFF; cnt +=4 )
{
adac_write_dac( &adac, ADAC_PB_PIN3, cnt / 0x100, cnt % 0x100 );
Delay_ms ( 10 );
log_printf( &logger, " > write... \r\n" );
}
log_printf( &logger, "-------------------\r\n" );
Delay_ms ( 1000 );
log_printf( &logger, "\r\n *** ADC : read ***\r\n" );
adac_set_configuration( &adac, ADAC_ADC_CONFIG, ADAC_NO_OP, ADAC_IO4 );
Delay_ms ( 100 );
adac_set_configuration( &adac, ADAC_ADC_SEQUENCE, ADAC_SEQUENCE_ON, ADAC_IO4 );
for( cnt = 0; cnt < 10; cnt++ )
{
adc_val = adac_read_adc( &adac, &chan );
log_printf( &logger, " channel : %d\r\n", ( uint16_t ) chan );
log_printf( &logger, " val : %d\r\n", adc_val );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
}
log_printf( &logger, "-------------------\r\n" );
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
