我们的解决方案旨在提供对ERM和LRA振动马达的精确控制,为企业提供了优化振动体验并满足各种应用需求的工具。
A
A
硬件概览
它是如何工作的?
Haptic Click 基于德州仪器的DRV2605,这是一款用于ERM和LRA的触觉驱动器,具有内置库和智能环路架构。它旨在通过共享I2C总线对ERM和LRA执行器提供高度灵活的触觉控制,从而减轻了主机MCU产生PWM驱动信号的负担,并节省了昂贵的定时器中断和硬件引脚。使用ToushSense® 2200软件还消除了设计波形的需要。它包括一个庞大的效果库和音频振动功能,具有实时播放模式,允许主机MCU绕过库播放引擎,并直接通过I2C从主机播放波形。智能环路架构可轻松实
现LRA的自动共振驱动和经过优化反馈的ERM驱动。音频到触觉模式会自动将音频输入信号转换为有意义的触觉效果。HAPTIC CLICK通过标准的I2C 2线接口与主机MCU通信,通过mikroBUS™插座连接。DRV2605的音频输入信号通过3.5mm音频插孔传输。可以通过一对R4和R5跳线选择通道侧(左侧或右侧),默认情况下选择了R5,从而选择正确的通道。当未 焊接PWM SEL跳线时,PWM SEL跳线会关闭PWM触发,从而避免与音频输出的潜在干扰。LRA/ERM螺钉端子
用于连接触觉马达。此外,该Click board™还配备了用于在开发过程中连接测量设备的测试点。这些测试点连接到了朝向LRA/ERM螺钉端子的DRV2605输出。通过PWR SEL跳线,此Click board™可以选择使用3.3V或5V逻辑电压级别。这样,既能够使用3.3V,也能够使用5V逻辑电压级别的MCU可以正确地使用通信线路。此外,该Click board™配备了一个包含易于使用的功能和示例代码的库,可用作进一步开发的参考。
功能概述
开发板
PIC18F57Q43 Curiosity Nano 评估套件是一款尖端的硬件平台,旨在评估 PIC18-Q43 系列内的微控制器。其设计的核心是包含了功能强大的 PIC18F57Q43 微控制器(MCU),提供先进的功能和稳健的性能。这个评估套件的关键特点包括一个黄 色用户 LED 和一个响应灵敏的机械用户开关,提供无
缝的交互和测试。为一个 32.768kHz 水晶振荡器足迹提供支持,确保精准的定时能力。套件内置的调试器拥有一个绿色电源和状态 LED,使编程和调试变得直观高效。此外,增强其实用性的还有虚拟串行端口 (CDC)和一个调试 GPIO 通道(DGI GPIO),提供广泛的连接选项。该套件通过 USB 供电,拥有由
MIC5353 LDO 调节器提供支持的可调目标电压功能,确保在 1.8V 至 5.1V 的输出电压范围内稳定运行,最大输出电流为 500mA,受环境温度和电压限制。
微控制器概述
MCU卡片 / MCU

建筑
PIC
MCU 内存 (KB)
128
硅供应商
Microchip
引脚数
48
RAM (字节)
8196
你完善了我!
配件
Curiosity Nano Base for Click boards 是一款多功能硬件扩展平台,专为简化 Curiosity Nano 套件与扩展板之间的集成而设计,特别针对符合 mikroBUS™ 标准的 Click 板和 Xplained Pro 扩展板。这款创新的基板(屏蔽板)提供了无缝的连接和扩展可能性,简化了实验和开发过程。主要特点包括从 Curiosity Nano 套件提供 USB 电源兼容性,以及为增强灵活性而提供的另一种外部电源输入选项。板载锂离子/锂聚合物充电器和管理电路确保电池供电应用的平稳运行,简化了使用和管理。此外,基板内置了一个固定的 3.3V 电源供应单元,专用于目标和 mikroBUS™ 电源轨,以及一个固定的 5.0V 升压转换器,专供 mikroBUS™ 插座的 5V 电源轨,为各种连接设备提供稳定的电力供应。
Vibration ERM Motor 9K RPM 3V (VC1026B002F - 旧的 MPN C1026B002F) 是由 Vybronics 设计的一款紧凑型离心旋转质量(ERM)电机。这种类型的电机在其转子上装有一个小的偏心重量,因此在旋转时还会产生振动效果,通常用于许多小型手持设备的触觉反馈。由于其直径为10mm的圆形形状,VC1026B002F通常被称为硬币电机。该振动电机的主要特性是其供电电压,此处为3VDC,最大额定电流为85mA,额定速度为9000RPM,可产生最高的G力/振动能量为0.80GRMS。它还可以使用自粘胶带将其安装在PCB上或产品外壳的内壁上。
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

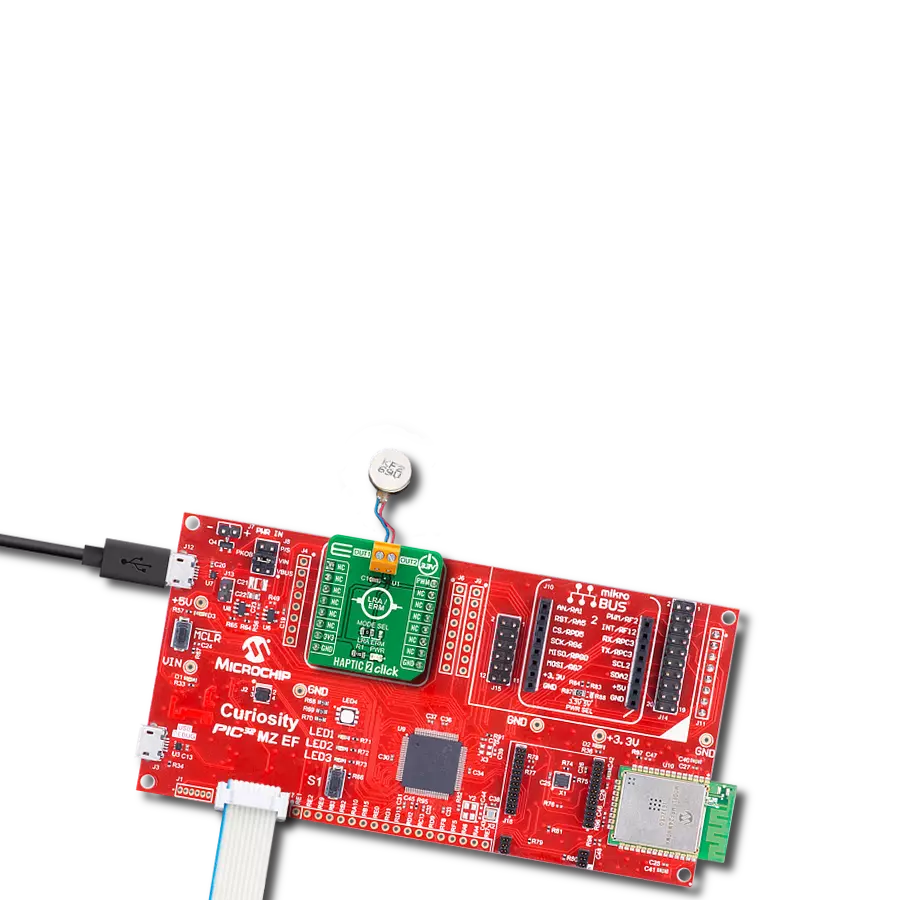

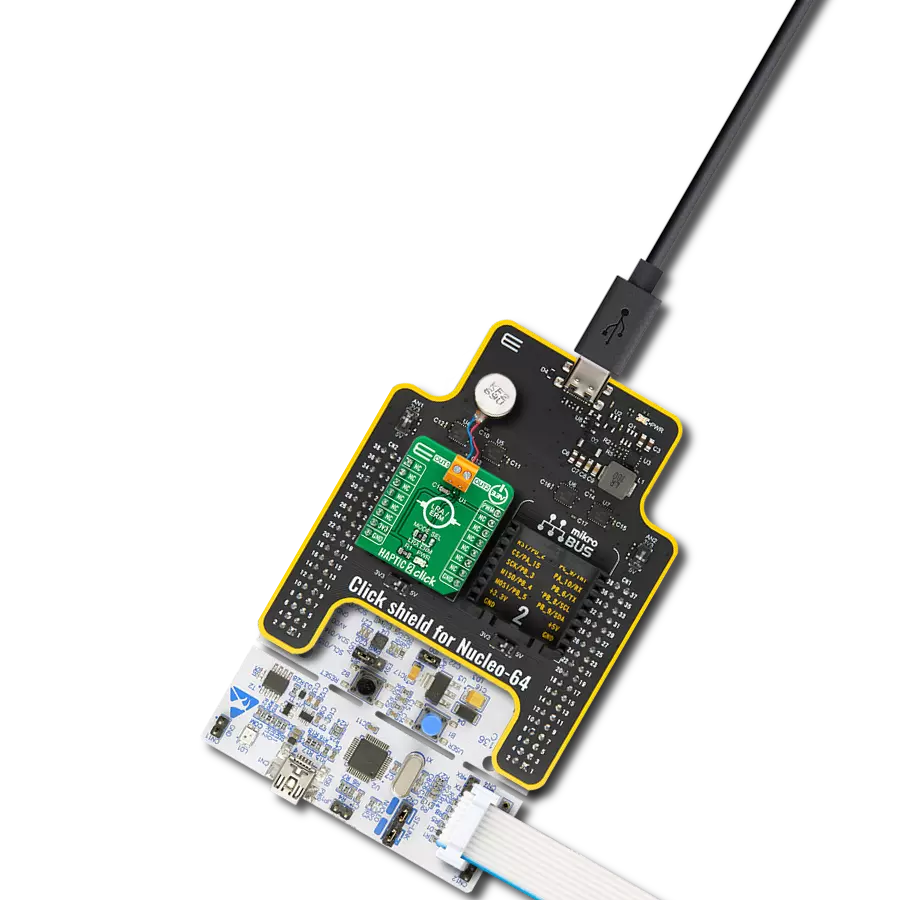

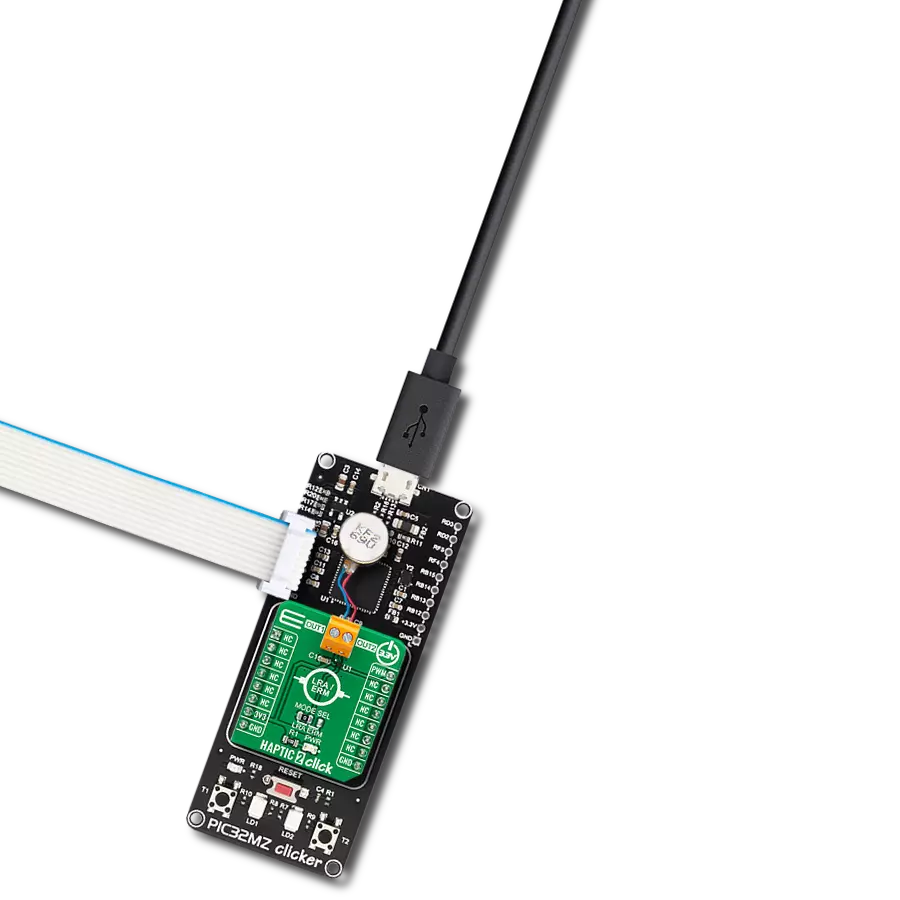

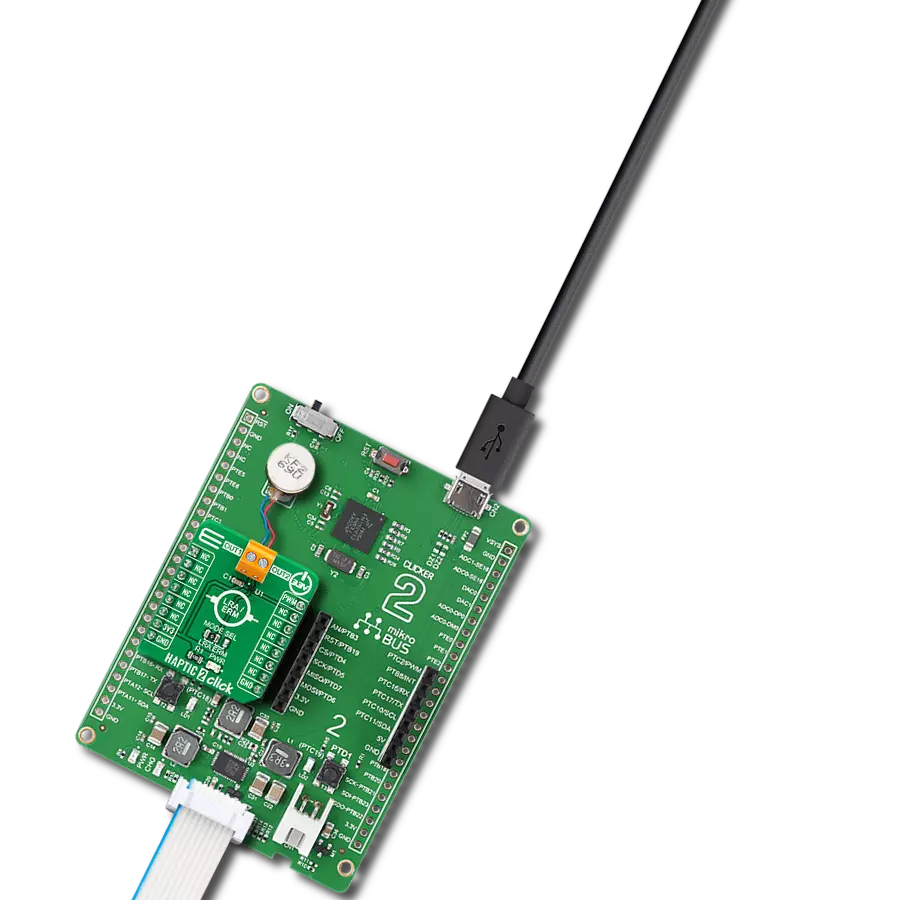

项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
这个库包含 HAPTIC Click 驱动程序的 API。
关键功能:
haptic_enable
- 启用设备功能的函数。haptic_disable
- 禁用设备功能的函数。haptic_set_mode
- 将 Haptic click 设置为所需模式的函数。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief Haptic Click example
*
* # Description
* This application generate vibrations from the lower frequency range of the audio input.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Configures the click board in Audio-to-Vibe mode.
*
* ## Application Task
* An infinite loop.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "haptic.h"
// ------------------------------------------------------------------ VARIABLES
static haptic_t haptic;
static log_t logger;
void application_init ( void )
{
log_cfg_t log_cfg;
haptic_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
haptic_cfg_setup( &cfg );
HAPTIC_MAP_MIKROBUS( cfg, MIKROBUS_1 );
haptic_init( &haptic, &cfg );
log_printf( &logger, " Configuring the click board...\r\n" );
log_printf( &logger, "----------------------- \r\n" );
haptic_enable( &haptic );
haptic_set_mode( &haptic, HAPTIC_MODE_AUTOCAL );
haptic_start_motor( &haptic );
Delay_ms( 500 );
haptic_set_mode( &haptic, HAPTIC_MODE_AUDIOVIBE );
haptic_enable_ac_coulping( &haptic );
haptic_set_input_to_analog( &haptic );
log_printf( &logger, " The click board is configured in Audio-to-Vibe mode...\r\n" );
}
void application_task ( void )
{
// Nothing to do here...
}
void main ( void )
{
application_init( );
for ( ; ; )
{
application_task( );
}
}
// ------------------------------------------------------------------------ END
