无论任务如何,都能通过 ANV32AA1WDK66 和 PIC18F57Q43 快速处理数据

通过我们的 SRAM 解决方案解锁前所未有的速度

SRAM 3 Click with Curiosity Nano with PIC18F57Q43

已发布 6月 24, 2024

点击板

SRAM 3 Click

开发板

Curiosity Nano with PIC18F57Q43

编译器

NECTO Studio

微控制器单元

PIC18F57Q43

使用我们的SRAM存储器,您可以信赖数据的完整性和快速访问,以支持关键操作。

A

A

硬件概览

它是如何工作的?

SRAM 3 Click 基于 ANV32AA1WDK66,这是一款串行非易失性 SRAM,具有双内存架构和 SPI 串行接口,由 Anvo-System Dresden 提供,组织为 128k 字,每个字为 8 位。该内存在每个存储单元中包含一个硅-氧化物-氮化物-氧化物-硅(SONOS)闪存存储元件。如果操作电压不可预见地下降到定义值以下,SONOS 技术能够在不到 15 毫秒的时间内实现非易失性数据存储。SRAM 3 Click 集成的掉电功能具有小于 1µA 的待机电流,确保低功耗,从掉电模式恢复的时间通常为 60µs。ANV32AA1WDK66 具有独特的安全特性,如校验和保护的内存访问(安全读取和安全写入

指令)和时间监控,确保了该 Click board™ 的高度可靠性。损坏的数据不能覆盖现有内存内容;即使是有效数据也不会覆盖损坏的地址。SRAM 3 Click 还提供了一些 SRAM 的显著优势,如快速访问时间和无限的写/读耐久性。SRAM 3 Click 集成了一个额外的 IC,即 TXB0108PWR,这是德州仪器的一款 8 位双向电压电平转换器。这使得 Click board™ 可以与更多种类的 MCU 一起使用,同时,TXB0108PWR 可以保护 ANV32AA1WDK66 免受高达 ±15 kV 的静电放电(ESD),使得 SRAM 3 Click 成为非常可靠的嵌入式存储解决方案。ANV32AA1WDK66 使用标准 SPI 串行

接口与 MCU 通信,支持模式 0 和 3,最大频率为 66 MHz。它还具有一个额外的 HOLD 功能,该功能通过 mikroBUS™ 插槽的 PWM 引脚标记为 HLD。这个引脚与 CS 引脚一起用于选择设备。当设备被选择并且串行序列正在进行时,HLD 引脚可以暂停与主设备的串行通信而不会重置串行序列。这个 Click board™ 可以通过 VCC SEL 跳线选择使用 3.3V 或 5V 逻辑电压水平。这样,3.3V 和 5V 的 MCU 都可以正确使用通信线路。此外,这个 Click board™ 配备了一个包含易于使用的函数和示例代码的库,可以作为进一步开发的参考。

SRAM 3 Click hardware overview image

功能概述

开发板

PIC18F57Q43 Curiosity Nano 评估套件是一款尖端的硬件平台,旨在评估 PIC18-Q43 系列内的微控制器。其设计的核心是包含了功能强大的 PIC18F57Q43 微控制器(MCU),提供先进的功能和稳健的性能。这个评估套件的关键特点包括一个黄 色用户 LED 和一个响应灵敏的机械用户开关,提供无

缝的交互和测试。为一个 32.768kHz 水晶振荡器足迹提供支持,确保精准的定时能力。套件内置的调试器拥有一个绿色电源和状态 LED,使编程和调试变得直观高效。此外,增强其实用性的还有虚拟串行端口 (CDC)和一个调试 GPIO 通道(DGI GPIO),提供广泛的连接选项。该套件通过 USB 供电,拥有由

 MIC5353 LDO 调节器提供支持的可调目标电压功能,确保在 1.8V 至 5.1V 的输出电压范围内稳定运行,最大输出电流为 500mA,受环境温度和电压限制。

PIC18F57Q43 Curiosity Nano double side image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC

MCU 内存 (KB)

128

硅供应商

Microchip

引脚数

48

RAM (字节)

8196

你完善了我!

配件

Curiosity Nano Base for Click boards 是一款多功能硬件扩展平台,专为简化 Curiosity Nano 套件与扩展板之间的集成而设计,特别针对符合 mikroBUS™ 标准的 Click 板和 Xplained Pro 扩展板。这款创新的基板(屏蔽板)提供了无缝的连接和扩展可能性,简化了实验和开发过程。主要特点包括从 Curiosity Nano 套件提供 USB 电源兼容性,以及为增强灵活性而提供的另一种外部电源输入选项。板载锂离子/锂聚合物充电器和管理电路确保电池供电应用的平稳运行,简化了使用和管理。此外,基板内置了一个固定的 3.3V 电源供应单元,专用于目标和 mikroBUS™ 电源轨,以及一个固定的 5.0V 升压转换器,专供 mikroBUS™ 插座的 5V 电源轨,为各种连接设备提供稳定的电力供应。

Curiosity Nano Base for Click boards accessories 1 image

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
SPI Chip Select
PD4
CS
SPI Clock
PC6
SCK
SPI Data OUT
PC5
MISO
SPI Data IN
PC4
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Data Transfer Pause
PB0
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

SRAM 3 Click Schematic schematic

一步一步来

项目组装

Curiosity Nano Base for Click boards front image hardware assembly

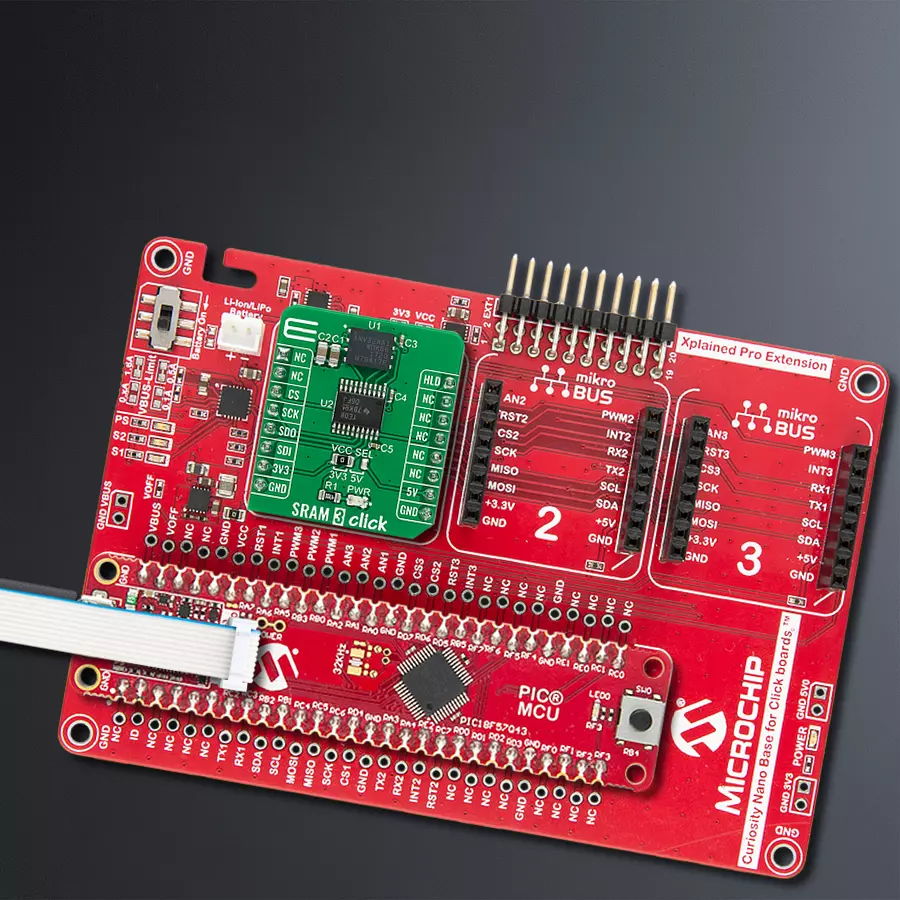

从选择您的开发板和Click板™开始。以Curiosity Nano with PIC18F57Q43作为您的开发板开始。

Curiosity Nano Base for Click boards front image hardware assembly
Charger 27 Click front image hardware assembly
PIC18F47Q10 Curiosity Nano front image hardware assembly
Prog-cut hardware assembly
Board mapper by product8 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC18F57Q43 Curiosity MCU Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

该库包含 SRAM 3 Click 驱动程序的 API。

关键功能:

  • sram3_enable_write - 该函数用于启用对内存、状态寄存器或用户序列的写入。

  • sram3_disable_write - 该函数用于禁用对内存、状态寄存器或用户序列的写入。

  • sram3_protect_memory - 该函数用于保护内存的部分区域不被写入。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief SRAM3 Click example
 *
 * # Description
 * This is an example that shows the use of SRAM memory, using SRAM 3 Click. SRAM 3 Click is based on ANV32AA1W,
 * and ANV32AA1W is a 1Mb serial SRAM with a non-volatile SONOS storage element included with each memory cell,
 * organized as 128k words of 8 bits each. The devices are accessed by a high speed SPI-compatible bus.
 * Specifically in this example, we used the high-speed SPI communication characteristics to write data to a specific
 * registration address and read it.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initialization SPI module, logger initalization and Click initialization.
 *
 * ## Application Task
 * First, we write the data to the registry address 0x00, and then we read the data from 0x00 address.
 *
 * @author Jelena Milosavljevic
 *
 */

#include "board.h"
#include "log.h"
#include "sram3.h"

static sram3_t sram3;
static log_t logger;
uint8_t buf[10] = { 'M','i','k','r','o','E', 0 };

void application_init ( void ) {
    log_cfg_t log_cfg;         /**< Logger config object. */
    sram3_cfg_t sram3_cfg;     /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    sram3_cfg_setup( &sram3_cfg );
    SRAM3_MAP_MIKROBUS( sram3_cfg, MIKROBUS_1 );
    err_t init_flag  = sram3_init( &sram3, &sram3_cfg );
    if ( SPI_MASTER_ERROR == init_flag ) {
        log_error( &logger, " Application Init Error. " );
        log_info( &logger, " Please, run program again... " );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
    sram3_release_hold( &sram3 );
    Delay_ms ( 100 );
}

void application_task ( void ) {
    char buff_out[ 10 ] = { 0 };

    log_printf( &logger, "Writing [ %s ] to memory...\r\n", buf );
    sram3_enable_write( &sram3 );
    sram3_write( &sram3, 0x00, &buf[0], 6 );

    Delay_ms ( 100 );
    sram3_read( &sram3, 0x00, &buff_out[0], 6 );
    Delay_ms ( 100 );
    log_printf( &logger, "Data read from memory: %s \r\n", buff_out );
    log_printf( &logger, "---------------------------------------------\r\n" );

    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
