初学者
10 分钟

使用LTC2601和ATmega328揭示数字信号的真正潜力

通过掌握DAC提升数据理解

DAC 2 Click with Arduino UNO Rev3

已发布 6月 24, 2024

点击板

DAC 2 Click

开发板

Arduino UNO Rev3

编译器

NECTO Studio

微控制器单元

ATmega328

我们的解决方案以高准确性为核心,弥合了数字数据与模拟解释之间的差距,提高了您从中获取意义并做出明智决策的能力。

A

A

硬件概览

它是如何工作的?

DAC 2 Click基于LTC2601,这是一款来自Analog Devices的单通道16位电压输出数字到模拟转换器,带有内置的高性能输出缓冲器。DAC输出(VOUT端口)可以直接驱动电容负载高达1000pF或电流负载高达15mA,并且在供电电压轨道的几毫伏内保持良好的线性度。 LTC2601的保证单调性能非常适合各种应用中的数字校准、修调/调节和电平设置应用。这个Click board™通过3线SPI接口(仅写)与MCU通信,最大频

率为50MHz。 LTC2601还提供了一个异步清除引脚,路由到mikroBUS™插座的RST引脚,这在许多伺服和控制应用中是必需的。在此电平触发引脚上低电平逻辑清除所有寄存器,并导致DAC电压输出降至0V。它还将所有寄存器设置为中间刻度代码,并导致DAC电压输出到中间刻度。与任何DAC一样,MCP3551使用参考电压作为差分电压范围。通过将标记为REF SEL的SMD跳线定位到适当位置,可以选择参考电压电平,

可选择来自mikroBUS™电源轨道提供的3.3V或5V,或者来自MCP1541提供的4.096V。这些电压可以用作参考输入,从而实现准确性和稳定性。这个Click board™可以使用PWR SEL跳线选择3.3V和5V逻辑电压电平。这样,3.3V和5V能力的MCU都可以正确地使用通信线。此外,这个Click board™配备了一个包含易于使用的函数和示例代码的库,可用作进一步开发的参考。

DAC 2 Click hardware overview image

功能概述

开发板

Arduino UNO 是围绕 ATmega328P 芯片构建的多功能微控制器板。它为各种项目提供了广泛的连接选项,具有 14 个数字输入/输出引脚,其中六个支持 PWM 输出,以及六个模拟输入。其核心组件包括一个 16MHz 的陶瓷谐振器、一个 USB 连接器、一个电

源插孔、一个 ICSP 头和一个复位按钮,提供了为板 子供电和编程所需的一切。UNO 可以通过 USB 连接到计算机,也可以通过 AC-to-DC 适配器或电池供电。作为第一个 USB Arduino 板,它成为 Arduino 平台的基准,"Uno" 符号化其作为系列首款产品的地

位。这个名称选择,意为意大利语中的 "一",是为了 纪念 Arduino Software(IDE)1.0 的推出。最初与 Arduino Software(IDE)版本1.0 同时推出,Uno 自此成为后续 Arduino 发布的基础模型,体现了该平台的演进。

Arduino UNO Rev3 double side image

微控制器概述

MCU卡片 / MCU

default

建筑

AVR

MCU 内存 (KB)

32

硅供应商

Microchip

引脚数

32

RAM (字节)

2048

你完善了我!

配件

Click Shield for Arduino UNO 具有两个专有的 mikroBUS™ 插座,使所有 Click board™ 设备能够轻松与 Arduino UNO 板进行接口连接。Arduino UNO 是一款基于 ATmega328P 的微控制器开发板,为用户提供了一种经济实惠且灵活的方式来测试新概念并构建基于 ATmega328P 微控制器的原型系统,结合了性能、功耗和功能的多种配置选择。Arduino UNO 具有 14 个数字输入/输出引脚(其中 6 个可用作 PWM 输出)、6 个模拟输入、16 MHz 陶瓷谐振器(CSTCE16M0V53-R0)、USB 接口、电源插座、ICSP 头和复位按钮。大多数 ATmega328P 微控制器的引脚都连接到开发板左右两侧的 IO 引脚,然后再连接到两个 mikroBUS™ 插座。这款 Click Shield 还配备了多个开关,可执行各种功能,例如选择 mikroBUS™ 插座上模拟信号的逻辑电平,以及选择 mikroBUS™ 插座本身的逻辑电压电平。此外,用户还可以通过现有的双向电平转换电压转换器使用任何 Click board™,无论 Click board™ 运行在 3.3V 还是 5V 逻辑电压电平。一旦将 Arduino UNO 板与 Click Shield for Arduino UNO 连接,用户即可访问数百种 Click board™,并兼容 3.3V 或 5V 逻辑电压电平的设备。

Click Shield for Arduino UNO accessories 1 image

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
Asynchronous Clear
PD2
RST
SPI Chip Select
PB2
CS
SPI Clock
PB5
SCK
SPI Data OUT
PB4
MISO
SPI Data IN
PB3
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

DAC 2 Click Schematic schematic

一步一步来

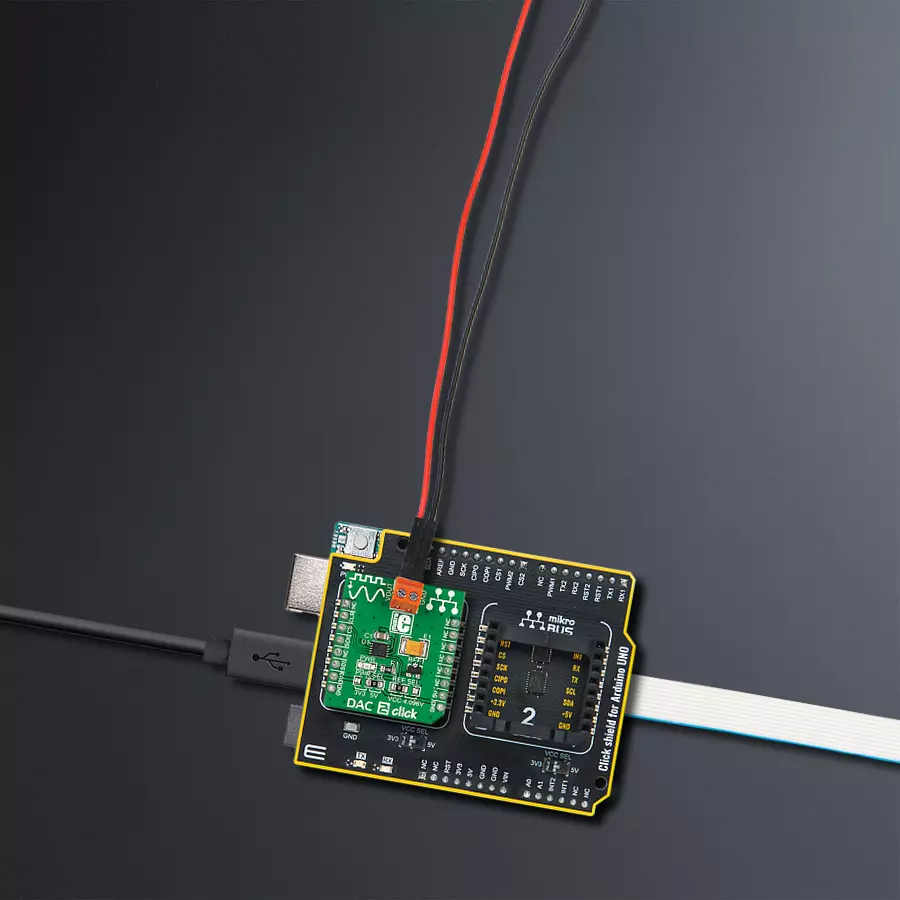

项目组装

Click Shield for Arduino UNO front image hardware assembly

从选择您的开发板和Click板™开始。以Arduino UNO Rev3作为您的开发板开始。

Click Shield for Arduino UNO front image hardware assembly
Arduino UNO Rev3 front image hardware assembly
Charger 27 Click front image hardware assembly
Prog-cut hardware assembly
Charger 27 Click complete accessories setup image hardware assembly
Board mapper by product8 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Arduino UNO MCU Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

该库包含 DAC 2 Click 驱动程序的 API。

关键功能:

  • dac2_default_cfg - 此函数执行 LTC2601 的默认配置。

  • dac2_write_output_voltage_procentage - 此函数需要百分比值(从 0% 到 100%),将其转换为数字输入,并将其转换为从 0 到 Vref [mV] 的输出电压。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Dac2 Click example
 *
 * # Description
 * DAC 2 Click represents a 16-bit digital-to-analog converter.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Application Init performs Logger and Click initialization.
 *
 * ## Application Task
 * This example of the DAC 2 communicates with MCU through the SPI communication,
 * send digital input ( form 0 to 100 with step 1 ) and transforms it
 * to the output voltage, ranging from 0 to Vref [mV].
 *
 * \author Mihajlo Djordjevic
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "dac2.h"

// ------------------------------------------------------------------ VARIABLES

static dac2_t dac2;
static log_t logger;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    dac2_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );
    Delay_ms ( 1000 );

    //  Click initialization.

    dac2_cfg_setup( &cfg );
    DAC2_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    dac2_init( &dac2, &cfg );

    log_printf( &logger, "--------------------------\r\n" );
    log_printf( &logger, " ----- DAC 2  Click ----- \r\n" );
    log_printf( &logger, "--------------------------\r\n" );
    Delay_ms ( 1000 );

    dac2_default_cfg( &dac2 );
    Delay_ms ( 1000 );

    log_printf( &logger, " -- Initialization done --\r\n" );
    log_printf( &logger, "--------------------------\r\n" );
    Delay_ms ( 1000 );
}

void application_task ( void )
{
    uint16_t voltage_out;
    uint8_t value_pct;

    for ( value_pct = 0; value_pct <= 100; value_pct += 10 )
    {
        dac2_write_output_voltage_procentage( &dac2, value_pct );
        voltage_out = value_pct * 50;
        log_printf( &logger, "Voltage Output: %d mV\r\n", voltage_out );

        voltage_out = value_pct;
        log_printf( &logger, "Percentage Output: %d %%\r\n", voltage_out );

        log_printf( &logger, "--------------------------\r\n" );
        Delay_ms ( 1000 );
        Delay_ms ( 1000 );
        Delay_ms ( 1000 );
        Delay_ms ( 1000 );
        Delay_ms ( 1000 );
    }

    log_printf( &logger, "###############################\r\n" );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
