重新定义您的I2C隔离体验,采用我们的热插拔隔离器,电源和数据保护无缝融合,简化您的设置并增强系统可靠性。
A
A
硬件概览
它是如何工作的?
I2C Isolator 2 Click基于ADM3260,这是Analog Devices推出的一款集成了直流到直流转换器的热插拔双I2C隔离器。数字隔离器模块位于双向I2C信号的每一侧。在内部,I2C接口被分成两个单向通道,通过各自专用的iCoupler隔离通道以相反方向进行通信。一个通道感知一侧的电压状态并将其状态传输到对
应的另一侧。这种隔离器可以实现高达1MHz的I2C时钟速度,并支持3 - 5.5V的逻辑电平。I2C Isolator 2 Click使用标准的2线I2C接口,允许宿主MCU与连接的I2C设备之间进行隔离通信。该隔离器允许通过PDIS引脚禁用I2C通信,高逻辑电平时,隔离器将进入待机模式。I2C Isolator 2 Click配备了VIO ISO跳线,允
许您使用隔离的不同逻辑电平工作。默认设置为3V3。此Click板™可以通过VIO SEL跳线选择使用3.3V或5V的逻辑电压电平,这样,3.3V和5V兼容的MCU都可以正确使用通信线。此外,这个Click板™还配备了一个库,包含易于使用的功能和示例代码,可作为进一步开发的参考。
功能概述
开发板
Arduino UNO 是围绕 ATmega328P 芯片构建的多功能微控制器板。它为各种项目提供了广泛的连接选项,具有 14 个数字输入/输出引脚,其中六个支持 PWM 输出,以及六个模拟输入。其核心组件包括一个 16MHz 的陶瓷谐振器、一个 USB 连接器、一个电
源插孔、一个 ICSP 头和一个复位按钮,提供了为板 子供电和编程所需的一切。UNO 可以通过 USB 连接到计算机,也可以通过 AC-to-DC 适配器或电池供电。作为第一个 USB Arduino 板,它成为 Arduino 平台的基准,"Uno" 符号化其作为系列首款产品的地
位。这个名称选择,意为意大利语中的 "一",是为了 纪念 Arduino Software(IDE)1.0 的推出。最初与 Arduino Software(IDE)版本1.0 同时推出,Uno 自此成为后续 Arduino 发布的基础模型,体现了该平台的演进。
微控制器概述
MCU卡片 / MCU

建筑
AVR
MCU 内存 (KB)
32
硅供应商
Microchip
引脚数
28
RAM (字节)
2048
你完善了我!
配件
Click Shield for Arduino UNO 具有两个专有的 mikroBUS™ 插座,使所有 Click board™ 设备能够轻松与 Arduino UNO 板进行接口连接。Arduino UNO 是一款基于 ATmega328P 的微控制器开发板,为用户提供了一种经济实惠且灵活的方式来测试新概念并构建基于 ATmega328P 微控制器的原型系统,结合了性能、功耗和功能的多种配置选择。Arduino UNO 具有 14 个数字输入/输出引脚(其中 6 个可用作 PWM 输出)、6 个模拟输入、16 MHz 陶瓷谐振器(CSTCE16M0V53-R0)、USB 接口、电源插座、ICSP 头和复位按钮。大多数 ATmega328P 微控制器的引脚都连接到开发板左右两侧的 IO 引脚,然后再连接到两个 mikroBUS™ 插座。这款 Click Shield 还配备了多个开关,可执行各种功能,例如选择 mikroBUS™ 插座上模拟信号的逻辑电平,以及选择 mikroBUS™ 插座本身的逻辑电压电平。此外,用户还可以通过现有的双向电平转换电压转换器使用任何 Click board™,无论 Click board™ 运行在 3.3V 还是 5V 逻辑电压电平。一旦将 Arduino UNO 板与 Click Shield for Arduino UNO 连接,用户即可访问数百种 Click board™,并兼容 3.3V 或 5V 逻辑电压电平的设备。
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

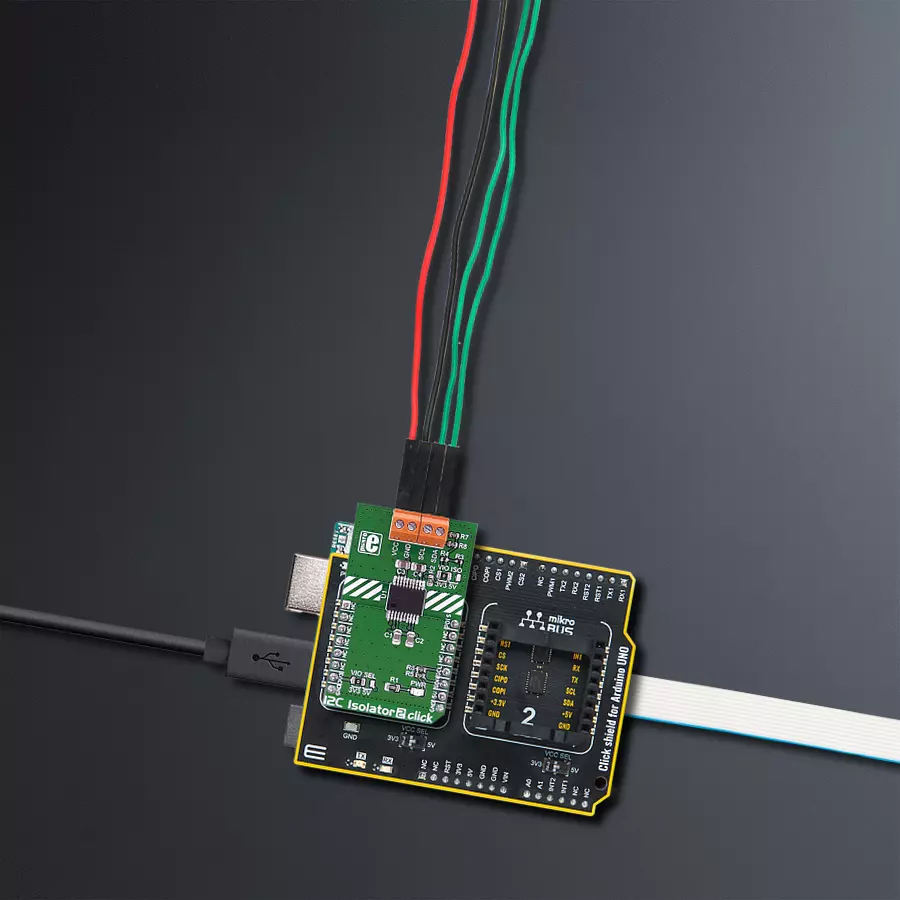

项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
这个库包含了I2C Isolator 2 Click驱动程序的API。
关键功能:
i2cisolator2_write
- 这个函数将所需数据写入I2C总线。i2cisolator2_read
- 这个函数从I2C总线读取所需数量的数据字节。i2cisolator2_set_slave_address
- 这个函数设置从设地址。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief I2C Isolator 2 Click example
*
* # Description
* This example showcases how to initialize, configure and use the I2C Isolator 2 Click module.
* The Click provides I2C lines and power isolation for slave devices. In order for this
* example to work, you need the EEPROM 3 Click.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes the driver and enables the power output.
*
* ## Application Task
* Writes the desired message to EEPROM 3 Click board and reads it back every 2 seconds.
* All data is being displayed on the USB UART where you can track the program flow.
*
* @note
* Make sure to provide the VCC power supply on VCC pin and EEPROM 3 Click.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "i2cisolator2.h"
// ------------------------------------------------------------------ VARIABLES
#define EEPROM3_MEMORY_ADDRESS 0x10000ul
#define EEPROM3_SLAVE_ADDRESS 0x54
#define EEPROM3_DEMO_TEXT "MikroE - I2C Isolator 2 with EEPROM 3 Click!"
static i2cisolator2_t i2cisolator2;
static log_t logger;
// ------------------------------------------------------ ADDITIONAL FUNCTIONS
err_t eeprom3_write_page( uint32_t address, uint8_t *data_in, uint8_t len )
{
uint8_t data_buf[ 257 ] = { 0 };
uint8_t slave_addr = ( uint8_t ) ( ( address >> 16 ) & 0x03 ) | EEPROM3_SLAVE_ADDRESS;
i2cisolator2_set_slave_address ( &i2cisolator2, slave_addr );
data_buf[ 0 ] = ( uint8_t ) ( ( address >> 8 ) & 0xFF );
data_buf[ 1 ] = ( uint8_t ) ( address & 0xFF );
for ( uint8_t cnt = 0; cnt < len; cnt++ )
{
data_buf[ cnt + 2 ] = data_in[ cnt ];
}
return i2cisolator2_write( &i2cisolator2, data_buf, len + 2 );
}
err_t eeprom3_read_page( uint32_t address, uint8_t *data_out, uint8_t len )
{
uint8_t data_buf[ 2 ] = { 0 };
uint8_t slave_addr = ( uint8_t ) ( ( address >> 16 ) & 0x03 ) | EEPROM3_SLAVE_ADDRESS;
i2cisolator2_set_slave_address ( &i2cisolator2, slave_addr );
data_buf[ 0 ] = ( uint8_t ) ( ( address >> 8 ) & 0xFF );
data_buf[ 1 ] = ( uint8_t ) ( address & 0xFF );
err_t error_flag = i2cisolator2_write( &i2cisolator2, data_buf, 2 );
error_flag |= i2cisolator2_read( &i2cisolator2, data_out, len );
return error_flag;
}
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( )
{
log_cfg_t log_cfg;
i2cisolator2_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
// Click initialization.
i2cisolator2_cfg_setup( &cfg );
I2CISOLATOR2_MAP_MIKROBUS( cfg, MIKROBUS_1 );
i2cisolator2_init( &i2cisolator2, &cfg );
i2cisolator2_enable_power( &i2cisolator2, I2CISOLATOR2_POWER_ENABLE );
Delay_ms ( 100 );
log_info( &logger, " Application Task " );
}
void application_task ( )
{
uint8_t read_buf[ 100 ] = { 0 };
if ( I2CISOLATOR2_OK == eeprom3_write_page ( EEPROM3_MEMORY_ADDRESS, EEPROM3_DEMO_TEXT,
strlen( EEPROM3_DEMO_TEXT ) ) )
{
log_printf( &logger, " Demo text message is written to EEPROM 3 Click!\r\n" );
}
Delay_ms ( 1000 );
if ( I2CISOLATOR2_OK == eeprom3_read_page ( EEPROM3_MEMORY_ADDRESS, read_buf,
strlen( EEPROM3_DEMO_TEXT ) ) )
{
read_buf[ strlen( EEPROM3_DEMO_TEXT ) ] = 0;
log_printf( &logger, " Read data: \"%s\"\r\n\n", read_buf );
}
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
额外支持
资源
类别:集成电路间
