清晰紧凑的红色显示屏,适用于需要实时数值反馈的应用,例如数字时钟或测量工具。
A
A
硬件概览
它是如何工作的?
7-SEG 2 Click 基于Lumex的LDT-M2804RI,这是一个三位数的七段显示器。红色LED段具有共阳极,波长为635nm,亮度为5000mcd。显示器由STMicroelectronics的12通道低静态电流LED驱动器LED1202驱动。输出电流可以通过12位数字调光控制分别调整每个通道。慢启动和关闭时间提高了系统的低噪声生成性
能;此外,相位移功能有助于减少浪涌电流。驱动器中可以存储八种模式,用于自动序列化,无需MCU干预。7-SEG 2 Click 使用LED驱动器的标准2线I2C通信,允许主机MCU控制七段显示器。I2C接口支持高达400kHz的时钟频率。I2C地址可以通过ADDR SEL跳线选择。当发生中断事件时,中断INT引脚会通知主机MCU。中断事件可
以是LED开路检测、过温保护、模式故障和状态中断、帧开始等。该Click板可以通过VCC SEL跳线选择在3.3V或5V逻辑电压水平下运行。这样,无论是3.3V还是5V的MCU都可以正确使用通信线。此外,该Click板还配备了包含易于使用的函数和示例代码的库,可以作为进一步开发的参考。
功能概述
开发板
Arduino UNO 是围绕 ATmega328P 芯片构建的多功能微控制器板。它为各种项目提供了广泛的连接选项,具有 14 个数字输入/输出引脚,其中六个支持 PWM 输出,以及六个模拟输入。其核心组件包括一个 16MHz 的陶瓷谐振器、一个 USB 连接器、一个电
源插孔、一个 ICSP 头和一个复位按钮,提供了为板 子供电和编程所需的一切。UNO 可以通过 USB 连接到计算机,也可以通过 AC-to-DC 适配器或电池供电。作为第一个 USB Arduino 板,它成为 Arduino 平台的基准,"Uno" 符号化其作为系列首款产品的地
位。这个名称选择,意为意大利语中的 "一",是为了 纪念 Arduino Software(IDE)1.0 的推出。最初与 Arduino Software(IDE)版本1.0 同时推出,Uno 自此成为后续 Arduino 发布的基础模型,体现了该平台的演进。
微控制器概述
MCU卡片 / MCU

建筑
AVR
MCU 内存 (KB)
32
硅供应商
Microchip
引脚数
28
RAM (字节)
2048
你完善了我!
配件
Click Shield for Arduino UNO 具有两个专有的 mikroBUS™ 插座,使所有 Click board™ 设备能够轻松与 Arduino UNO 板进行接口连接。Arduino UNO 是一款基于 ATmega328P 的微控制器开发板,为用户提供了一种经济实惠且灵活的方式来测试新概念并构建基于 ATmega328P 微控制器的原型系统,结合了性能、功耗和功能的多种配置选择。Arduino UNO 具有 14 个数字输入/输出引脚(其中 6 个可用作 PWM 输出)、6 个模拟输入、16 MHz 陶瓷谐振器(CSTCE16M0V53-R0)、USB 接口、电源插座、ICSP 头和复位按钮。大多数 ATmega328P 微控制器的引脚都连接到开发板左右两侧的 IO 引脚,然后再连接到两个 mikroBUS™ 插座。这款 Click Shield 还配备了多个开关,可执行各种功能,例如选择 mikroBUS™ 插座上模拟信号的逻辑电平,以及选择 mikroBUS™ 插座本身的逻辑电压电平。此外,用户还可以通过现有的双向电平转换电压转换器使用任何 Click board™,无论 Click board™ 运行在 3.3V 还是 5V 逻辑电压电平。一旦将 Arduino UNO 板与 Click Shield for Arduino UNO 连接,用户即可访问数百种 Click board™,并兼容 3.3V 或 5V 逻辑电压电平的设备。
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

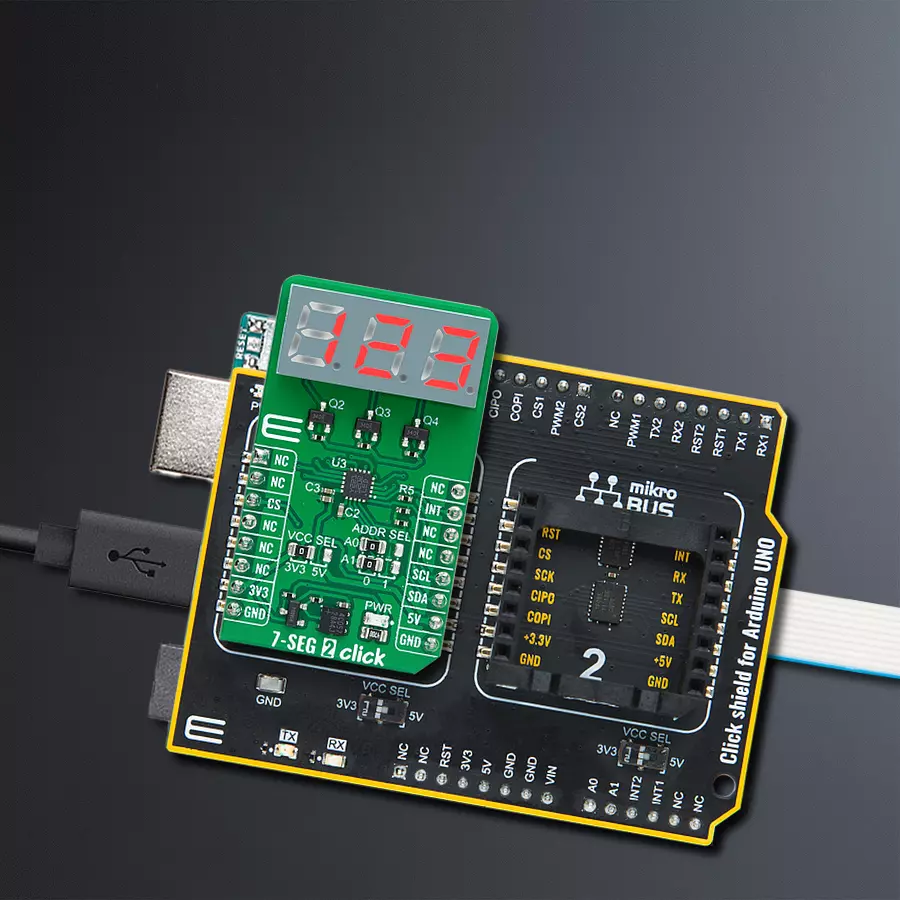

项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
该库包含 7-SEG 2 Click 驱动程序的 API。
关键功能:
c7seg2_set_segments_current
- 此功能用于设置段LED的电流值c7seg2_write_segment
- 此功能用于向选定的段[0..2]写入一个数字[0..9],带或不带小数点c7seg2_write_number
- 此功能用于向选定的段[0..2]写入一个数字[0..999],带或不带小数点
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* @file main.c
* @brief 7-SEG 2 Click example
*
* # Description
* The example demonstrates the use of the 7-SEG 2 Click board by displaying
* a counter number [0.00-9.99] which is incremented by 0.01 at a desired rate.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes the driver and performs default configuration, sets the device
* in output enabled mode and checks communication by reading device ID.
*
* ## Application Task
* Writes a counter number [0.00-9.99] to the display as frequently as possible.
* The displayed counter value is incremented by 0.01 at a rate defined with
* the C7SEG2_NUM_COUNTER_RATE macro.
*
* @author MikroE Team
*
*/
#include "board.h"
#include "log.h"
#include "c7seg2.h"
// Number of display updates (see 7-SEG 2 refresh rate setting) before the displayed counter is incremented.
#define C7SEG2_NUM_COUNTER_RATE 10
static c7seg2_t c7seg2;
static log_t logger;
void application_init ( void )
{
log_cfg_t log_cfg; /**< Logger config object. */
c7seg2_cfg_t c7seg2_pnp_cfg; /**< Click config object. */
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
// Click initialization.
c7seg2_cfg_setup( &c7seg2_pnp_cfg );
C7SEG2_MAP_MIKROBUS( c7seg2_pnp_cfg, MIKROBUS_1 );
if ( I2C_MASTER_ERROR == c7seg2_init( &c7seg2, &c7seg2_pnp_cfg ) )
{
log_error( &logger, " Communication init." );
for ( ; ; );
}
uint8_t device_id = 0;
c7seg2_read_reg( &c7seg2, C7SEG2_REG_DEVICE_ID, &device_id );
if ( C7SEG2_DEVICE_ID != device_id )
{
log_error( &logger, " Communication error." );
for ( ; ; );
}
if ( C7SEG2_ERROR == c7seg2_default_cfg ( &c7seg2 ) )
{
log_error( &logger, " Default configuration." );
for ( ; ; );
}
log_info( &logger, " Application Task " );
}
void application_task ( void )
{
static uint16_t counter = 0;
static uint16_t time = 0;
c7seg2_write_number( &c7seg2, counter, C7SEG2_DP_AT_SEGMENT_2 );
if ( ++time >= C7SEG2_NUM_COUNTER_RATE )
{
if ( ++counter > C7SEG2_MAX_NUMBER )
{
counter = 0;
}
time = 0;
}
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
