通过我们的433/868MHz长距离收发器最大化您的网络能力,确保您的数据传输在偏远或恶劣条件下依然可靠高效。
A
A
硬件概览
它是如何工作的?
LR Click基于Microchip的RN2483,这是一款低功耗、基于长距离RF技术的收发模块。它具有符合Class A LoRaWAN标准的堆栈,优化用于鲁棒的LoRaWAN网络,抗干扰能力强,适合长距离无线操作。它提供了高干扰免疫力的长距离扩频通信。结合-148dBm的接收灵敏度和14dBm的集成放大器,允许实现长达15公里的开阔区域链接(根据模块制造商的规格)。该Click板™提供300kbps的FSK调制数据速率和5468bps的LoRa技术调制数据速率。要加入LoRaWAN网络,RN2483需要一个LoRaWAN集中器/网关。终端设备必须使用唯一的终端地址、应用会话密钥和网络会话密钥。第一种方法称为空中激活
(OTAA),在特定连接程序后分配这些密钥。第二种方法是使用UART命令手动分配这些密钥,这种方法称为个性化激活(ABP),可能存在一些安全问题。在任何情况下,终端设备在通信之前都必须在LoRaWAN网络上激活。LR Click通过UART接口与MCU通信,使用常用的UART RX和TX引脚,包括硬件流控制引脚CTS和RTS(清除发送、准备发送),数据传输速率高达57600bps。有三组命令用于配置和操作RN2483的各个层(SYSTEM、MAC和RADIO)。每层控制模块的特定区域,每个UART命令以控制层名称的缩写开头。该模块还具有非易失性存储器(EEPROM),用于存储配置设置
和一些附加数据。此外,该Click板™可以通过mikroBUS™插座上的硬件复位引脚(标记为RST)进行复位,通过将该引脚设置为低逻辑电平来实现。该LR模块集成了一个非常灵活的收发器,提供了两种可以使用的通信频率,868MHz和433MHz。它还拥有两个50Ω阻抗的SMA天线连接器,用于连接MIKROE提供的适当天线。该Click板™可以通过VCC SEL跳线选择在3.3V或5V逻辑电平下运行,这样,3.3V和5V的MCU都可以正确使用通信线路。此外,该Click板™配备了包含易于使用的函数和示例代码的库,可用作进一步开发的参考。
功能概述
开发板
Arduino UNO 是围绕 ATmega328P 芯片构建的多功能微控制器板。它为各种项目提供了广泛的连接选项,具有 14 个数字输入/输出引脚,其中六个支持 PWM 输出,以及六个模拟输入。其核心组件包括一个 16MHz 的陶瓷谐振器、一个 USB 连接器、一个电
源插孔、一个 ICSP 头和一个复位按钮,提供了为板 子供电和编程所需的一切。UNO 可以通过 USB 连接到计算机,也可以通过 AC-to-DC 适配器或电池供电。作为第一个 USB Arduino 板,它成为 Arduino 平台的基准,"Uno" 符号化其作为系列首款产品的地
位。这个名称选择,意为意大利语中的 "一",是为了 纪念 Arduino Software(IDE)1.0 的推出。最初与 Arduino Software(IDE)版本1.0 同时推出,Uno 自此成为后续 Arduino 发布的基础模型,体现了该平台的演进。
微控制器概述
MCU卡片 / MCU

建筑
AVR
MCU 内存 (KB)
32
硅供应商
Microchip
引脚数
32
RAM (字节)
2048
你完善了我!
配件
Click Shield for Arduino UNO 具有两个专有的 mikroBUS™ 插座,使所有 Click board™ 设备能够轻松与 Arduino UNO 板进行接口连接。Arduino UNO 是一款基于 ATmega328P 的微控制器开发板,为用户提供了一种经济实惠且灵活的方式来测试新概念并构建基于 ATmega328P 微控制器的原型系统,结合了性能、功耗和功能的多种配置选择。Arduino UNO 具有 14 个数字输入/输出引脚(其中 6 个可用作 PWM 输出)、6 个模拟输入、16 MHz 陶瓷谐振器(CSTCE16M0V53-R0)、USB 接口、电源插座、ICSP 头和复位按钮。大多数 ATmega328P 微控制器的引脚都连接到开发板左右两侧的 IO 引脚,然后再连接到两个 mikroBUS™ 插座。这款 Click Shield 还配备了多个开关,可执行各种功能,例如选择 mikroBUS™ 插座上模拟信号的逻辑电平,以及选择 mikroBUS™ 插座本身的逻辑电压电平。此外,用户还可以通过现有的双向电平转换电压转换器使用任何 Click board™,无论 Click board™ 运行在 3.3V 还是 5V 逻辑电压电平。一旦将 Arduino UNO 板与 Click Shield for Arduino UNO 连接,用户即可访问数百种 Click board™,并兼容 3.3V 或 5V 逻辑电压电平的设备。

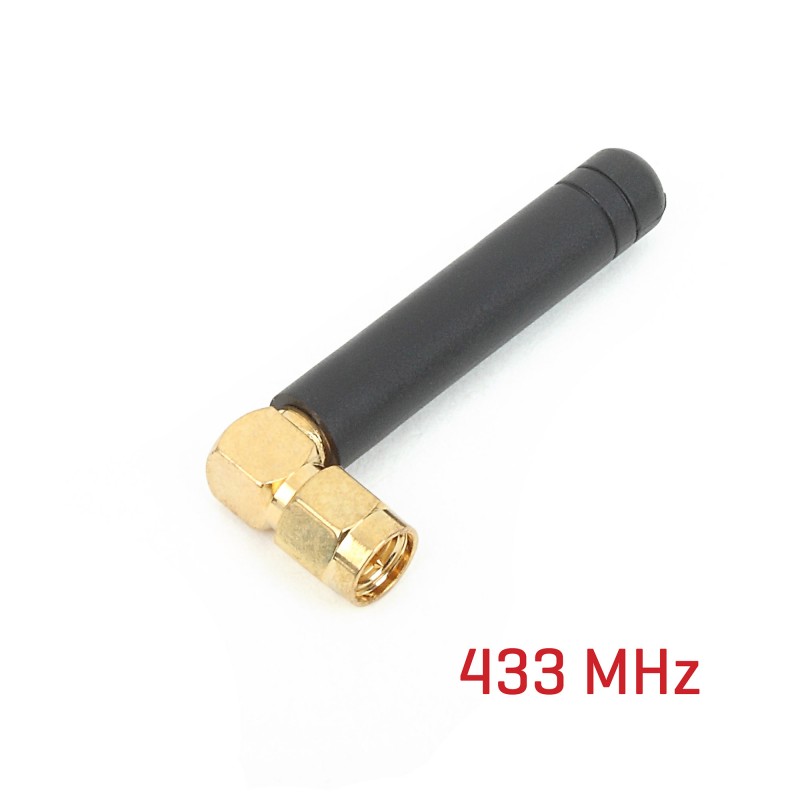

433MHz直角橡胶天线具有433MHz的频率范围,确保在此频段内的最佳性能。其50欧姆阻抗促进了高效的信号传输。天线的垂直极化增强了特定方向的信号接收。凭借1.5dB的增益,它可以在一定程度上提高信号强度。天线能够处理最大50W的输入功率,适用于各种应用。其紧凑的50毫米长度最小化了空间需求。配备SMA公头连接器,它可以轻松与兼容设备连接。这款天线是无线通信需求的灵活解决方案,尤其在垂直极化至关重要时。
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
软件支持
库描述
该库包含 LR Click 驱动程序的 API。
关键功能:
lr_mac_tx- 用于写入MAC参数的函数lr_join- 用于设置连接模式的函数lr_tick_conf- 定时器配置
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* @file main.c
* @brief LR Click Example.
*
* # Description
* This example shows the usage of the LR Click board by transmitting and receiving data.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes the driver and performs default configuration and reads System version.
*
* ## Application Task
* Transmitter mode - sends one-by-one byte sequence of the desired message each second and
* checks if it is sent successfully
* Receiver mode - displays all the received characters on USB UART.
*
* @author Stefan Ilic
*
*/
#include "board.h"
#include "log.h"
#include "lr.h"
#include "conversions.h"
#define PROCESS_COUNTER 5
#define PROCESS_RX_BUFFER_SIZE 300
// ------------------------------------------------------------------ VARIABLES
// #define DEMO_APP_RECEIVER
#define DEMO_APP_TRANSMITTER
static lr_t lr;
static log_t logger;
char send_hex[ 50 ];
char resp_buf[ 50 ];
uint8_t send_message[ 9 ] = { 'M', 'i', 'k', 'r', 'o', 'E', 13, 10, 0 };
/**
* @brief LR data reading function.
* @details This function reads data from device and concatenates data to application buffer.
* @return Nothing.
* @note None.
*/
static void lr_process ( void );
/**
* @brief LR data is digit check function.
* @details This function checks if data is a digit.
* @param[in] c : Data to be checked.
* @return @li @c 0 - Data isn't digit,
* @li @c 1 - Data is digit.
* @note None.
*/
static bool is_digit ( char c );
/**
* @brief LR hex data to int function.
* @details This function is used to convert hex data into an int.
* @param[in] origin : Hex data.
* @param[out] result : Int data.
* @return Nothing.
* @note None.
*/
static void hex_to_int ( char *origin, uint8_t *result );
void application_init ( void )
{
log_cfg_t log_cfg; /**< Logger config object. */
lr_cfg_t lr_cfg; /**< Click config object. */
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
// Click initialization.
lr_cfg_setup( &lr_cfg );
LR_MAP_MIKROBUS( lr_cfg, MIKROBUS_1 );
if ( UART_ERROR == lr_init( &lr, &lr_cfg ) )
{
log_error( &logger, " Communication init." );
for ( ; ; );
}
lr_default_cfg( &lr, 0, 0 );
lr_cmd( &lr, LR_CMD_SYS_GET_VER, resp_buf );
log_printf( &logger, "System VER: %s \r\n", resp_buf );
lr_cmd( &lr, LR_CMD_MAC_PAUSE, resp_buf );
log_printf( &logger, "MAC PAUSE: %s \r\n", resp_buf );
lr_cmd( &lr, LR_CMD_RADIO_SET_WDT, resp_buf );
log_printf( &logger, "RADIO SET WDT 0: %s \r\n", resp_buf );
log_info( &logger, " Application Task " );
}
void application_task ( void )
{
lr_process( );
#ifdef DEMO_APP_RECEIVER
char *ptr;
uint8_t int_data;
if ( LR_OK == lr_rx( &lr, LR_ARG_0, resp_buf ) )
{
resp_buf[ 12 ] = 0;
ptr = ( char* ) &int_data;
hex_to_int( &resp_buf[ 10 ], ptr );
log_printf( &logger, "%c", int_data );
}
#endif
#ifdef DEMO_APP_TRANSMITTER
for ( uint8_t cnt = 0; cnt < 9; cnt++ )
{
int8_to_hex( send_message[ cnt ], send_hex );
if ( LR_OK == lr_tx( &lr, &send_hex[ 0 ] ) )
{
log_printf( &logger, " Response : %s \r\n", resp_buf );
}
Delay_ms ( 1000 );
}
#endif
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
static void lr_process ( void )
{
int32_t rsp_size;
char uart_rx_buffer[ PROCESS_RX_BUFFER_SIZE ] = { 0 };
uint8_t check_buf_cnt;
uint8_t process_cnt = PROCESS_COUNTER;
while ( process_cnt != 0 )
{
rsp_size = lr_generic_read( &lr, &uart_rx_buffer, PROCESS_RX_BUFFER_SIZE );
if ( rsp_size > 0 )
{
// Validation of the received data
for ( check_buf_cnt = 0; check_buf_cnt < rsp_size; check_buf_cnt++ )
{
lr_put_char( &lr, uart_rx_buffer[ check_buf_cnt ] );
lr_isr_process( &lr );
}
// Clear RX buffer
memset( uart_rx_buffer, 0, PROCESS_RX_BUFFER_SIZE );
}
else
{
process_cnt--;
// Process delay
Delay_ms ( 100 );
}
}
}
static bool is_digit ( char c )
{
if ( c >= '0' && c <= '9' )
{
return true;
}
return false;
}
static void hex_to_int ( char* origin, uint8_t* result )
{
uint8_t len = strlen( origin );
uint8_t idx, ptr, factor;
if ( len > 0 )
{
*result = 0;
factor = 1;
for ( idx = len - 1; idx >= 0; idx-- )
{
if ( is_digit( *( origin + idx ) ) )
{
*result += ( *( origin + idx ) - '0' ) * factor;
} else {
if ( *( origin + idx ) >= 'A' && *( origin + idx ) <= 'Z' )
{
ptr = ( *( origin + idx ) - 'A' ) + 10;
}
else
{
return;
}
*result += ( ptr * factor );
}
factor *= 16;
}
}
}
// ------------------------------------------------------------------------ END
