通过这款紧凑、耐用且极其高效的便携式充电宝解决方案,为您的解决方案的充电能力提速。这是您设计的终极补充,确保您在旅途中始终有源源不断的电力。
A
A
硬件概览
它是如何工作的?
PowerBank 2 Click基于Richtek的RT9480,这是一款高度集成的Li-Ion电池移动电源IC。它包括一个线性充电器1.2A、一个同步升压5.1V、两个输出负载管理、LED指示灯和手电筒功能。基于热调节功能,充电电流可以支持高达1.2A。如果输入电压(VBUS)高于阈值电压VOVP,则内部OVP信号将上升,并且充电器将停止充电,直到VIN低于VOVP − ΔVOVP;如果内部电压(VMID)高于阈值电压VOVP,则内部OVP信号将上升,并且充电器将停止充电,直到VMID低于VOVP − ΔVOVP。转换器在高侧P-MOSFET打开时感应电流信号。因
此,过电流保护是一种循环限流。如果发生OCP,则转换器将暂停下一个脉冲,直到电感电流降到OCP限制以下。它还具有过温保护。当结温超过热关断上升阈值时,系统将锁定,并且输出电压将不再调节,直到结温降到下降阈值以下。在输出短路到地时,系统将锁定,并且输出电压将不再调节,直到重新设置电源。恒定电流环、电压环和热调节环控制充电电流。温度传感器输入TS引脚可连接到热敏电阻器,以确定电池是否过热或过冷无法充电。如果电池的温度超出范围,充电将暂停,直到重新进入有效范围。4个LED指示电池容量和充放电状态。与手电
筒控制一起,RT9480为移动电源和类似应用提供了一体化解决方案,无需外部微控制器。有关LED指示灯的详细信息,请参阅RT9480数据表。PowerBank 2 Click还配备了MCP3221,一款具有12位分辨率的逐次逼近A/D转换器(ADC),可通过mikroBUS™插座上的I2C总线监测电池电压。此Click板™只能使用3.3V逻辑电压电平操作。在使用具有不同逻辑电平的MCU之前,板上必须进行适当的逻辑电压电平转换。然而,Click板™配备了一个包含函数和示例代码的库,可用作进一步开发的参考。
功能概述
开发板
Arduino UNO 是围绕 ATmega328P 芯片构建的多功能微控制器板。它为各种项目提供了广泛的连接选项,具有 14 个数字输入/输出引脚,其中六个支持 PWM 输出,以及六个模拟输入。其核心组件包括一个 16MHz 的陶瓷谐振器、一个 USB 连接器、一个电
源插孔、一个 ICSP 头和一个复位按钮,提供了为板 子供电和编程所需的一切。UNO 可以通过 USB 连接到计算机,也可以通过 AC-to-DC 适配器或电池供电。作为第一个 USB Arduino 板,它成为 Arduino 平台的基准,"Uno" 符号化其作为系列首款产品的地
位。这个名称选择,意为意大利语中的 "一",是为了 纪念 Arduino Software(IDE)1.0 的推出。最初与 Arduino Software(IDE)版本1.0 同时推出,Uno 自此成为后续 Arduino 发布的基础模型,体现了该平台的演进。
微控制器概述
MCU卡片 / MCU

建筑
AVR
MCU 内存 (KB)
32
硅供应商
Microchip
引脚数
32
RAM (字节)
2048
你完善了我!
配件
Click Shield for Arduino UNO 具有两个专有的 mikroBUS™ 插座,使所有 Click board™ 设备能够轻松与 Arduino UNO 板进行接口连接。Arduino UNO 是一款基于 ATmega328P 的微控制器开发板,为用户提供了一种经济实惠且灵活的方式来测试新概念并构建基于 ATmega328P 微控制器的原型系统,结合了性能、功耗和功能的多种配置选择。Arduino UNO 具有 14 个数字输入/输出引脚(其中 6 个可用作 PWM 输出)、6 个模拟输入、16 MHz 陶瓷谐振器(CSTCE16M0V53-R0)、USB 接口、电源插座、ICSP 头和复位按钮。大多数 ATmega328P 微控制器的引脚都连接到开发板左右两侧的 IO 引脚,然后再连接到两个 mikroBUS™ 插座。这款 Click Shield 还配备了多个开关,可执行各种功能,例如选择 mikroBUS™ 插座上模拟信号的逻辑电平,以及选择 mikroBUS™ 插座本身的逻辑电压电平。此外,用户还可以通过现有的双向电平转换电压转换器使用任何 Click board™,无论 Click board™ 运行在 3.3V 还是 5V 逻辑电压电平。一旦将 Arduino UNO 板与 Click Shield for Arduino UNO 连接,用户即可访问数百种 Click board™,并兼容 3.3V 或 5V 逻辑电压电平的设备。
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

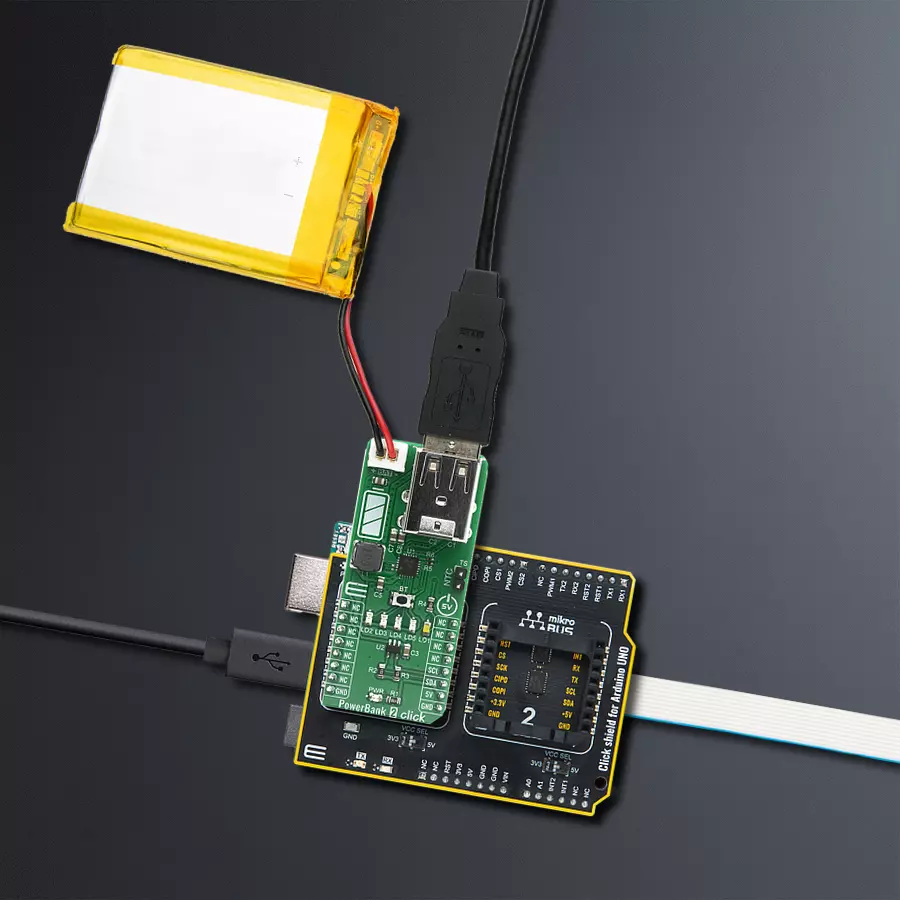

项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
该库包含 PowerBank 2 Click 驱动程序的 API。
关键功能:
powerbank2_read_data
- 该函数用于从MCP3221读取原始数据。powerbank2_read_voltage
- 该函数用于计算连接电池的电压。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief Powerbank2 Click example
*
* # Description
* This single chip includes a linear charger, a synchronous Boost with dual output load
* management and a torch function support.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initalizes I2C driver and makes an initial log.
*
* ## Application Task
* This example shows the capabilities of the Power Bank 2 Click
* by measuring voltage of the connected battery. In order to get correct calculations
* the user should change "v_ref" value to his own power supply voltage.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "powerbank2.h"
// ------------------------------------------------------------------ VARIABLES
static powerbank2_t powerbank2;
static log_t logger;
static uint16_t voltage;
static uint16_t v_ref = 5000; // milivolts
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
powerbank2_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
powerbank2_cfg_setup( &cfg );
POWERBANK2_MAP_MIKROBUS( cfg, MIKROBUS_1 );
powerbank2_init( &powerbank2, &cfg );
}
void application_task ( void )
{
voltage = powerbank2_read_voltage( &powerbank2, v_ref );
log_printf( &logger, "Battery voltage: %u mV\r\n", voltage );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
