无论任务如何,都能通过 ANV32AA1WDK66 和 STM32L4A6ZG 快速处理数据

通过我们的 SRAM 解决方案解锁前所未有的速度

SRAM 3 Click with Nucleo 144 with STM32L4A6ZG MCU

已发布 9月 17, 2024

点击板

SRAM 3 Click

开发板

Nucleo 144 with STM32L4A6ZG MCU

编译器

NECTO Studio

微控制器单元

STM32L4A6ZG

使用我们的SRAM存储器,您可以信赖数据的完整性和快速访问,以支持关键操作。

A

A

硬件概览

它是如何工作的?

SRAM 3 Click 基于 ANV32AA1WDK66,这是一款串行非易失性 SRAM,具有双内存架构和 SPI 串行接口,由 Anvo-System Dresden 提供,组织为 128k 字,每个字为 8 位。该内存在每个存储单元中包含一个硅-氧化物-氮化物-氧化物-硅(SONOS)闪存存储元件。如果操作电压不可预见地下降到定义值以下,SONOS 技术能够在不到 15 毫秒的时间内实现非易失性数据存储。SRAM 3 Click 集成的掉电功能具有小于 1µA 的待机电流,确保低功耗,从掉电模式恢复的时间通常为 60µs。ANV32AA1WDK66 具有独特的安全特性,如校验和保护的内存访问(安全读取和安全写入

指令)和时间监控,确保了该 Click board™ 的高度可靠性。损坏的数据不能覆盖现有内存内容;即使是有效数据也不会覆盖损坏的地址。SRAM 3 Click 还提供了一些 SRAM 的显著优势,如快速访问时间和无限的写/读耐久性。SRAM 3 Click 集成了一个额外的 IC,即 TXB0108PWR,这是德州仪器的一款 8 位双向电压电平转换器。这使得 Click board™ 可以与更多种类的 MCU 一起使用,同时,TXB0108PWR 可以保护 ANV32AA1WDK66 免受高达 ±15 kV 的静电放电(ESD),使得 SRAM 3 Click 成为非常可靠的嵌入式存储解决方案。ANV32AA1WDK66 使用标准 SPI 串行

接口与 MCU 通信,支持模式 0 和 3,最大频率为 66 MHz。它还具有一个额外的 HOLD 功能,该功能通过 mikroBUS™ 插槽的 PWM 引脚标记为 HLD。这个引脚与 CS 引脚一起用于选择设备。当设备被选择并且串行序列正在进行时,HLD 引脚可以暂停与主设备的串行通信而不会重置串行序列。这个 Click board™ 可以通过 VCC SEL 跳线选择使用 3.3V 或 5V 逻辑电压水平。这样,3.3V 和 5V 的 MCU 都可以正确使用通信线路。此外,这个 Click board™ 配备了一个包含易于使用的函数和示例代码的库,可以作为进一步开发的参考。

SRAM 3 Click hardware overview image

功能概述

开发板

Nucleo-144 搭载 STM32L4A6ZG MCU 的开发板为用户提供了一个便捷且灵活的途径,用于探索新想法并构建原型。用户可以根据 STM32 微控制器提供的一系列性能和功耗特性来定制他们的体验。与兼容的

板子配合使用,内部或外部 SMPS 可显著降低运行模式下的功耗。包括 ST Zio 连接器、扩展 ARDUINO Uno V3 连接性和 ST morpho 头部,便于扩展 Nucleo 开放式开发平台。集成的 ST-LINK 调试器/编

程器通过消除对单独探针的需求,提高了便利性。此外,该板配备了全面的免费软件库和示例,包含在 STM32Cube MCU 套件中,进一步增强了其实用性和价值。

Nucleo 144 with STM32L4A6ZG MCU double side image

微控制器概述

MCU卡片 / MCU

default

建筑

ARM Cortex-M4

MCU 内存 (KB)

1024

硅供应商

STMicroelectronics

引脚数

144

RAM (字节)

327680

你完善了我!

配件

Click Shield for Nucleo-144 配备了四个 mikroBUS™ 插座,其中一个采用 Shuttle 连接器形式,允许所有 Click 板™ 设备轻松与 STM32 Nucleo-144 板接口。MIKROE 使用户能够从不断增长的 Click 板™ 系列中添加任何功能,例如 WiFi、GSM、GPS、蓝牙、ZigBee、环境传感器、LED、语音识别、电机控制、运动传感器等。STM32 Nucleo-144 板具有 ARM Cortex-M 微控制器、144个引脚和与 Arduino™ 兼容,为原型设计和创造多样化应用提供了无限可能。这些开发板通过 USB 连接进行控制和供电,方便地编程和高效地调试 Nucleo-144 板,还可以通过连接到板上的 USB mini 端口的额外 USB 线缆。集成的 ST-Link 调试器简化了项目开发,广泛的 I/O 选项和扩展能力激发了创造力。这个 Click Shield 还配有几个开关,用于选择 mikroBUS™ 插座上模拟信号的逻辑电平和选择 mikroBUS™ 插座本身的逻辑电压电平。此外,用户可以利用现有的双向电平转换电压转换器使用任何 Click 板™,无论 Click 板™ 是在 3.3V 还是 5V 逻辑电压水平下运行。一旦您将 STM32 Nucleo-144 板与我们的 Click Shield for Nucleo-144 连接,您就可以使用工作在 3.3V 或 5V 逻辑电压水平的数百种 Click 板™。

Click Shield for Nucleo-144 accessories 1 image

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
SPI Chip Select
PA4
CS
SPI Clock
PB3
SCK
SPI Data OUT
PB4
MISO
SPI Data IN
PB5
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Data Transfer Pause
PC6
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

SRAM 3 Click Schematic schematic

一步一步来

项目组装

Click Shield for Nucleo-144 accessories 1 image hardware assembly

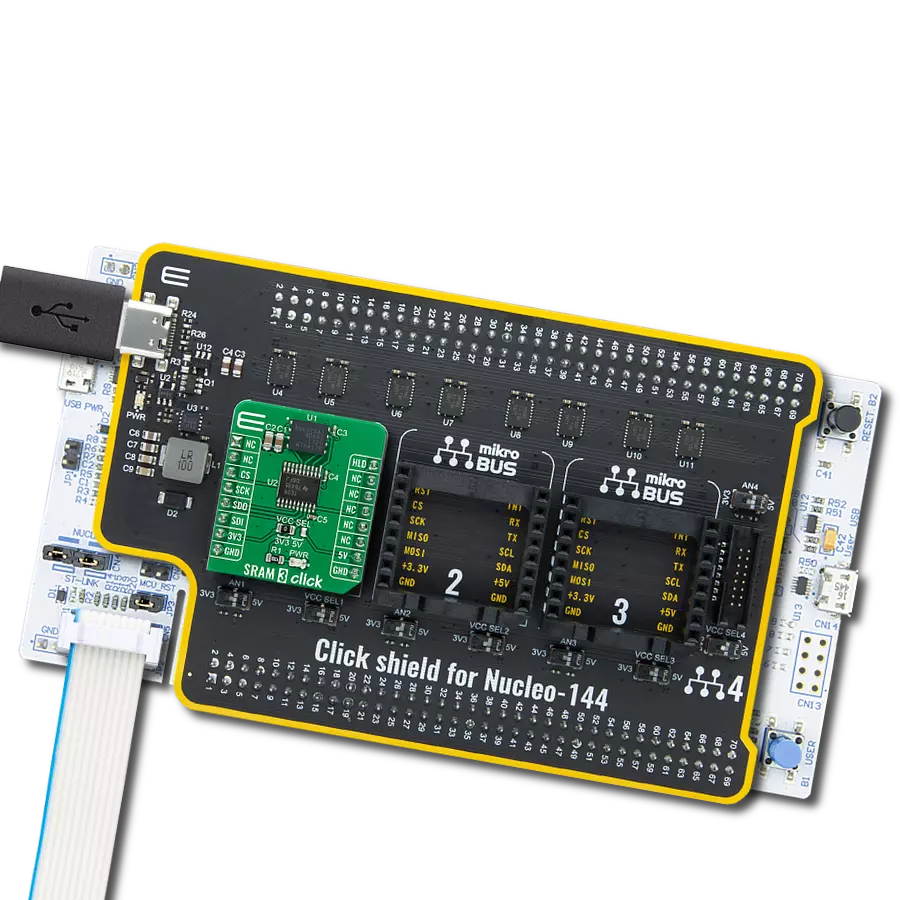

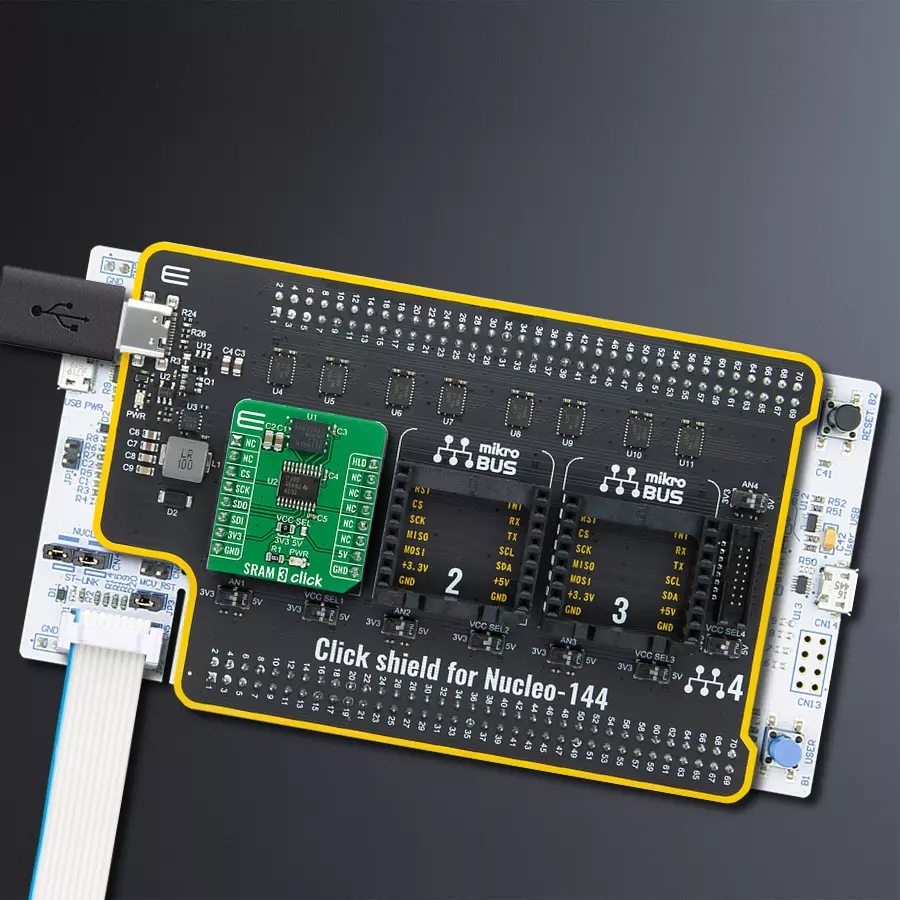

从选择您的开发板和Click板™开始。以Nucleo 144 with STM32L4A6ZG MCU作为您的开发板开始。

Click Shield for Nucleo-144 accessories 1 image hardware assembly
Nucleo 144 with STM32F446ZE MCU front image hardware assembly
Charger 27 Click front image hardware assembly
Prog-cut hardware assembly
Board mapper by product8 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
STM32F413ZH Nucleo MCU Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

该库包含 SRAM 3 Click 驱动程序的 API。

关键功能:

  • sram3_enable_write - 该函数用于启用对内存、状态寄存器或用户序列的写入。

  • sram3_disable_write - 该函数用于禁用对内存、状态寄存器或用户序列的写入。

  • sram3_protect_memory - 该函数用于保护内存的部分区域不被写入。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief SRAM3 Click example
 *
 * # Description
 * This is an example that shows the use of SRAM memory, using SRAM 3 Click. SRAM 3 Click is based on ANV32AA1W,
 * and ANV32AA1W is a 1Mb serial SRAM with a non-volatile SONOS storage element included with each memory cell,
 * organized as 128k words of 8 bits each. The devices are accessed by a high speed SPI-compatible bus.
 * Specifically in this example, we used the high-speed SPI communication characteristics to write data to a specific
 * registration address and read it.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initialization SPI module, logger initalization and Click initialization.
 *
 * ## Application Task
 * First, we write the data to the registry address 0x00, and then we read the data from 0x00 address.
 *
 * @author Jelena Milosavljevic
 *
 */

#include "board.h"
#include "log.h"
#include "sram3.h"

static sram3_t sram3;
static log_t logger;
uint8_t buf[10] = { 'M','i','k','r','o','E', 0 };

void application_init ( void ) {
    log_cfg_t log_cfg;         /**< Logger config object. */
    sram3_cfg_t sram3_cfg;     /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    sram3_cfg_setup( &sram3_cfg );
    SRAM3_MAP_MIKROBUS( sram3_cfg, MIKROBUS_1 );
    err_t init_flag  = sram3_init( &sram3, &sram3_cfg );
    if ( SPI_MASTER_ERROR == init_flag ) {
        log_error( &logger, " Application Init Error. " );
        log_info( &logger, " Please, run program again... " );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
    sram3_release_hold( &sram3 );
    Delay_ms ( 100 );
}

void application_task ( void ) {
    char buff_out[ 10 ] = { 0 };

    log_printf( &logger, "Writing [ %s ] to memory...\r\n", buf );
    sram3_enable_write( &sram3 );
    sram3_write( &sram3, 0x00, &buf[0], 6 );

    Delay_ms ( 100 );
    sram3_read( &sram3, 0x00, &buff_out[0], 6 );
    Delay_ms ( 100 );
    log_printf( &logger, "Data read from memory: %s \r\n", buff_out );
    log_printf( &logger, "---------------------------------------------\r\n" );

    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
