将您的电源管理提升到新的水平,在您的解决方案中添加一个非同步升压 DC-DC 转换器。
A
A
硬件概览
它是如何工作的?
Step Up Click 基于 MCP1665,这是一款 500kHz、紧凑型、高效率、固定频率、非同步升压 DC/DC 转换器,集成了来自 Microchip 的 36V、100 mΩ NMOS 开关。 该 IC 主要用于从 NiCd、NiMH 和 Li-Po/Li-Ion 电池升压电压,因此具有很高的效率因子,可以延长电池寿命。 MCP1665 使用 500kHz 的固定开关频率,并具有过压保护以确保安全操作。 由于欠压锁定功能,升压过程可以从低至 2.7V 的输入电压开始。 MCP1665 具有 UVLO 功能,可防止在低于 2.7V 时发生故障操作,这对应于三个放电的 Ni-Cd 原电池的值。 该设备在 2.85V(典型值)输入时开始正常运行。 为了达到最佳效率,设备输入端至少应供电 2.85V。 输出电流取决于输入和
所需的输出电压;例如,当输入电压为 4V 时,Step Up Click 将提供约 1A 的电流,输出电压为 12V。 与大多数升压稳压器一样,输入电压应始终低于输出电压,以保持正确的调节。 MCP1665 升压稳压器主动抑制通常在升压转换器开关节点处发现的振荡。 这消除了高频辐射噪声,确保了低噪声操作。 除了 MCP1665 之外,Step Up 2 Click 还包含标记为 MCP4921 的 D/A 转换器 (DAC),这是一款 Microchip 的具有 SPI 接口的 12 位 DAC,用于反馈回路。 DAC 连接到升压转换器的反馈回路;因此,DAC 信号(通常范围为 0 至 +VREF)会影响反馈中点的电压。 这样,输出电压可以设置为所需值,最高可达 30V。 上述 DAC 使用 SPI 通信,因此 SDI、
SDO、SCK 和 mikroBUS™ 的 CS 引脚用于与主 MCU 通信。 该设备还具有模式引脚,标记为 MOD,构造成开漏输出,由板载 10K 电阻上拉。 这使得与 MCU 的接口变得简单,并提供了一种简单的解决方案来控制开关模式。 当 MOD 引脚设置为高电平时,设备以 PFM 模式开关以应对轻载。 MOD 引脚连接到 mikroBUS™ 的 RST 引脚。 除了模式引脚,启用设备的 EN 引脚连接到 mikroBUS™ 的 CS 引脚。 当拉低此引脚时,此引脚将启动输出负载选项的真正断开连接,从而产生适合电池供电设备的低静态电流。 此引脚也由板载电阻上拉。
功能概述
开发板
Nucleo 32开发板搭载STM32F031K6 MCU,提供了一种经济且灵活的平台,适用于使用32引脚封装的STM32微控制器进行实验。该开发板具有Arduino™ Nano连接性,便于通过专用扩展板进行功能扩展,并且支持mbed,使其能够无缝集成在线资源。板载集成
ST-LINK/V2-1调试器/编程器,支持通过USB重新枚举,提供三种接口:虚拟串口(Virtual Com port)、大容量存储和调试端口。该开发板的电源供应灵活,可通过USB VBUS或外部电源供电。此外,还配备了三个LED指示灯(LD1用于USB通信,LD2用于电源
指示,LD3为用户可控LED)和一个复位按钮。STM32 Nucleo-32开发板支持多种集成开发环境(IDEs),如IAR™、Keil®和基于GCC的IDE(如AC6 SW4STM32),使其成为开发人员的多功能工具。

微控制器概述
MCU卡片 / MCU

建筑
ARM Cortex-M0
MCU 内存 (KB)
32
硅供应商
STMicroelectronics
引脚数
32
RAM (字节)
4096
你完善了我!
配件
Click Shield for Nucleo-32是扩展您的开发板功能的理想选择,专为STM32 Nucleo-32引脚布局设计。Click Shield for Nucleo-32提供了两个mikroBUS™插座,可以添加来自我们不断增长的Click板™系列中的任何功能。从传感器和WiFi收发器到电机控制和音频放大器,我们应有尽有。Click Shield for Nucleo-32与STM32 Nucleo-32开发板兼容,为用户提供了一种经济且灵活的方式,使用任何STM32微控制器快速创建原型,并尝试各种性能、功耗和功能的组合。STM32 Nucleo-32开发板无需任何独立的探针,因为它集成了ST-LINK/V2-1调试器/编程器,并随附STM32全面的软件HAL库和各种打包的软件示例。这个开发平台为用户提供了一种简便且通用的方式,将STM32 Nucleo-32兼容开发板与他们喜欢的Click板™结合,应用于即将开展的项目中。
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

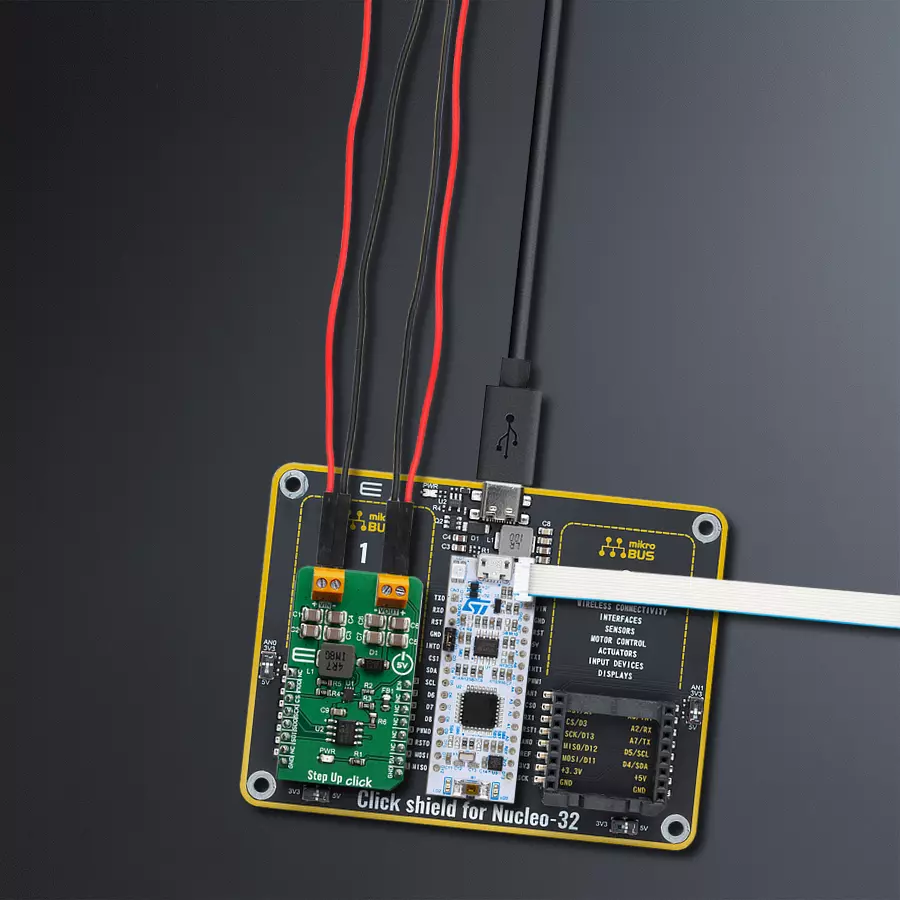

项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
该库包含 这个库包含了Step Up Click 驱动程序的 API。
关键函数:
stepup_get_percent
- 此功能计算输出值的百分比。stepup_en_set
- 此功能设置 EN 引脚状态。stepup_set_out
- 此功能设置输出值。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief StepUp Click example
*
* # Description
* This application enables usage of DC-DC step-up (boost) regulator.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes SPI driver, sets config word, initializes and configures the device
*
* ## Application Task
* Sets 3 different boost precentage value to device, value changes every 10 seconds.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "stepup.h"
// ------------------------------------------------------------------ VARIABLES
static stepup_t stepup;
static log_t logger;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
stepup_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "Application Init" );
// Click initialization.
stepup_cfg_setup( &cfg );
STEPUP_MAP_MIKROBUS( cfg, MIKROBUS_1 );
stepup_init( &stepup, &cfg );
stepup_default_cfg( &stepup );
Delay_ms ( 100 );
log_info( &logger, "Application Task" );
}
void application_task ( void )
{
log_info( &logger, "Setting DAC boost to 10%%" );
stepup_set_percentage( &stepup, 10 );
// 10 seconds delay
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
log_info( &logger, "Setting DAC boost to 60%%" );
stepup_set_percentage( &stepup, 60 );
// 10 seconds delay
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
log_info( &logger, "Setting DAC boost to 30%%" );
stepup_set_percentage( &stepup, 30 );
// 10 seconds delay
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
