我们的创新解决方案采用七个集成的高电流驱动器,提供了一个多功能平台,用于驱动各种负载,助力您的创造性突破。
A
A
硬件概览
它是如何工作的?

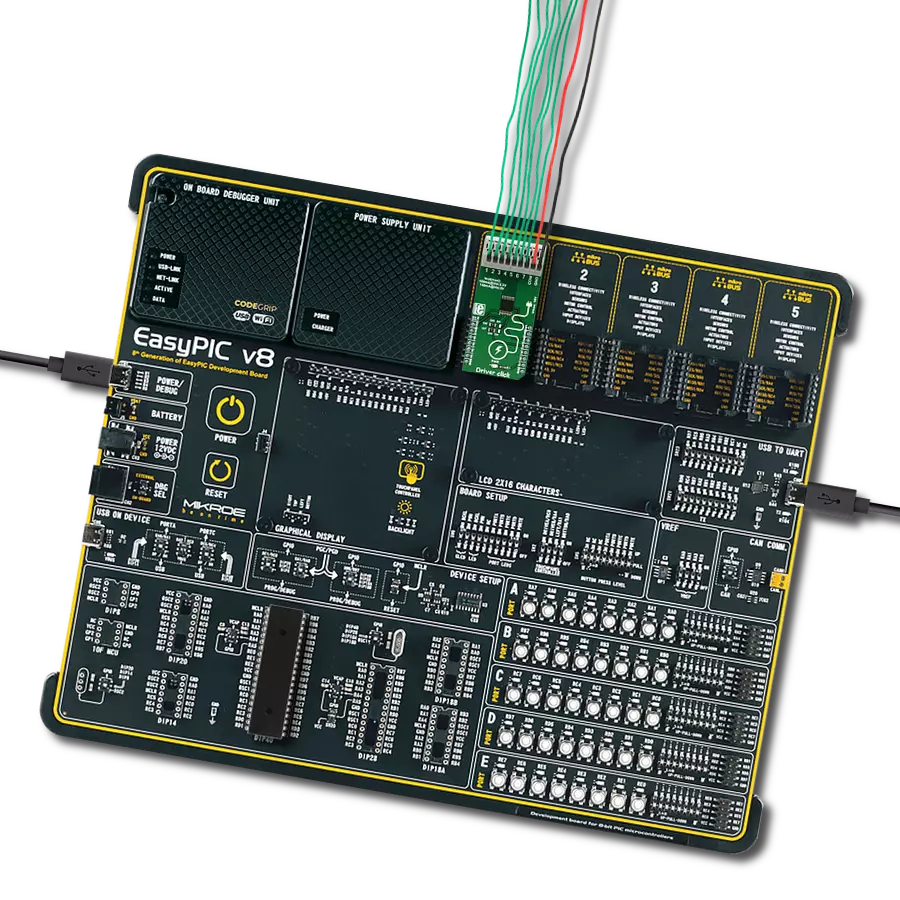

Driver Click 基于德州仪器的 DRV777,这是一款集成的电机和继电器驱动器。该 IC 具有七个集成的电流下沉驱动器。每个通道都有一个自由回转二极管,连接到用于感应回踢电压保护的公共引脚 (COM)。这种回踢电压通常在电动机和继电器中观察到,因此这种保护的存在使该驱动器成为驱动电动机、继电器和其他可以产生反电动势的感应负载的良好选择。每个输出由一个输入引脚控制。输入的逻辑高电平将导致相应输出的低电平状态,允许单个驱动器下沉高达 140mA 的电流。输入逻辑电压电平可以在 1.8V 到 5V 之间,从而允许使用各种 MCU。输入级通过 RC 缓冲滤波器过滤,允许 Click board™ 在嘈杂的环境中使用。输入引脚上的逻辑低电平将设置输出驱动器为高电平状态,允许引
脚和地之间的电压高达 16V(绝对最大值为 20V)。在高电平状态下,输出驱动器将不下沉电流。出于这个原因,输入配备了弱下拉电阻,允许输入保持悬空或三态,确保输出驱动器不会意外驱动连接的负载。输出驱动器每通道能够下沉高达 140mA 的电流。然而,DRV777 IC 允许输出并联使用,组合可以下沉的电流。这允许在所有驱动器组合时下沉高达 1A 的电流。此外,可以组合更多的 Click board™,允许下沉更多电流。此 Click board™ 配备了九极弹簧端子。每个输出都路由到端子,外加 COM 引脚和 GND。此引脚是所有自由回转二极管的公共阴极引脚,应特别注意将此引脚连接到与连接负载相同的电压电位。如果不连接,可能会对输出驱动器造成永久性损坏。负载的 GND 应连接到九
极弹簧端子的 GND 输入。通过使用输出连接器,可以使用相同的 Click board™ 实现各种连接。驱动器可以驱动继电器、电机或这些的组合。DRV777 数据手册提供了几种连接和驱动解决方案。它还提供了有关 IC 本身的更深入信息。虽然 IC 仅使用来自 mikroBUS™ 的 5V 电源轨,但 Driver Click 可以自由地与 3.3V 或 5V MCU 接口。它不需要特殊的逻辑电压电平选择跳线。然而,它有两个标记为 IN6 和 IN7 的 SMD 跳线,用于启用或禁用这些驱动器输入。这样做是为了防止在某些情况下与 UART 模块干扰,因为这两个引脚路由到 mikroBUS™ 的 RX 和 TX 引脚。
功能概述
开发板
Nucleo-64 搭载 STM32G431RB MCU 提供了一种经济高效且灵活的平台,供开发者探索新想法并原型设计他们的项目。该板利用 STM32 微控制器的多功能性,使用户能够为他们的项目选择最佳的性能与功耗平衡。它配备了 LQFP64 封装的 STM32 微控制器,并包含了如用户 LED(同时作为 ARDUINO® 信号)、用户和复位按钮,以及 32.768kHz 晶体振荡器用于精确的计时操作等基本组件。Nucleo-64 板设计考虑到扩展性和灵活性,它特有的 ARDUINO® Uno
V3 扩展连接器和 ST morpho 扩展引脚头,提供了对 STM32 I/O 的完全访问,以实现全面的项目整合。电源供应选项灵活,支持 ST-LINK USB VBUS 或外部电源,确保在各种开发环境中的适应性。该板还配备了一个具有 USB 重枚举功能的板载 ST-LINK 调试器/编程器,简化了编程和调试过程。此外,该板设计旨在简化高级开发,它的外部 SMPS 为 Vcore 逻辑供电提供高效支持,支持 USB 设备全速或 USB SNK/UFP 全速,并内置加密功能,提升了项目的功效
和安全性。通过外部 SMPS 实验的专用连接器、 用于 ST-LINK 的 USB 连接器以及 MIPI® 调试连接器,提供了更多的硬件接口和实验可能性。开发者将通过 STM32Cube MCU Package 提供的全面免费软件库和示例得到广泛支持。这些,加上与多种集成开发环境(IDE)的兼容性,包括 IAR Embedded Workbench®、MDK-ARM 和 STM32CubeIDE,确保了流畅且高效的开发体验,使用户能够充分利用 Nucleo-64 板在他们的项目中的能力。
微控制器概述
MCU卡片 / MCU
建筑
ARM Cortex-M4
MCU 内存 (KB)
128
硅供应商
STMicroelectronics
引脚数
64
RAM (字节)
32k
你完善了我!
配件
Click Shield for Nucleo-64 配备了两个专有的 mikroBUS™ 插座,使得所有的 Click board™ 设备都可以轻松地与 STM32 Nucleo-64 开发板连接。这样,Mikroe 允许其用户从不断增长的 Click boards™ 范围中添加任何功能,如 WiFi、GSM、GPS、蓝牙、ZigBee、环境传感器、LED、语音识别、电机控制、运动传感器等。您可以使用超过 1537 个 Click boards™,这些 Click boards™ 可以堆叠和集成。STM32 Nucleo-64 开发板基于 64 引脚封装的微控制器,采用 32 位 MCU,配备 ARM Cortex M4 处理器,运行速度为 84MHz,具有 512Kb Flash 和 96KB SRAM,分为两个区域,顶部区域代表 ST-Link/V2 调试器和编程器,而底部区域是一个实际的开发板。通过 USB 连接方便地控制和供电这些板子,以便直接对 Nucleo-64 开发板进行编程和高效调试,其中还需要额外的 USB 线连接到板子上的 USB 迷你接口。大多数 STM32 微控制器引脚都连接到了板子左右边缘的 IO 引脚上,然后连接到两个现有的 mikroBUS™ 插座上。该 Click Shield 还有几个开关,用于选择 mikroBUS™ 插座上模拟信号的逻辑电平和 mikroBUS™ 插座本身的逻辑电压电平。此外,用户还可以通过现有的双向电平转换器,使用任何 Click board™,无论 Click board™ 是否在 3.3V 或 5V 逻辑电压电平下运行。一旦将 STM32 Nucleo-64 开发板与我们的 Click Shield for Nucleo-64 连接,您就可以访问数百个工作于 3.3V 或 5V 逻辑电压电平的 Click boards™。
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图
一步一步来
项目组装
实时跟踪您的结果
通过调试模式的应用程序输出
1. 一旦代码示例加载完成,按下 "DEBUG" 按钮将启动构建过程,并将其编程到创建的设置上,然后进入调试模式。
2. 编程完成后,IDE 中将出现一个带有各种操作按钮的标题。点击绿色的 "PLAY" 按钮开始读取通过 Click board™ 获得的结果。获得的结果将在 "Application Output" 标签中显示。
软件支持
库描述
该库包含用于 Driver Click 驱动程序的 API。
关键功能:
driver_set_in1
- 设置 IN1 的功能driver_set_in2
- 设置 IN2 的功能driver_set_in3
- 设置 IN3 的功能
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief Driver Click example
*
* # Description
* This application offering a nine-pole spring terminal that can be used to implement and realize a wide range of different applications.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes GPIO driver and selects which inputs will be set in operation.
Bits from 0 to 6 (selectIN) select inputs from IN1 to IN7, respectively.
*
* ## Application Task
* Performs cycles in which selected inputs will be turned on for pulseWidth
delay time one by one. When one input is turned on, it will be turned off after desired delay time before the next input be turned on.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "driver.h"
// ------------------------------------------------------------------ VARIABLES
static driver_t driver;
static log_t logger;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
driver_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info(&logger, "---- Application Init ----");
// Click initialization.
driver_cfg_setup( &cfg );
DRIVER_MAP_MIKROBUS( cfg, MIKROBUS_1 );
driver_init( &driver, &cfg );
}
void application_task ( void )
{
uint8_t select_in;
uint8_t temp;
uint8_t count;
select_in = 0x7F;
temp = 1;
for (count = 0; count < 7; count++)
{
switch ( select_in & temp )
{
case 0x01 :
{
driver_set_in1( &driver, ENABLE_IN );
log_printf( &logger, "OUT1 enabled\r\n" );
Delay_ms( PULSE_WIDTH );
driver_set_in1( &driver, DISABLE_IN );
log_printf( &logger, "OUT1 disabled\r\n" );
break;
}
case 0x02 :
{
driver_set_in2( &driver, ENABLE_IN );
log_printf( &logger, "OUT2 enabled\r\n" );
Delay_ms( PULSE_WIDTH );
driver_set_in2( &driver, DISABLE_IN );
log_printf( &logger, "OUT2 disabled\r\n" );
break;
}
case 0x04 :
{
driver_set_in3( &driver, ENABLE_IN );
log_printf( &logger, "OUT3 enabled\r\n" );
Delay_ms( PULSE_WIDTH );
driver_set_in3( &driver, DISABLE_IN );
log_printf( &logger, "OUT3 disabled\r\n" );
break;
}
case 0x08 :
{
driver_set_in4( &driver, ENABLE_IN );
log_printf( &logger, "OUT4 enabled\r\n" );
Delay_ms( PULSE_WIDTH );
driver_set_in4( &driver, DISABLE_IN );
log_printf( &logger, "OUT4 disabled\r\n" );
break;
}
case 0x10 :
{
driver_set_in5( &driver, ENABLE_IN );
log_printf( &logger, "OUT5 enabled\r\n" );
Delay_ms( PULSE_WIDTH );
driver_set_in5( &driver, DISABLE_IN );
log_printf( &logger, "OUT5 disabled\r\n" );
break;
}
case 0x20 :
{
driver_set_in6( &driver, ENABLE_IN );
log_printf( &logger, "OUT6 enabled\r\n" );
Delay_ms( PULSE_WIDTH );
driver_set_in6( &driver, DISABLE_IN );
log_printf( &logger, "OUT6 disabled\r\n" );
break;
}
case 0x40 :
{
driver_set_in7( &driver, ENABLE_IN );
log_printf( &logger, "OUT7 enabled\r\n" );
Delay_ms( PULSE_WIDTH );
driver_set_in7( &driver, DISABLE_IN );
log_printf( &logger, "OUT7 disabled\r\n" );
break;
}
default :
{
break;
}
}
log_printf( &logger, "----------------------\r\n" );
temp <<= 1;
Delay_ms( 1000 );
}
}
void main ( void )
{
application_init( );
for ( ; ; )
{
application_task( );
}
}
// ------------------------------------------------------------------------ END
