使用 DRV8426 和 STM32G431RB 确保步进电机的静音和平稳运动控制

触手可及的无缝运动控制!

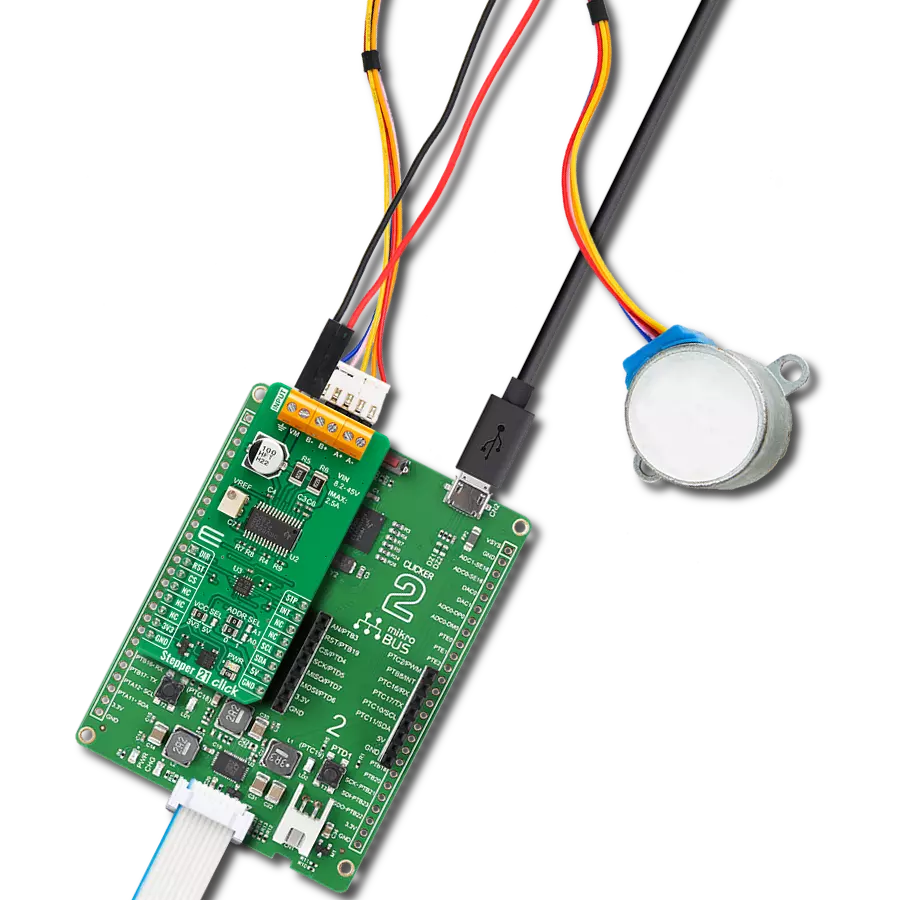

Stepper 18 Click with Nucleo 64 with STM32G431RB MCU

已发布 11月 08, 2024

点击板

Stepper 18 Click

开发板

Nucleo 64 with STM32G431RB MCU

编译器

NECTO Studio

微控制器单元

STM32G431RB

体验无缝运动控制,我们用户友好的集成电机驱动解决方案,专为双极步进电机而设计。

A

A

硬件概览

它是如何工作的?

Stepper 18 Click基于Texas Instruments的DRV8426,这是一款集成的电机驱动解决方案,用于双极步进电机,具有集成电流感知、1/256微步进、STEP/DIR接口和智能调节技术。它通过集成两个N通道功率MOSFET H桥、电流感知电阻和调节电路以及微步进索引器,能够驱动高达1.5A的全量程输出电流。步进电机驱动器需要通过实施多种衰减模式来重新循环绕组电流,如慢衰减、混合衰减和快速衰减。DRV8426配备了智能调谐衰减模式,表示一种衰减机制,可自动调节以实现对电压、电机速度、变化和老化效应等的最佳电流调节性能。除了这种自动智能调谐外,DRV8426还提供了慢-混合和混合衰减等传统衰减模式。VREF引脚上的电压通过来自Microchip的12位数字模拟转换器MCP4726调节电流调节设定点。因此,数

字值被转换为与收到的12位数字成比例的适当电压水平(VCC)。MCP4726还集成了EEPROM,用于存储DAC寄存器和配置位值,并通过支持标准(100 kHz)、快速(400 kHz)和高速(3.4 MHz)I2C模式的I2C 2线接口与MCU通信。除了I2C通信外,Stepper 18 Click还使用几个GPIO引脚与MCU通信。一个简单的STEP/DIR接口,标记为STP和DIR并路由到mikroBUS™插座上的PWM和AN引脚,允许MCU管理步进电机的方向和步进速率。内部微步进索引器可以在不需要MCU处理绕组电流水平的情况下执行高精度微步进。通过板载SMD开关路由到M0和M1引脚,索引器可以实现全步进、半步进、1/4、1/8、1/16、1/32、1/64、1/128和1/256微步进。此外,高微步进有助于显著降低听觉噪音并实现平滑运动。使能引

脚,标记为EN并路由到mikroBUS™插座上的CS引脚,优化功耗并用于电源开关。在这种状态下,包括接口引脚在内的所有电路都处于非活动状态,并且DRV8426以最小功耗形式存在。此外,还包括低功耗睡眠功能,通过mikroBUS™插座上的RST引脚与故障中断功能一起路由到INT引脚。睡眠模式使系统在不主动驱动电机时节省功率。该Click board™支持电机的外部电源供应,可连接到标记为VM的输入端子,其电压应在4.5V至33V范围内,而步进电机线圈可连接到标记为A1、B2、B1和A2的端子。此Click board™只能使用3.3V逻辑电压电平。在使用具有不同逻辑电平的MCU之前,板上必须执行适当的逻辑电压电平转换。此外,它配备了一个包含功能和示例代码的库,可用作进一步开发的参考。
