使用CT10-1540-G1和STM32F302VC创建可靠的开关解决方案

用REED开关:重新定义电磁控制

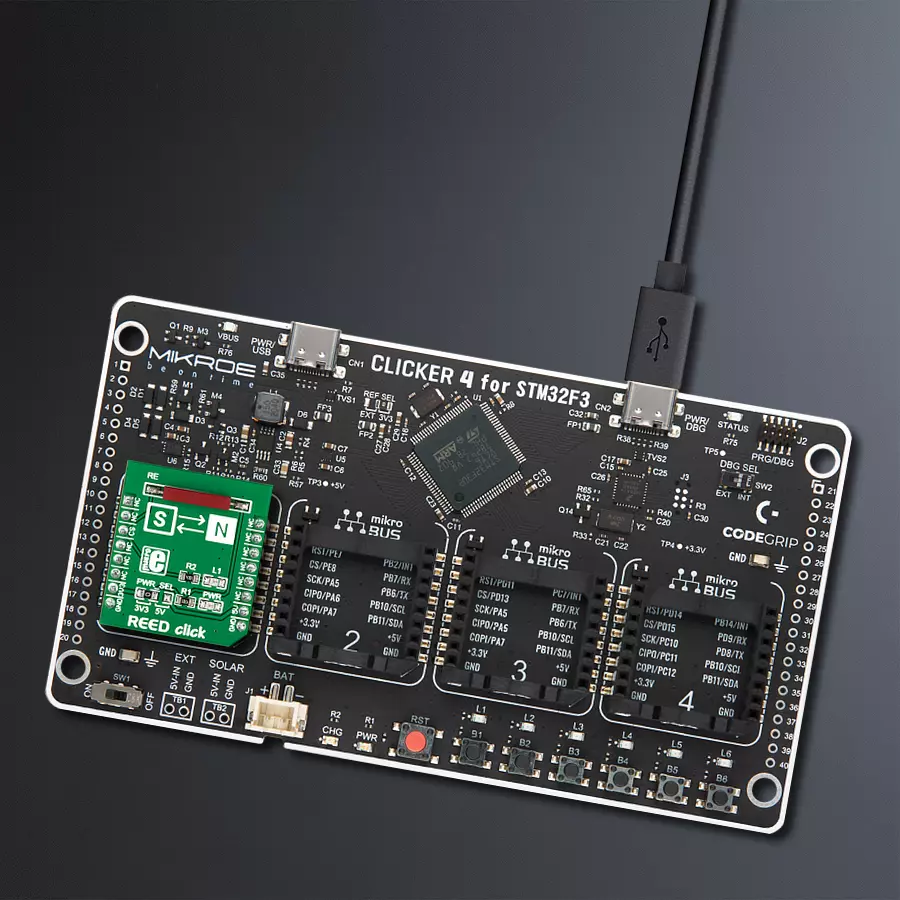

REED Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

REED Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

借助我们的磁簧开关解决方案的灵活性,您可以设计依赖精确电磁控制的创新应用,从而扩大自动化和监控的可能性。

A

A

硬件概览

它是如何工作的?

REED Click基于CT10-1540-G1,这是Coto Technology的Classic C10系列模压式磁簧开关。这种密封性良好、低电流的干式磁簧开关是SPST类型(单极单刀),具有常开的钌接点。该传感器是双端类型,可以通过电磁铁、永磁铁或两者的组合来触发。CT10-1540-G1型号表示该传感器的灵敏度范围为15到40AT,释放范围为3到39AT。 该传感器对10G的振动和100G的冲击具有抗性,

确保开关只会在电磁场的作用下触发。REED Click使用mikroBUS™插座的单个CS引脚连接到主机MCU,根据开关是闭合还是打开输出1或0。该传感器在玻璃外壳内有两个单独的极接触(北极和南极)。当施加磁场时,它们会闭合,从而触发开关。一旦磁铁被移除,它们就会再次打开。磁场 激活传感器,而不是磁场与传感器之间的距离。较强但距离较远的磁场比较弱但距离较 近的磁

场更重要。此外,这个Click板上还有一个L1 LED,可以直观地显示已激活的开关。该Click板可以通过PWR SEL跳线选择3.3V或5V逻辑电压电平运行,这样,既支持3.3V又支持5V的MCU可以正确地使用通信线路。此外,该Click板配备了一个包含易于使用的功能和示例代码的库,可作为进一步开发的参考。

REED Click hardware overview image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
REED Switch Output
PA4
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

REED Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

该库包含 REED Click 驱动程序的 API。

关键函数:

  • reed_get_status - 获取磁性检测状态的函数。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief REED Click example
 *
 * # Description
 * This is a example which demonstrates the use of REED Click board.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Configuring Clicks and log objects.
 *
 * ## Application Task
 * Detect the magnetic field near the REED Click.
 * Results are being sent to the Usart Terminal where you can track their changes.
 * All data logs on usb uart when magnetic field is detected.
 *
 * \author Nemanja Medakovic
 *
 */

#include "board.h"
#include "log.h"
#include "reed.h"

static reed_t reed;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;
    reed_cfg_t reed_cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init... ----" );

    //  Click initialization.

    reed_cfg_setup( &reed_cfg );
    REED_MAP_MIKROBUS( reed_cfg, MIKROBUS_1 );

    if ( reed_init( &reed, &reed_cfg ) == REED_INIT_ERROR )
    {
        log_info( &logger, "---- Application Init Error. ----" );
        log_info( &logger, "---- Please, run program again... ----" );

        for ( ; ; );
    }

    log_info( &logger, "---- Application Init Done. ----" );
    log_info( &logger, "---- Application Running... ----\n" );
}

void application_task ( void )
{
    uint8_t reed_state = REED_NO_MAGNETIC_FIELD;
    static uint8_t reed_state_old = REED_NO_MAGNETIC_FIELD;

    reed_state = reed_get_status( &reed );

    if ( ( reed_state == REED_MAGNETIC_FIELD_DETECTED ) && ( reed_state_old == REED_NO_MAGNETIC_FIELD ) )
    {
        reed_state_old = reed_state;

        log_printf( &logger, "    ~ UNLOCKED ~\r\n" );
        log_printf( &logger, "--------------------\r\n" );
    }
    else if ( ( reed_state == REED_NO_MAGNETIC_FIELD ) && ( reed_state_old == REED_MAGNETIC_FIELD_DETECTED ) )
    {
        reed_state_old = reed_state;

        log_printf( &logger, "     ~ LOCKED ~\r\n" );
        log_printf( &logger, "--------------------\r\n" );
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


// ------------------------------------------------------------------------ END
