硬件概览
它是如何工作的?
LDC1101 Click 基于德州仪器的LDC1101,这是一款集成的高分辨率、高速电感到数字转换器。该IC是一款多功能电感转换器,用于快速、短距离、非接触式的物体位置、旋转或运动检测。由于其技术允许在恶劣环境中进行精确和可靠的电感感应,LDC1101非常适合工业和汽车应用。LDC1101使用标准的SPI接口与主机MCU通信。两个感应核心独立工作。一个核心提供16位分辨率的快速阻抗和电感(RP+L)读数,而另一个核心提供24位高分辨率的电感(LHR)测量。在RP+L模式下无需输入时钟,但LHR模式需要在CLKIN引脚上提供时钟信号。因此,CLKIN引脚路由到mikroBUS™ PWM引脚。没有该引脚上的有效时钟,LHR模式将不可用。LDC1101提供两种低功耗模式:关机模式和睡眠模式。在这两种模式下,IC不会主动运行任何转换。在关机模式下,LDC1101的所有部分都被关闭,因此消耗最少的电流。在睡眠模式下,LDC1101的逻辑部分变
得活跃,并用于配置工作参数。配置IC只有在睡眠模式下才有效。在活动模式下,整个IC变得操作,消耗最多的电量。主要工作原理基于测量由PCB铜迹线和电容器形成的LC振荡器的参数:当导电物体接近时,它会与LDC1101 IC驱动的LC振荡器磁性耦合。然后,LDC1101测量维持振荡所需的能量。振荡器电路的功率损失与导电物体的阻抗成正比,然后采样并成为可用的数字值。由于阻抗值受物体距离影响,因此可以用来确定其与LC振荡器的距离。同样,可以通过固定的已知距离和导电物体测量阻抗(和电感)参数来确定其成分。在这种情况下,PCB铜迹线成为阻抗传感器。当需要更精确的电感感应时,LHR模式是更好的选择。与阻抗不同,导电物体的电感不受其温度的太大影响。利用LDC1101测量LC振荡器的谐振频率的能力,还可以精确测量物体的距离。LC振荡器的谐振频率受与其磁性耦合的导电物体的影响。LC振荡器的谐振频率是电感的函
数,因此通过测量谐振频率的变化,可以非常准确地计算导电物体的影响及其距离。然而,要使用LHR模式,需要在mikroBUS™ PWM引脚上提供精确的时钟信号。集成的中断引擎允许向主机MCU报告各种事件。例如,在结果被另一个转换周期破坏之前读取数据很重要。中断可以在RP+L模式和LHR模式的转换周期结束时触发,以便MCU在下一个转换开始之前获取数据。当阈值被超过时,LDC1101也可以触发中断。如果转换数据低于或高于配置的电感和阻抗参数阈值,将触发中断事件。根据中断类型,在中断的情况下,LDC1101的INTB引脚将被驱动到低逻辑电平。此引脚与SDO引脚复用,因此在使用此引脚作为中断输出时需要遵循某些程序:除了将SDO/INTB引脚配置为中断引脚外,还需要将板载SMD跳线切换到适当位置,将中断信号路由到mikroBUS™的INT引脚。
功能概述
开发板
Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能
Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大
提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。
微控制器概述
MCU卡片 / MCU

建筑
ARM Cortex-M4
MCU 内存 (KB)
256
硅供应商
STMicroelectronics
引脚数
100
RAM (字节)
40960
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

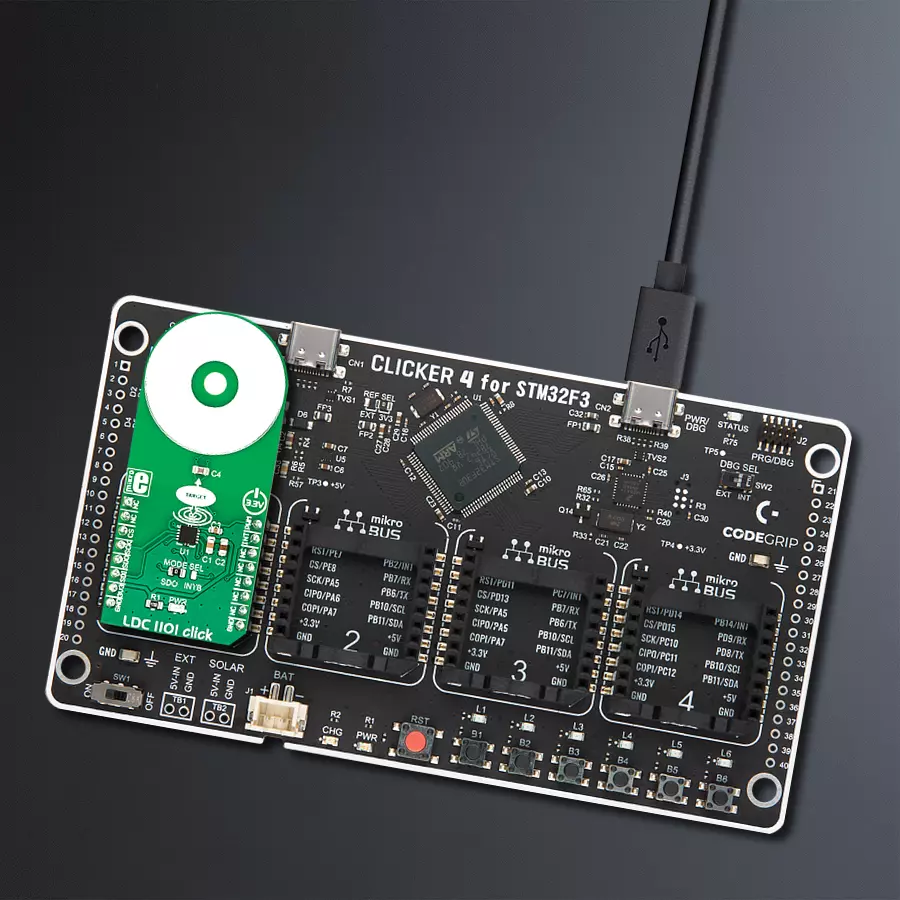

项目组装
软件支持
库描述
此库包含LDC1101 Click驱动程序的API。
关键功能:
ldc1101_get_rp_data- 读取RP数据的功能ldc1101_get_l_data- 读取L数据的功能ldc1101_get_interrupt- 获取中断引脚状态的功能
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief Ldc1101 Click example
*
* # Description
* Example demonstrates measurement of inductance change depending on the linear motion of the metal object.
* Induction of the linear metal position depends on the type of metal and the configuration.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes I2C module and sets CS pin as OUTPUT and PWM and INT pin sa INPUT.
* Driver intialization, standard configurations and start measurement.
*
* ## Application Task
* Reads RP data and logs data to USBUART every 1 sec.
*
* \author Nenad Filipovic
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "ldc1101.h"
// ------------------------------------------------------------------ VARIABLES
static ldc1101_t ldc1101;
static log_t logger;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
ldc1101_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
ldc1101_cfg_setup( &cfg );
LDC1101_MAP_MIKROBUS( cfg, MIKROBUS_1 );
ldc1101_init( &ldc1101, &cfg );
log_printf( &logger, " LDC1101 Click\r\n" );
log_printf( &logger, "------------------------\r\n" );
ldc1101_default_cfg ( &ldc1101 );
Delay_ms ( 100 );
}
void application_task ( void )
{
uint16_t rp_data;
rp_data = ldc1101_get_rp_data( &ldc1101 );
log_printf( &logger, " Inductive Linear Position : %u\r\n", rp_data );
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
额外支持
资源
类别:电感
