使用M95M02-DR和STM32L496AG创建可靠的非易失性数据存储解决方案

利用EEPROM的魔力掌握数据!

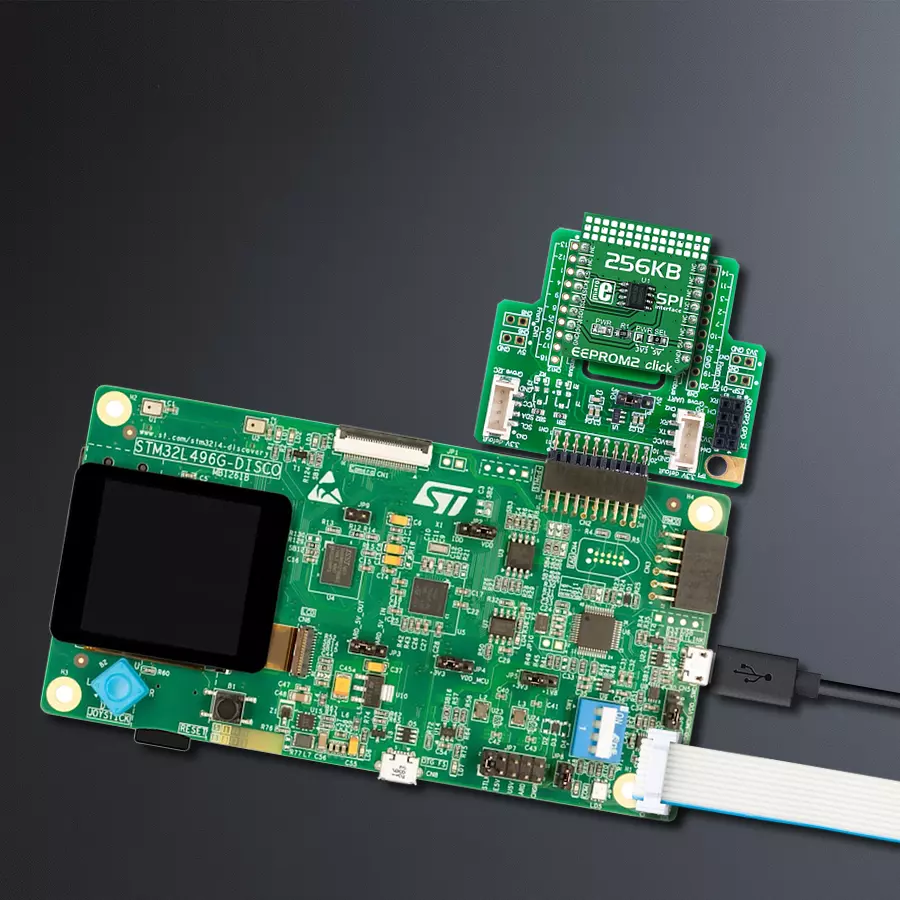

EEPROM 2 Click with Discovery kit with STM32L496AG MCU

已发布 7月 22, 2025

点击板

EEPROM 2 Click

开发板

Discovery kit with STM32L496AG MCU

编译器

NECTO Studio

微控制器单元

STM32L496AG

通过整合EEPROM存储器,我们的解决方案实现了无缝的配置更新和校准调整,增强了系统的灵活性和适应性。

A

A

硬件概览

它是如何工作的?

EEPROM 2 Click基于STMicroelectronics的M95M02,这是一款2M位的串行SPI总线EEPROM。2M位的EEPROM密度以位为单位表示,因此在8位的单位或字中有2,097,152位,这给出了262,144字节的数据存储器。此外,EEPROM被组织为内存页。一个页面包含256个字节,共有1024个页面(1024个页面 x 256字节 = 总共262,144字节)。了解内存单元的组织方式对于写入

和擦除操作至关重要。M95M02 IC的一个关键特性是错误校正码逻辑(ECC),它允许内部进行错误校正。M95M02 IC的另一个特性是识别内存页面,长达256字节,可用于存储ID或其他敏感数据,一旦写入,便可永久锁定。EEPROM 2 Click使用标准的4线SPI接口与主机MCU通信,支持高达5MHz的时钟频 率。有几种指令代码,例如写入使能和禁用、从内存数组读取和写入、读取和写

入状态寄存器等。它还包括特定部分或整个内存数组的写保护。这个Click板可以通过PWR SEL跳线选择3.3V或5V逻辑电压电平运行。这样,既支持3.3V又支持5V的MCU可以正确地使用通信线。此外,这个Click板配备了一个包含易于使用的功能和示例代码的库,可作为进一步开发的参考。

EEPROM 2 Click hardware overview image

功能概述

开发板

32L496GDISCOVERY Discovery 套件是一款功能全面的演示和开发平台,专为搭载 Arm® Cortex®-M4 内核的 STM32L496AG 微控制器设计。该套件适用于需要在高性能、先进图形处理和超低功耗之间取得平衡的应用,支持无缝原型开发,适用于各种嵌入式解决方案。STM32L496AG 采用创新的节能架构,集成

了扩展 RAM 和 Chrom-ART 图形加速器,在提升图形性能的同时保持低功耗,使其特别适用于音频处理、图形用户界面和实时数据采集等对能效要求较高的应用。为了简化开发流程,该开发板配备了板载 ST-LINK/V2-1 调试器/编程器,提供即插即用的调试和编程体验,使用户无需额外硬件即可轻松加载、调

试和测试应用程序。凭借低功耗特性、增强的内存能力以及内置调试工具,32L496GDISCOVERY 套件是开发先进嵌入式系统、实现高效能解决方案的理想选择。

Discovery kit with STM32L496AG MCU double side image

微控制器概述

MCU卡片 / MCU

STM32L496AG Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

1024

硅供应商

STMicroelectronics

引脚数

169

RAM (字节)

327680

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
SPI Chip Select
PG11
CS
SPI Clock
PI1
SCK
SPI Data OUT
PD3
MISO
SPI Data IN
PI3
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

EEPROM 2 Click Schematic schematic

一步一步来

项目组装

Discovery kit with STM32H750XB MCU front image hardware assembly

从选择您的开发板和Click板™开始。以Discovery kit with STM32L496AG MCU作为您的开发板开始。

Discovery kit with STM32H750XB MCU front image hardware assembly
Thermo 21 Click front image hardware assembly
Prog-cut hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Discovery kit with STM32H750XB MCU NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

这个库包含EEPROM 2 Click驱动的API。

关键函数:

  • eeprom2_write - 将单个数据字节写入给定的存储器地址

  • eeprom2_write_bytes - 将数据字节写入给定的存储器地址

  • eeprom2_read_bytes - 从给定的存储器地址读取数据字节。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Eeprom2 Click example
 *
 * # Description
 * This application demonstrates the process of writing and
 * reading of data from EEPROM.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes EEPROM 2 driver.
 *
 * ## Application Task
 * Writing data to EEPROM and then reading that data and writing it via UART.
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "eeprom2.h"

// ------------------------------------------------------------------ VARIABLES

static eeprom2_t eeprom2;
static log_t logger;
uint8_t text[ 7 ] = { 'M','i','k','r','o','e' };
uint8_t mem_value[ 7 ] = { 0 };

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    eeprom2_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.
    eeprom2_cfg_setup( &cfg );
    EEPROM2_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    eeprom2_init( &eeprom2, &cfg );
}

void application_task ( void )
{
    eeprom2_write_bytes ( &eeprom2, 0x01, text, 6 );
    log_printf ( &logger, "Writing Mikroe to EEPROM 2 Click\r\n" );
    Delay_ms ( 1000 );
    eeprom2_read_bytes ( &eeprom2, 0x01 , mem_value, 6 );
    log_printf ( &logger, "Data read: %s\r\n", mem_value );
    Delay_ms ( 1000 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


// ------------------------------------------------------------------------ END
