使用24AA025E64和PIC18F2610为您的应用提供唯一的节点地址

您网络的唯一身份

MAC Address Click with EasyPIC v8

已发布 6月 24, 2024

点击板

MAC Address Click

开发板

EasyPIC v8

编译器

NECTO Studio

微控制器单元

PIC18F2610

通过我们的解决方案赋予您的应用程序一个独特的节点身份,提供一种无缝和标准化的方法来分配唯一的MAC地址,以优化网络通信和管理。

A

A

硬件概览

它是如何工作的?

MAC Address Click基于24AA025E64,这是一款来自Microchip的具有预编程IEEE EUI-64 MAC地址的2Kb串行EEPROM。该设备被组织为两个128 x 8位内存块,带有2线串行接口。低电压设计允许在最低1.7V的电压下工作,最大待机和工作电流分别只有1uA和1mA。24AA025E64还具有最多16字节数据的页写入

能力。MAC Address Click为您的应用程序提供一个独特的节点地址。它还具有1Kbit的可写EEPROM内存。MAC Address Click搭载了带有EUI-64™节点身份的24AA025E64 2K I2C串行EEPROM。点击板设计为可以在3.3V或5V电源上运行。MAC Address Click通过I2C接口与目标微控制器通信。这个Click board™可以

通过PWR SEL跳线选择使用3.3V或5V逻辑电压级别,这样,3.3V和5V能力的MCU都可以正确使用通信线。此外,这个Click board™还配备了一个包含易于使用的功能和示例代码的库,可用作进一步开发的参考。

MAC Address Click top side image
MAC Address Click bottom side image

功能概述

开发板

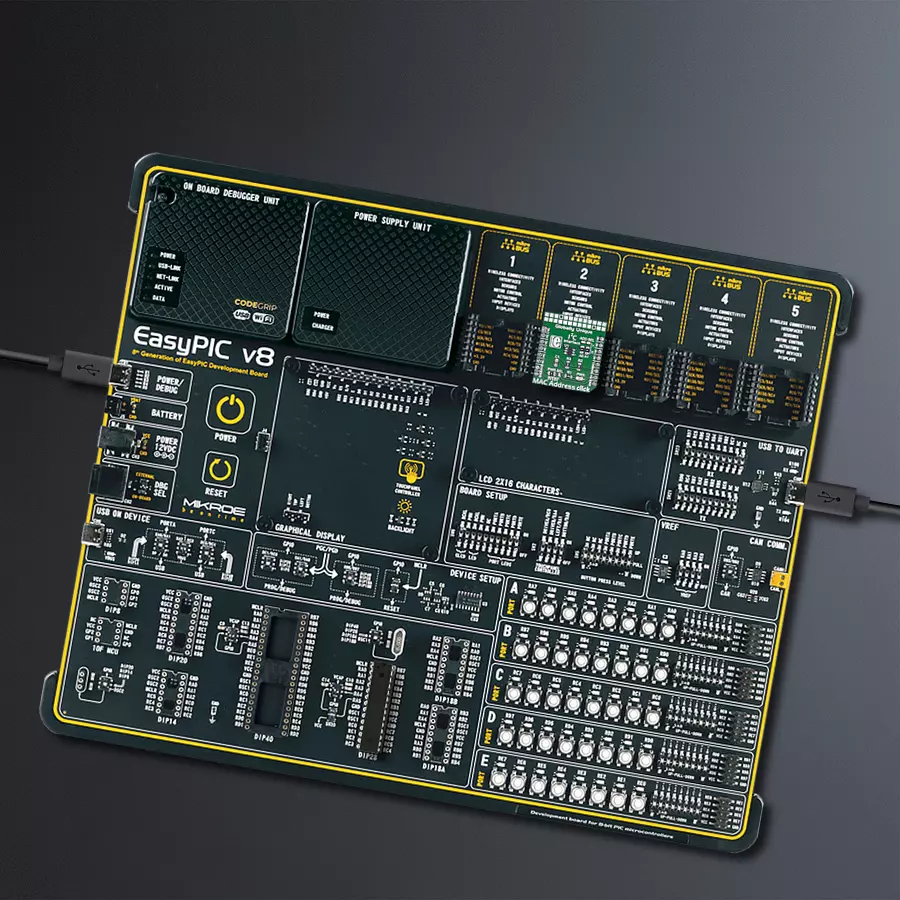

EasyPIC v8 是一款专为快速开发嵌入式应用的需求而特别设计的开发板。它支持许多高引脚计数的8位PIC微控制器,来自Microchip,无论它们的引脚数量如何,并且具有一系列独特功能,例如首次集成的调试器/程序员。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。得益于创新的制造技术,EasyPIC v8 提供了流畅而沉浸式的工作体验,允许在任何情况下、任何地方、任何时候都能访问。

EasyPIC v8 开发板的每个部分都包含了使同一板块运行最高效的必要组件。除了先进的集成CODEGRIP程 序/调试模块,该模块提供许多有价值的编程/调试选项和与Mikroe软件环境的无缝集成外,该板还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括电池、外部12V电源供应和通过USB Type-C(USB-C)连接器的电源。通信选项如USB-UART、USB DEVICE和CAN也包括在内,包括 广受好评的mikroBUS™标准、两种显示选项(图形和

基于字符的LCD)和几种不同的DIP插座。这些插座覆盖了从最小的只有八个至四十个引脚的8位PIC MCU的广泛范围。EasyPIC v8 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。

EasyPIC v8 horizontal image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC

MCU 内存 (KB)

64

硅供应商

Microchip

引脚数

28

RAM (字节)

3968

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
I2C Clock
RC3
SCL
I2C Data
RC4
SDA
Power Supply
5V
5V
Ground
GND
GND
2

“仔细看看!”

Click board™ 原理图

MAC Address Click Schematic schematic

一步一步来

项目组装

EasyPIC v8 front image hardware assembly

从选择您的开发板和Click板™开始。以EasyPIC v8作为您的开发板开始。

EasyPIC v8 front image hardware assembly
Rotary B 2 Click front image hardware assembly
MCU DIP 28 hardware assembly
EasyPIC v8 28pin-DIP - upright/background hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
NECTO Compiler Selection Step Image hardware assembly
NECTO Output Selection Step Image hardware assembly
Necto image step 6 hardware assembly
Necto DIP image step 7 hardware assembly
Necto image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto PreFlash Image hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

这个库包含了MAC Address Click驱动的API。

关键功能:

  • macaddress_get_mac - 通用读取MAC地址功能

  • macaddress_read_byte - 通用读取数据字节功能

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief MacAddress Click example
 *
 * # Description
 * Provides a unique node address for your application.
 *
 * The application is composed of two sections :
 *
 * ## Application Init
 * Initialization driver enables - I2C, also write log.
 *
 * ## Application Task - (code snippet) This is an example which demonstrates the use of MAC Address click board.
 * MAC Address click communicates with register via I2C protocol by the write to register and read from the register.
 * This example shows write/read single byte and sequential write/read from EEPROM.
 * Results are being sent to the Usart Terminal where you can track their changes.
 * All data logs write on USB uart changes for every 1 sec.
 *
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "macaddress.h"


// ------------------------------------------------------------------ VARIABLES

static macaddress_t macaddress;
static log_t logger;

static uint8_t *write_data[ 3 ] = { "MikroE", "MAC Address", "MikroElektronika" };

static uint8_t data_len[ 3 ] = { 6 , 11, 16 };

static uint8_t mac_addr[ 8 ] = { 0 };

static uint8_t data_cnt;

static uint8_t read_buff[ 50 ] = { 0 };

static uint8_t address = 0x10;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    macaddress_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    macaddress_cfg_setup( &cfg );
    MACADDRESS_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    macaddress_init( &macaddress, &cfg );

    macaddress_get_mac( &macaddress, mac_addr );

    log_printf( &logger, " > MAC Address: 0x" );
    for ( uint8_t cnt = 0; cnt < 8; cnt++ )
    {
        log_printf( &logger, "%.02X", (uint16_t)mac_addr[ cnt ] );
    }
    log_printf( &logger, "\r\n" );

    Delay_ms( 1000 );
    log_info( &logger, "---- Application Task ----" );
    data_cnt = 0;
}

void application_task ( void )
{
    log_printf( &logger, " > Writing data to memory...\r\n" );
    Delay_ms( 100 );
    macaddress_generic_write( &macaddress, address, write_data[ data_cnt ], data_len[ data_cnt ] );
    log_printf( &logger, " > Writing done.\r\n" );
    Delay_ms( 1000 );


    log_printf( &logger, " > Reading data from memory...\r\n" );
    macaddress_generic_read( &macaddress, address, read_buff, data_len[ data_cnt ] );
    Delay_ms( 100 );
    log_printf( &logger, " > Read data: " );
    for( uint8_t cnt = 0; cnt < data_len[ data_cnt ]; cnt++ )
    {
        log_printf( &logger, "%c", read_buff[ cnt ] );
    }
    log_printf( &logger, "\r\n" );
    Delay_ms( 100 );
    log_printf( &logger, " > Reading done.\r\n" );
    log_printf( &logger, "---------------------------------\r\n" );
    data_cnt++;
    if ( data_cnt >= 3 )
        data_cnt = 0;

    Delay_ms( 3000 );
}

void main ( void )
{
    application_init( );

    for ( ; ; )
    {
        application_task( );
    }
}

// ------------------------------------------------------------------------ END
