从集成电路到传感器网络,我们的数字基准电压解决方案使用户能够在数字领域实现电压精度,为数字基准生成设立了新的标杆。
A
A
硬件概览
它是如何工作的?
DigiVref Click基于Microchip的MCP1541,这是一款精确的电压基准IC,用于提供准确的电压输出。然而,该IC在负载时非常容易产生电压下降,因此即使是2mA的小负载也可能导致输出电压下降。因此,使用一个增益为1的运算放大器作为缓冲器。4.096V(VREF)的电压基准输出被引导到德州仪器的模拟多路复用器/解复用器IC CD74HC4051的公共引脚。该电路具有一个到八个内部开关,位置由数字选择。通过对S0至S2引脚施加逻辑电平可以选择开关位置。CD74HC4051的四个输出被引导到由四个10K电阻组成的分压电路。通过跨越分压电路路由VREF,可以根据选定的开关位置
选择四个输出电压基准值之一。输出电压(VOUT)可以设置为以下值之一:1.024V,2.048V,3.072V和4.096V。CD74HC4051由德州仪器的8位移位寄存器IC SN74HC595控制,具有三态输出寄存器。SN74HC595允许数据移入,然后锁存到输出。只要没有新的数据移入并锁存到并行输出寄存器(或者只要#OE引脚保持低电平,但在此Click板™上硬连线到GND),输出引脚的状态将不会改变。这使得Click板™完全独立于SPI接口,即使在某些时候断开连接。一旦设置,选定的参考电压将可在VOUT连接器(标准1x2针头,间距为2.54mm)上使用,只要Click板™通电。由
于只有4个有效位置,因此在CD74HC4051上有两个控制引脚。控制引脚S2接地,因此CD74HC4051通过两个引脚控制:S0和S1。这些引脚被引导到SN74HC595 IC的Q1和Q2输出。SN74HC595 IC通过SPI接口控制,其引脚引导到相应的mikroBUS™引脚(CS,MOSI,SCK)。请注意,设置Q1和Q2以外引脚的SPI数据值对该Click板™没有任何影响。除了VOUT连接器,VOUT电压也引导到mikroBUS™的AN引脚,使其可以被主机MCU使用。因此,应注意Click板™不适合用于3.3V MCU,特别是如果它们没有5V容忍引脚。要将Click板™与3.3V MCU一起使用,必须使用适当的电平转换电路。
功能概述
开发板
Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能
Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大
提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。
微控制器概述
MCU卡片 / MCU

建筑
ARM Cortex-M4
MCU 内存 (KB)
256
硅供应商
STMicroelectronics
引脚数
100
RAM (字节)
40960
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

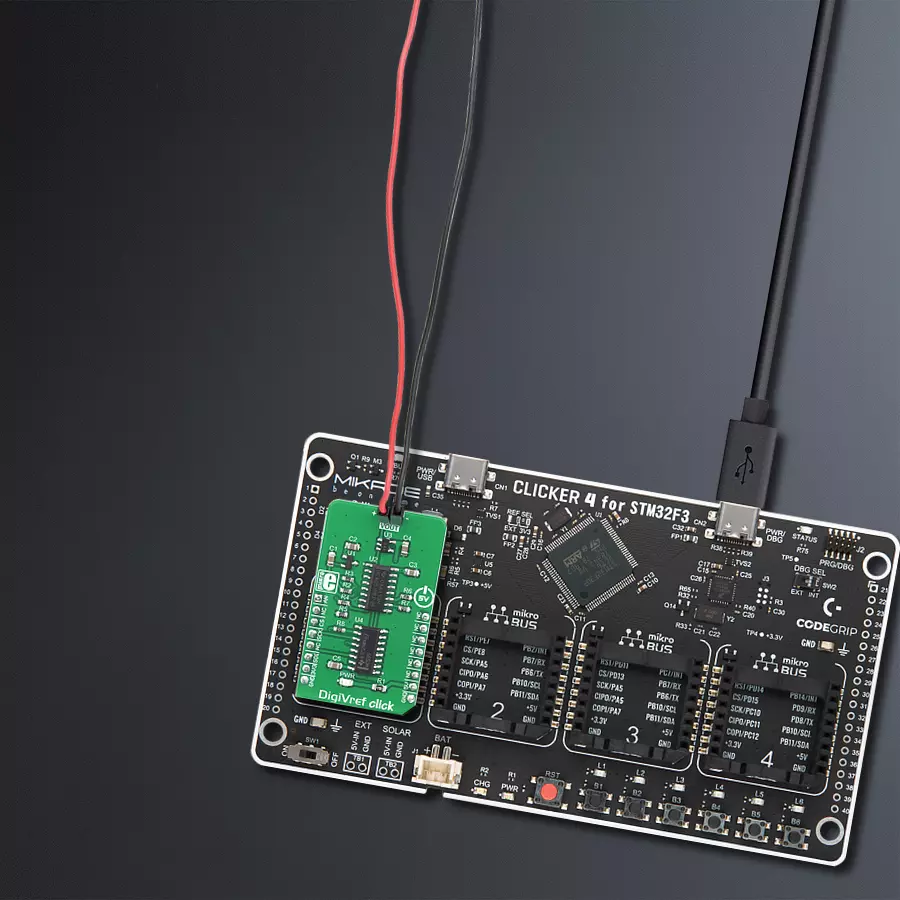

项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
此库包含DigiVref Click驱动的API。
关键功能:
digivref_set_output_voltage
- 该功能设置参考输出电压。
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief DigiVref Click example
*
* # Description
* This app changes the reference output voltage.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initialization device.
*
* ## Application Task
* Changes the reference output voltage every 3 seconds.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "digivref.h"
// ------------------------------------------------------------------ VARIABLES
static digivref_t digivref;
static log_t logger;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
digivref_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
digivref_cfg_setup( &cfg );
DIGIVREF_MAP_MIKROBUS( cfg, MIKROBUS_1 );
digivref_init( &digivref, &cfg );
}
void application_task ( void )
{
digivref_set_output_voltage( &digivref, DIGIVREF_REF_VOLTAGE_4096mV );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
digivref_set_output_voltage( &digivref, DIGIVREF_REF_VOLTAGE_3072mV );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
digivref_set_output_voltage( &digivref, DIGIVREF_REF_VOLTAGE_2048mV );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
digivref_set_output_voltage( &digivref, DIGIVREF_REF_VOLTAGE_1024mV );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
digivref_set_output_voltage( &digivref, DIGIVREF_REF_VOLTAGE_2048mV );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
digivref_set_output_voltage( &digivref, DIGIVREF_REF_VOLTAGE_3072mV );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
