初学者
10 分钟

通过 MCP23S17 和 STM32F302VC 革新您的数据展示

2x16 显示:清晰、简洁、引人注目!

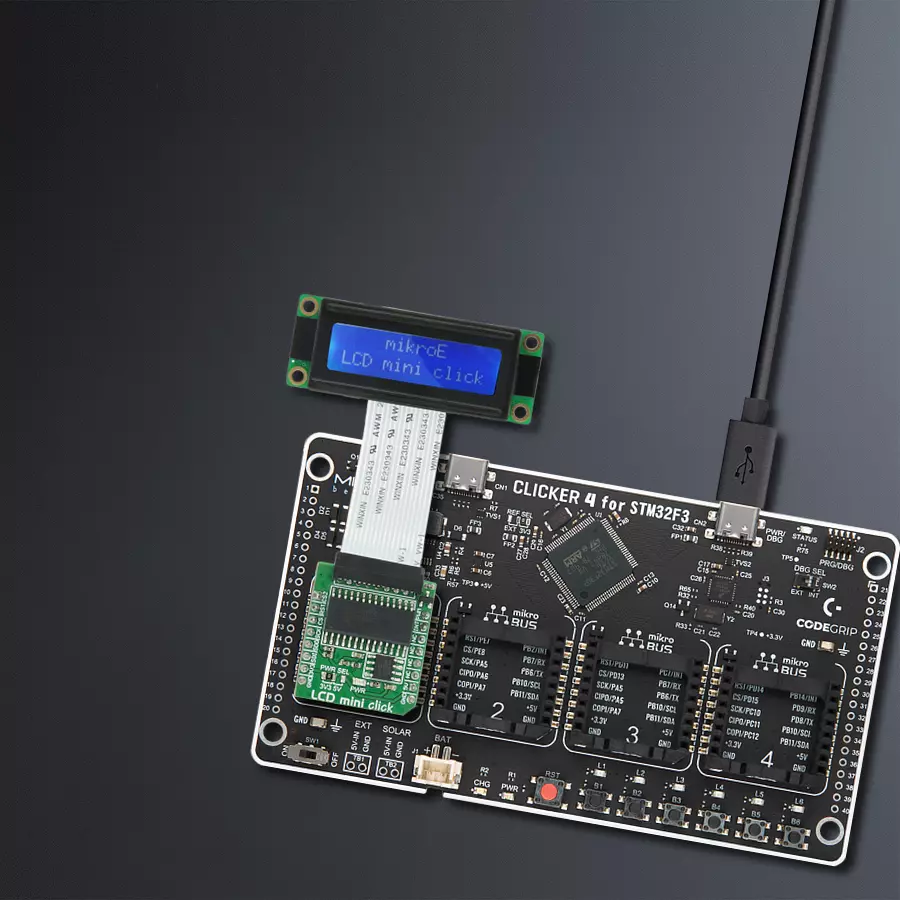

LCD mini Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

LCD mini Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

通过与SPI适配器的无缝集成,提升您解决方案的显示能力,增强用户体验,并释放LCD显示器的全部潜力!

A

A

硬件概览

它是如何工作的?

LCD Mini Click基于MCP23S17,这是一款来自Microchip的带有串行接口的16位I/O扩展器。MCP23S17具有外部复位输入和可配置的中断源,还可以配置为高有效或低有效。这个双向I2C扩展器充当了主机MCU与显示器的四个数据位引脚、一个使能控制引脚和一个寄存器选择引脚之间的桥梁。为了正常工作,使能引脚应该保持高电平。寄存器选择引脚在命令模式(逻辑低)和数据模式(逻辑高)之间切换。背光LED的亮度可以直接通过主机MCU控

制,但LCD的对比度需要使用MCP4161来控制,它是一款带有非易失性存储器的8位单SPI数字电位计,也是来自Microchip。LCD Mini Click使用标准的4线SPI串行接口,从I2C扩展器和数字电位计与主机MCU通信。MCP23S17支持高达10MHz的高速SPI接口,并可以通过CS引脚选择,通过RST引脚复位。它通过INT引脚发送中断。MCP4161也支持高达10MHz的高速SPI,并可以通过CS2引脚选择。PWM引脚可以控制LCD的背光LED的亮度。

LMB162XFW显示器不包含在LCD Mini Click适配器板中,而是单独提供,并配有合适的电缆。然而,LCD Mini Click具有与LCD进行接口的适当连接器。这个Click board™可以通过PWR SEL跳线选择3.3V或5V逻辑电压电平工作。这样,既支持3.3V又支持5V的MCU可以正确使用通信线路。此外,这个Click board™配备了一个包含易于使用的函数和示例代码的库,可用作进一步开发的参考。

LCD mini Click top side image
LCD mini Click bottom side image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

你完善了我!

配件

LCD mini显示器基于LMB162XFW,是一款紧凑且多功能的SPI控制的LCD mini显示器,具有清晰的2x16像素分辨率。其引人注目的深蓝色显示颜色与浅黄绿色的显示数据形成鲜明对比,确保清晰而生动的视觉效果。具有紧凑的外形尺寸,显示器尺寸仅为53.0x20.0x9.1mm(最大尺寸),非常适合空间受限的应用。这款迷你显示器的SPI控制使其能够无缝集成到各种电子项目中,而其优雅的颜色组合则增强了可见性。无论是用于工业仪器、消费类设备还是DIY电子产品,LCD mini显示器都为以视觉吸引人的方式呈现重要数据和信息提供了时尚而实用的解决方案。

LCD mini Click accessories image

使用的MCU引脚

mikroBUS™映射器

DIGIPOT Chip Select
PC4
AN
Expander Reset
PC15
RST
SPI Chip Select
PA4
CS
SPI Slock
PA5
SCK
SPI Data OUT
PA6
MISO
SPI Data IN
PA7
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
PWM Signal
PE9
PWM
Expander Interrupt
PD0
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

LCD mini Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Thermo 21 Click complete accessories setup image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

这个库包含了LCD mini Click驱动的API。

关键函数:

  • lcdmini_set_backlight - 设置背光功能。

  • lcdmini_set_contrast - 设置对比度功能。

  • lcdmini_display_text - LCD mini显示文本。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief LCDmini Click example
 *
 * # Description
 * This is an example that demonstrates the use of the LCD mini Click board.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initialization driver enables - SPI, performing hardware reset, default config,
 * setting up the backlight, and entering text to be written.
 *
 * ## Application Task
 * This example shows the written text, then the text is moved left,
 * with changing between rows of the LCD screen.
 *
 * @note If the screen isn't initialized you may need to restart the device.
 *
 * @author Stefan Ilic
 *
 */

#include "board.h"
#include "log.h"
#include "lcdmini.h"

static lcdmini_t lcdmini;
static log_t logger;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    lcdmini_cfg_t lcdmini_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    lcdmini_cfg_setup( &lcdmini_cfg );
    LCDMINI_MAP_MIKROBUS( lcdmini_cfg, MIKROBUS_1 );
    if ( SPI_MASTER_ERROR == lcdmini_init( &lcdmini, &lcdmini_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }
    lcdmini_hw_reset( &lcdmini );
    log_printf( &logger, "---------------------\r\n" );
    log_printf( &logger, "   SPI LCD Config    \r\n" );
    log_printf( &logger, " Clear LCD display   \r\n" );
    log_printf( &logger, "     Cursor OFF      \r\n" );

    if ( LCDMINI_ERROR == lcdmini_default_cfg ( &lcdmini ) )
    {
        log_error( &logger, " Default configuration." );
        for ( ; ; );
    }
    log_printf( &logger, "---------------------\r\n" );
    log_printf( &logger, "  Setting Backlight  \r\n" );
    lcdmini_set_backlight ( &lcdmini, 1 );
    Delay_ms ( 100 );

    log_printf( &logger, "---------------------\r\n" );
    log_printf( &logger, "  Set Contrast: 200  \r\n" );
    lcdmini_set_contrast( &lcdmini, 200 );
    Delay_ms ( 100 );

    log_info( &logger, " Application Task " );

    log_printf( &logger, "---------------------\r\n" );
    log_printf( &logger, "     Display text    \r\n" );
    log_printf( &logger, "---------------------\r\n" );

    lcdmini_display_text ( &lcdmini, 1, 6, "Mikro E" );
    lcdmini_display_text ( &lcdmini, 2, 2, "LCD mini Click" );
    lcdmini_display_text ( &lcdmini, 3, 2, "LCD mini Click" );
    lcdmini_display_text ( &lcdmini, 4, 6, "Mikro E" );
    Delay_ms ( 500 );
}

void application_task ( void )
{
    Delay_ms ( 500 );
    lcdmini_send_cmd( &lcdmini, LCDMINI_SHIFT_LEFT );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
