使用MIC74和PIC32MZ2048EFM100实现风扇速度的魔法控制
空气的掌控者
已发布 7月 22, 2025
点击板
Fan 3 click
开发板
Curiosity PIC32 MZ EF
编译器
NECTO Studio
微控制器单元
PIC32MZ2048EFM100
创新与最佳冷却性能相结合。
A
A
硬件概览
它是如何工作的？
Fan 3 Click基于MIC74，这是Microchip的串行到并行I/O扩展器和风扇控制器，以及MIC29152，这是Microchip的高电流、高精度、低压降稳压器。最高的四位输出可以用来实现风扇速度控制。该设备使用I2C通信协议来设置专用内部寄存器。CLK和DATA引脚连接到mikroBUS™ I2C引脚。此外，这些引脚已经通过点击板上的4k7电阻上拉，因此不需要使用额外的上拉电阻。最高的三位输出配有电阻，连接到MIC29152的反馈输入（ADJ）。该稳压器用于输出风扇的稳定电压，该电压由ADJ引脚
上的反馈电压确定。当选择最大速度时，稳压器的输出被设定为12V。推荐的输入电压应最多为12V，因为在这种情况下，调节效率将不会是最佳的，并且多余的功率将会作为热量散发出去。电压稳压器具有内部功率限制逻辑，可以保护其在输出过载的情况下不受损坏。MIC74的各个开漏输出位根据内部状态机的控制有选择地接地或浮动，因此MIC29152稳压器的反馈路径所看到的等效电阻被提高或降低，以此来改变输出电压。第四位被设置为SHDN，当I2C选择风扇模式时，通过其EN引脚使电压稳压器
工作。设置此位将激活电压稳压器，并且风扇将以MIC74寄存器定义的速度开始旋转。Fan 3 click可以在几个不同的I2C地址上使用，可通过ADD SEL跳线选择。这些跳线用于直接设置MIC74的A0到A2地址选择引脚。所有地址引脚默认接地，将从设备I2C地址设置为0x20h。该点击板配有两个连接器。一个连接器连接到馈送给稳压器输入的外部电压源。另一个连接器用于连接负载-通常是一个与额定电压为12V的电动机连接的负载，并且其转子上附有风扇叶片。
功能概述
开发板
Curiosity PIC32 MZ EF 开发板是一个完全集成的 32 位开发平台，特点是高性能的 PIC32MZ EF 系列（PIC32MZ2048EFM），该系列具有 2MB Flash、512KB RAM、集成的浮点单元（FPU）、加密加速器和出色的连接选项。它包括一个集成的程序员和调试器，无需额外硬件。用户可以通过 MIKROE
mikroBUS™ Click™ 适配器板扩展功能，通过 Microchip PHY 女儿板添加以太网连接功能，使用 Microchip 扩展板添加 WiFi 连接能力，并通过 Microchip 音频女儿板添加音频输入和输出功能。这些板完全集成到 PIC32 强大的软件框架 MPLAB Harmony 中，该框架提供了一个灵活且模块化的接口
来应用开发、一套丰富的互操作软件堆栈（TCP-IP、USB）和易于使用的功能。Curiosity PIC32 MZ EF 开发板提供了扩展能力，使其成为连接性、物联网和通用应用中快速原型设计的绝佳选择。
微控制器概述
MCU卡片 / MCU
建筑
PIC32
MCU 内存 (KB)
2048
硅供应商
Microchip
引脚数
100
RAM (字节)
524288
使用的MCU引脚
mikroBUS™映射器
“仔细看看！”
Click board™ 原理图
一步一步来
项目组装

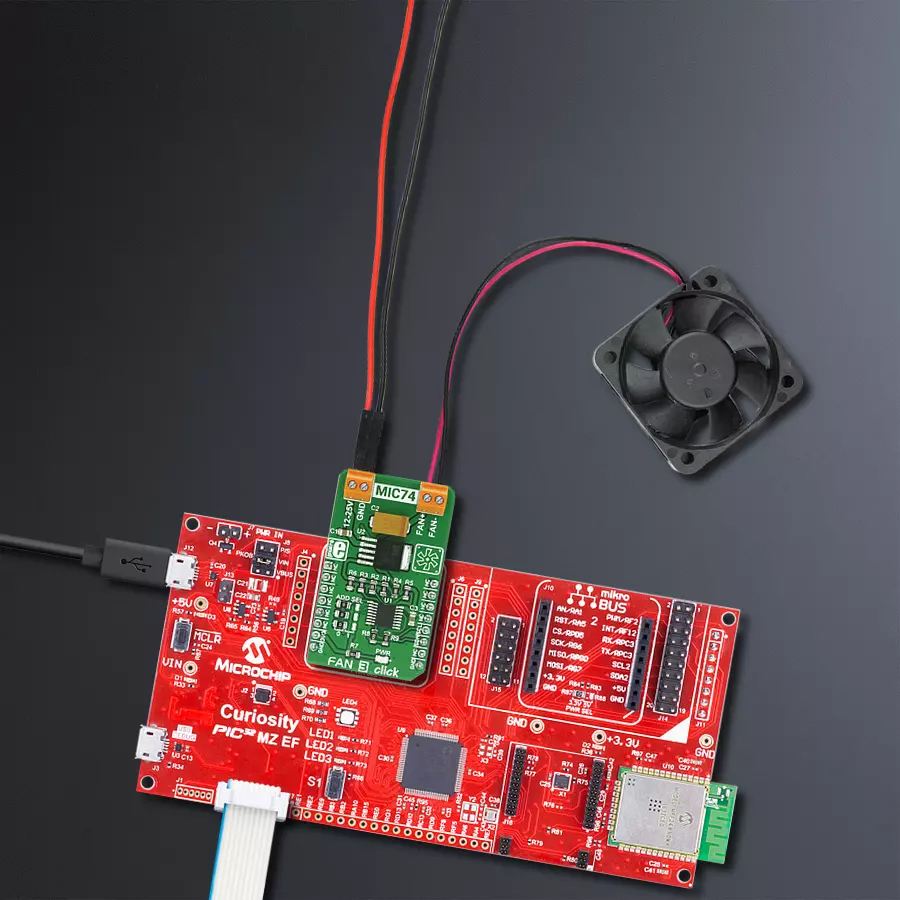

从选择您的开发板和Click板™开始。以Curiosity PIC32 MZ EF作为您的开发板开始。
软件支持
库描述
这个库包含Fan 3 Click驱动程序的API。
关键函数：
fan3_set_speed- 设置风扇速度
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief Fan3 Click example
*
* # Description
* This application controls the fan speed.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes the Click device.
*
* ## Application Task
* Cycles through different fan speeds, including 0 - stopped.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "fan3.h"
// ------------------------------------------------------------------ VARIABLES
static fan3_t fan3;
static log_t logger;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
fan3_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
fan3_cfg_setup( &cfg );
FAN3_MAP_MIKROBUS( cfg, MIKROBUS_1 );
fan3_init( &fan3, &cfg );
log_printf( &logger, ">>> Initialized...\r\n" );
}
void application_task ( )
{
log_printf( &logger, "Speed 1...\r\n" );
fan3_set_speed( &fan3, FAN3_SPEED1 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
log_printf( &logger, "Speed 3...\r\n" );
fan3_set_speed( &fan3, FAN3_SPEED3 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
log_printf( &logger, "Speed 5...\r\n" );
fan3_set_speed( &fan3, FAN3_SPEED5 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
log_printf( &logger, "Speed 7...\r\n" );
fan3_set_speed( &fan3, FAN3_SPEED7 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
log_printf( &logger, "Stopped...\r\n" );
fan3_set_speed( &fan3, FAN3_STOPPED );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
Delay_ms ( 1000 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
