使用NINA-B1和STM32L496AG释放连接的全部潜力

拥抱蓝牙带来的无线自由

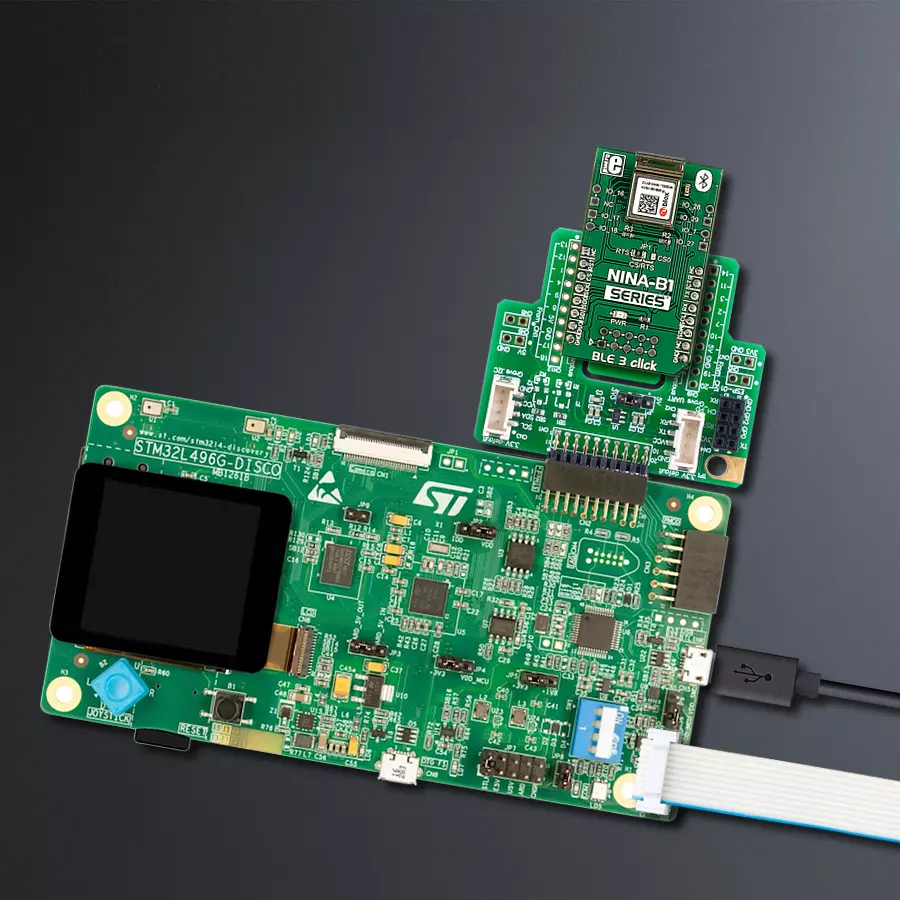

BLE 3 Click with Discovery kit with STM32L496AG MCU

已发布 7月 22, 2025

点击板

BLE 3 Click

开发板

Discovery kit with STM32L496AG MCU

编译器

NECTO Studio

微控制器单元

STM32L496AG

将您的智能解决方案提升到下一个级别。集成蓝牙低功耗(BLE)并飞跃吧!

A

A

硬件概览

它是如何工作的?

BLE 3 Click基于u-blox的NINA-B1112-04B,这是一个独立的蓝牙模块,内置了开放式CPU。在金属外壳下是一颗来自Nordic Semiconductor的nRF52832,这是一颗64MHz运行的32位ARM Cortex-M4微控制器,具有浮点单元。它配备了64KB的RAM和512KB的Flash存储器,并提供了丰富的外围GPIO引脚,可通过模块侧面的两个4针头连接器使用。NINA-B1112-04B模块通过这些连接器公开了一个通用IO,4个具有模拟功能的GPIO和两个可用作GPIO的NFC引脚。这些引脚可用于某些传感器,因为此模块上的ADC可以使用不同的输入作为采样触发器以8/10/12位分辨率对200KHz进行采样。它甚至配备了一个模拟比较器。BLE 3模块配备了一个RTC,可以在待机模式下运行,并且通常可用于生成精确定时的BLE广告事件(向周围的每个设备广播数据包)。RTC可以从睡眠模式唤醒BLE 3 Click,并检测到NFC场和其他方式。NINA-B1112-04B模块预先编程了一个唯一的48位蓝牙设备地址。如果丢失或

损坏,仍然可以从模块上打印的QR码中恢复相同的地址。该模块附带了支持u-blox蓝牙低功耗串口服务、GATT客户端和服务器、信标、NFC以及同时的外围和中心角色的u-connectXpress软件。该软件允许通过AT命令集进行配置。如前所述,NINA-B1112-04B包含一个近场通信接口,可以作为13.56MHz NFC标签以106Kbps的速率运行。作为NFC标签,可以使用NFC读卡器从模块读取或写入数据,但无法读取其他标签或启动NFC通信。使用此功能从深度睡眠唤醒模块非常方便。BLE 3 Click没有配备NFC天线;但是,可以将外部NFC天线连接到IO_28和IO_29引脚。NINA-B1112-04B模块中的nRF52832可以使用预烧录的软件或作为开放式CPU模块使用。如果是这样,用户可以在此模块上运行自定义应用程序,例如Arm Mbed OS。BLE 3 Click为此目的配备了10针JTAG头。此外,您可以通过u-blox S-Center工具箱软件使用AT命令对NINA-B1112-04B进行配置。该软件可免费下载并在u-blox网站上获得。BLE 3

Click通过UART、SPI和I2C接口与主机MCU通信。在此Click board™上,有一个处于RTS位置的CS/RTS跳线,因此预设为UART接口,AT命令可以控制此模块的接口。除了标准的UART RX和TX引脚外,还可以使用UART RTS和CTS硬件流控制引脚(RTS在mikroBUS™插座上标记为CS)。UART接口支持高达1Mbps的波特率。如果选择通信方式是4线SPI串行接口,则跳线应放置在CS位置。SPI接口支持高达8MHz的串行时钟频率。标准的2线I2C接口也可以用于与主机MCU的通信。它支持标准(100Kbps)、快速(400Kbps)和250Kbps的传输速度。值得知道的是,NINA-B1112-04B支持时钟拉伸,这会暂停任何I2C通信。最后一个引脚是RST引脚,可用于重置模块。此Click board™只能使用3.3V逻辑电压电平进行操作。在使用具有不同逻辑电平的MCU之前,板必须执行适当的逻辑电压电平转换。但是,该Click board™配备了一个包含函数和示例代码的库,可作为进一步开发的参考。

BLE 3 Click hardware overview image

功能概述

开发板

32L496GDISCOVERY Discovery 套件是一款功能全面的演示和开发平台,专为搭载 Arm® Cortex®-M4 内核的 STM32L496AG 微控制器设计。该套件适用于需要在高性能、先进图形处理和超低功耗之间取得平衡的应用,支持无缝原型开发,适用于各种嵌入式解决方案。STM32L496AG 采用创新的节能架构,集成

了扩展 RAM 和 Chrom-ART 图形加速器,在提升图形性能的同时保持低功耗,使其特别适用于音频处理、图形用户界面和实时数据采集等对能效要求较高的应用。为了简化开发流程,该开发板配备了板载 ST-LINK/V2-1 调试器/编程器,提供即插即用的调试和编程体验,使用户无需额外硬件即可轻松加载、调

试和测试应用程序。凭借低功耗特性、增强的内存能力以及内置调试工具,32L496GDISCOVERY 套件是开发先进嵌入式系统、实现高效能解决方案的理想选择。

Discovery kit with STM32L496AG MCU double side image

微控制器概述

MCU卡片 / MCU

STM32L496AG Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

1024

硅供应商

STMicroelectronics

引脚数

169

RAM (字节)

327680

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
Reset
PB2
RST
SPI Chip Select / UART RTS
PG11
CS
SPI Clock
PI1
SCK
SPI Data OUT
PD3
MISO
SPI Data IN
PI3
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
UART CTS
PH2
INT
UART TX
PG10
TX
UART RX
PB6
RX
I2C Clock
PB8
SCL
I2C Data
PB7
SDA
NC
NC
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

BLE 3 Click Schematic schematic

一步一步来

项目组装

Discovery kit with STM32H750XB MCU front image hardware assembly

从选择您的开发板和Click板™开始。以Discovery kit with STM32L496AG MCU作为您的开发板开始。

Discovery kit with STM32H750XB MCU front image hardware assembly
Thermo 21 Click front image hardware assembly
Prog-cut hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Discovery kit with STM32H750XB MCU NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

这个库包含 BLE 3 Click 驱动程序的 API。

关键函数:

  • ble3_generic_read - 通用读取函数

  • ble3_generic_write - 通用写入函数

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Ble3 Click example
 *
 * # Description
 * This example reads and processes data from BLE 3 Clicks.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes driver and wake-up module.
 *
 * ## Application Task
 * Reads the received data.
 *
 * ## Additional Function
 * - ble3_process ( ) - Logs all received messages on UART, and sends the certain message back to the connected device.
 *
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "ble3.h"
#include "string.h"

#define PROCESS_COUNTER 10
#define PROCESS_RX_BUFFER_SIZE 100
#define PROCESS_PARSER_BUFFER_SIZE 100

// ------------------------------------------------------------------ VARIABLES

static char AT[ ] = "AT\r";
static char ATE1[ ] = "ATE1\r";
static char AT_UBTLN[ ] = "AT+UBTLN=\"BLE 3 Click\"\r";
static char AT_UBTDM[ ] = "AT+UBTDM=3\r";
static char AT_UBTCM[ ] = "AT+UBTCM=2\r";
static char AT_UBTPM[ ] = "AT+UBTPM=2\r";
static char ATO1[ ] = "ATO1\r";

static ble3_t ble3;
static log_t logger;
static uint8_t data_mode = 0;

static char current_parser_buf[ PROCESS_PARSER_BUFFER_SIZE ];

// ------------------------------------------------------- ADDITIONAL FUNCTIONS

static int8_t ble3_process ( void )
{
    int32_t rsp_size;
    uint16_t rsp_cnt = 0;

    char uart_rx_buffer[ PROCESS_RX_BUFFER_SIZE ] = { 0 };
    uint8_t check_buf_cnt;
    uint8_t process_cnt = PROCESS_COUNTER;

    // Clear current buffer
    memset( current_parser_buf, 0, PROCESS_PARSER_BUFFER_SIZE );

    while( process_cnt != 0 )
    {
        rsp_size = ble3_generic_read( &ble3, uart_rx_buffer, PROCESS_RX_BUFFER_SIZE );

        if ( rsp_size > 0 )
        {
            // Validation of the received data
            for ( check_buf_cnt = 0; check_buf_cnt < rsp_size; check_buf_cnt++ )
            {
                if ( uart_rx_buffer[ check_buf_cnt ] == 0 )
                {
                    uart_rx_buffer[ check_buf_cnt ] = 13;
                }
            }
            // Storages data in current buffer
            rsp_cnt += rsp_size;
            if ( rsp_cnt < PROCESS_PARSER_BUFFER_SIZE )
            {
                strncat( current_parser_buf, uart_rx_buffer, rsp_size );
            }

            // Clear RX buffer
            memset( uart_rx_buffer, 0, PROCESS_RX_BUFFER_SIZE );

            if (strstr(current_parser_buf, "ERROR")) {
               return -1;
            }

            if (strstr(current_parser_buf, "OK")) {
               log_printf( &logger, "%s", current_parser_buf );
               return 1;
            }

            if ( data_mode == 1) {
                log_printf( &logger, "%s", current_parser_buf );
                ble3_generic_write( &ble3, "Hello", 5 );
                Delay_ms ( 1000 );
                Delay_ms ( 1000 );
                ble3_generic_write( &ble3, "MikroE", 6 );
            }
        }
        else
        {
            process_cnt--;

            // Process delay
            Delay_ms ( 100 );
        }
    }

    return 0;
}

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    ble3_cfg_t cfg;
    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );
    //  Click initialization.

    ble3_cfg_setup( &cfg );
    BLE3_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    ble3_init( &ble3, &cfg );

    log_printf( &logger, "Configuring the module...\n" );
    Delay_1sec( );

    do {
        ble3_generic_write( &ble3, AT, (uint16_t) strlen( AT ) );
        Delay_100ms( );
    }
    while(ble3_process(  ) != 1);

    do {
        ble3_generic_write( &ble3, ATE1, (uint16_t) strlen( ATE1 ) );
        Delay_100ms( );
    }
    while(ble3_process(  ) != 1);

    do {
        ble3_generic_write( &ble3, AT_UBTLN, (uint16_t) strlen( AT_UBTLN ) );
        Delay_100ms( );
    }
    while(ble3_process(  ) != 1);

    do {
        ble3_generic_write( &ble3, AT_UBTDM, (uint16_t) strlen( AT_UBTDM ) );
        Delay_100ms( );
    }
    while(ble3_process(  ) != 1);

    do {
        ble3_generic_write( &ble3, AT_UBTCM, (uint16_t) strlen( AT_UBTCM ) );
        Delay_100ms( );
    }
    while(ble3_process(  ) != 1);

    do {
        ble3_generic_write( &ble3, AT_UBTPM, (uint16_t) strlen( AT_UBTPM ) );
        Delay_100ms( );
    }
    while(ble3_process(  ) != 1);

    do {
        ble3_generic_write( &ble3, ATO1, (uint16_t) strlen( ATO1 ) );
        Delay_100ms( );
    }
    while(ble3_process(  ) != 1);

    data_mode = 1;
    log_printf( &logger, "The module has been configured.\n" );
}

void application_task ( void )
{
    ble3_process(  );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


// ------------------------------------------------------------------------ END
