使用Si4713-B30和STM32F302VC通过FM广播频段传输音乐

在76MHz到108MHz频率范围内的FM广播中表现卓越

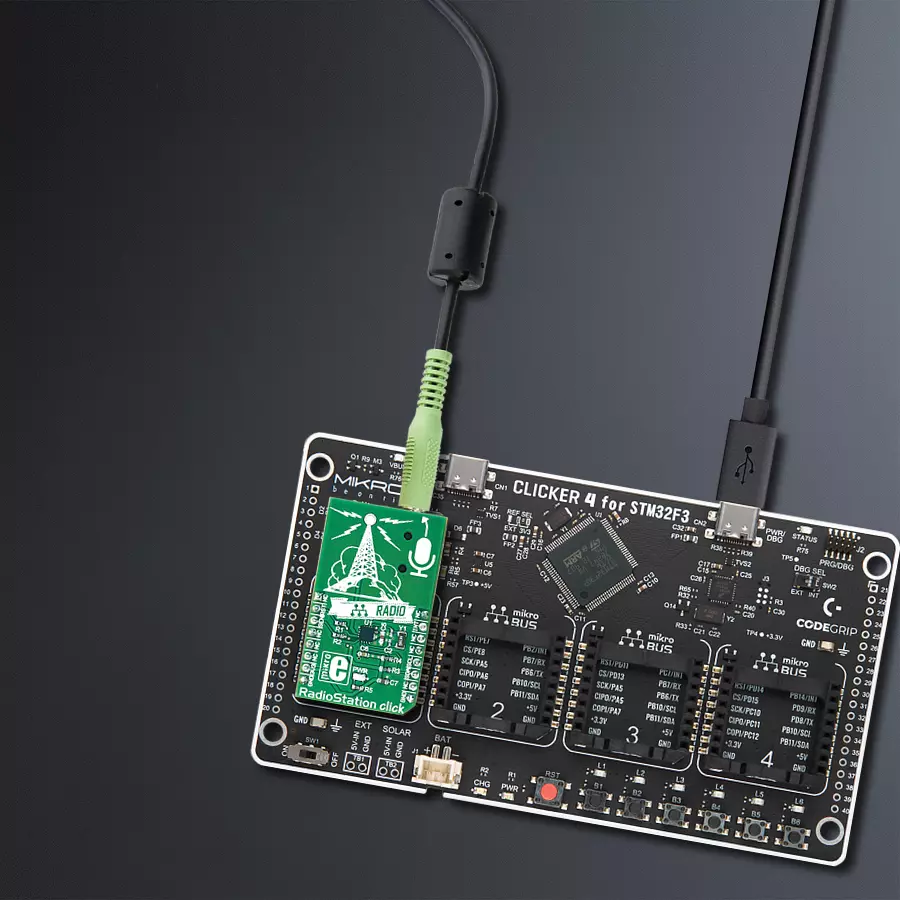

RadioStation Click with CLICKER 4 for STM32F302VCT6

已发布 7月 22, 2025

点击板

RadioStation Click

开发板

CLICKER 4 for STM32F302VCT6

编译器

NECTO Studio

微控制器单元

STM32F302VC

结合了广播音乐和信息数据的能力,这个项目非常适合那些希望探索FM广播世界或开发需要FM信号传输的应用程序的人。

A

A

硬件概览

它是如何工作的?

RadioStation Click基于Silicon Labs的Si4713-B30,这是一款带有接收功率扫描功能的FM收音机发射器。RadioStation Click通过利用FM广播原理来广播音频信号。将音频信号传送到Si4713-B30的低噪声模拟输入端,通过板载的迷你3.5母插孔,经过衰减和转换成无杂散、数字格式。然后将数字化的音频发送到Si4713-B30 IC的数字信号处理器(DSP)部分,该部分提供信号的调制调整和音频动态范围控制,以提供最佳的听觉体验。音频信号被处理以具有最佳的动态特性。此外,Si4713具有可编程

的低音频和高音频水平指示器,可根据音频内容的存在启用和禁用载波信号。Si4713-B30 IC可以用来测量接收到的信号。用于广播信号的天线也可以用于接收由接收设备发送的传入信号。尽管它可以用于接收和发送信号,但天线不能同时在两种模式下运行。当校准Click board™的传输功率时,此功能可能很有用。Si4713-B30集成了符合标准的无需许可的FM广播立体声传输的完整发射功能。用户应用必须符合当地的无线电频率(RF)传输规定。RadioStation Click使用标准的2线I2C接口与主

机MCU进行通信,支持高达400KHz的时钟频率。I2C地址可以根据mikroBUS™插座的SEN引脚的逻辑状态进行选择。可以通过RST引脚重置无线电发射器,这将禁用模拟和数字电路等等。如果发生某种条件,例如频率超过偏移水平,设备将通过INT引脚中断主机MCU。此Click board™只能使用3.3V逻辑电压级别操作。在使用具有不同逻辑电平的MCU之前,板必须执行适当的逻辑电压级别转换。然而,Click board™配备了一个包含函数和示例代码的库,可用作进一步开发的参考。

RadioStation Click hardware overview image

功能概述

开发板

Clicker 4 for STM32F3 是一款紧凑型开发板,作为完整的解决方案而设计,可帮助用户快速构建具备独特功能的定制设备。该板搭载 STMicroelectronics 的 STM32F302VCT6 微控制器,配备四个 mikroBUS™ 插槽用于连接 Click boards™、完善的电源管理功能以及其他实用资源,是快速开发各类应用的理想平台。其核心 MCU STM32F302VCT6 基于高性能

Arm® Cortex®-M4 32 位处理器,运行频率高达 168MHz,处理能力强大,能够满足各种高复杂度任务的需求,使 Clicker 4 能灵活适应多种应用场景。除了两个 1x20 引脚排针外,板载最显著的连接特性是四个增强型 mikroBUS™ 插槽,支持接入数量庞大的 Click boards™ 生态系统,该生态每日持续扩展。Clicker 4 各功能区域标识清晰,界面直观简洁,极大

提升使用便捷性和开发效率。Clicker 4 的价值不仅在于加速原型开发与应用构建阶段,更在于其作为独立完整方案可直接集成至实际项目中,无需额外硬件修改。四角各设有直径 4.2mm(0.165")的安装孔,便于通过螺丝轻松固定。对于多数应用,只需配套一个外壳,即可将 Clicker 4 开发板转化为完整、实用且外观精美的定制系统。

CLICKER 4 for STM32F302VCT6 double image

微控制器概述

MCU卡片 / MCU

STM32F302VC Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

256

硅供应商

STMicroelectronics

引脚数

100

RAM (字节)

40960

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
Reset
PC15
RST
I2C Address Selection
PA4
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
Interrupt
PD0
INT
NC
NC
TX
NC
NC
RX
I2C Clock
PB10
SCL
I2C Data
PB11
SDA
NC
NC
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

RadioStation Click Schematic schematic

一步一步来

项目组装

PIC32MZ MXS Data Capture Board front image hardware assembly

从选择您的开发板和Click板™开始。以CLICKER 4 for STM32F302VCT6作为您的开发板开始。

PIC32MZ MXS Data Capture Board front image hardware assembly
Thermo 21 Click front image hardware assembly
Thermo 21 Click complete accessories setup image hardware assembly
Board mapper by product6 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC32MZ MXS Data Capture Board NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

软件支持

库描述

该库包含RadioStation Click驱动程序的API。

关键函数:

  • radiostation_get_asq_status - 此函数返回有关音频信号质量和当前FM传输频率的状态信息。

  • radiostation_power_up - 此函数使用默认设置开启芯片。

  • radiostation_get_tune_status - 此函数返回由radiostation_get_tune_measure、radiostation_set_tune_frequency或radiostation_set_tune_power设置的状态信息。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief RadioStation Click example
 *
 * # Description
 * RadioStation Click can be used to broadcast the music via the FM radio band
 * ( which operates in the frequency range of 76MHz to 108MHz ).
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initialization driver enable's - I2C and sets transmit_frequency.
 *
 * ## Application Task
 * In this example Radio Station Click is receiving signal from audio connector and broadcasting
 * it on 100.00 MHz frequency.
 *
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "radiostation.h"

// ------------------------------------------------------------------ VARIABLES

static radiostation_t radiostation;
static radiostation_cmd_t radiostation_cmd;
static log_t logger;

static uint8_t buff[ 16 ];

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    radiostation_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    radiostation_cfg_setup( &cfg, true );
    RADIOSTATION_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    radiostation_init( &radiostation, &cfg );

    radiostation.transmit_frequency = 10000;
    radiostation.status = 0xFF;

    radiostation_default_cfg( &radiostation, &radiostation_cmd );
}

void application_task ( void )
{
    radiostation_get_asq_status( &radiostation, &radiostation_cmd, &buff[ 0 ] );
    Delay_ms ( 50 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
