使用TMCS1107-Q1和STM32L496AG提供电流变化的实时洞察

电流传感专业版

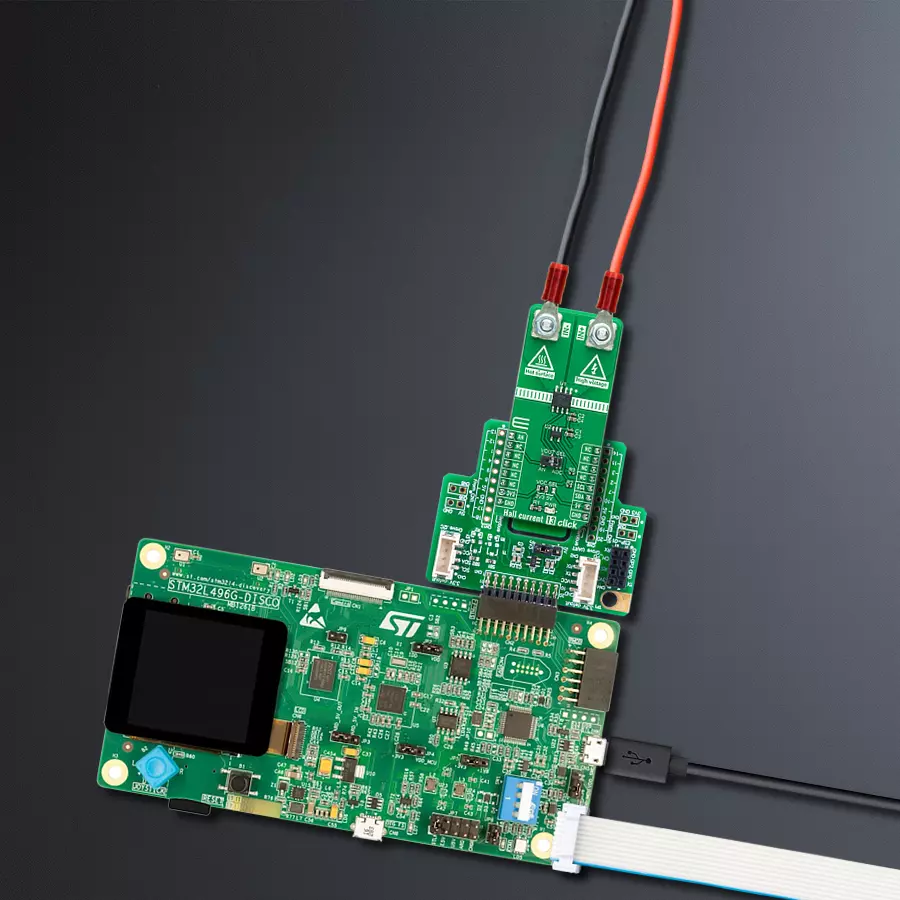

Hall Current 13 Click with Discovery kit with STM32L496AG MCU

已发布 7月 22, 2025

点击板

Hall Current 13 Click

开发板

Discovery kit with STM32L496AG MCU

编译器

NECTO Studio

微控制器单元

STM32L496AG

您的智能和经济实惠的交流/直流感应解决方案之路。

A

A

硬件概览

它是如何工作的?

Hall Current 13 Click 基于 TMCS1107-Q1,这是一款来自德州仪器的精确霍尔效应电流传感器,具有420V隔离工作电压、<3%的全量程误差,并提供单向和双向电流检测选项。输入电流通过内部1.8mΩ导体,生成由集成的霍尔效应传感器测量并由精密信号链放大的磁场。该设备具有80kHz的带宽,可用于交流和直流电流测量。它针对高精度和温度稳定性进行了优化,在工作温度范围内补偿了偏移和灵敏度。该 Click board™ 具有两种与 MCU 通信的方式。

TMCS1107-Q1 的模拟输出信号可以使用 MCP3221 转换为数字值,MCP3221 是来自 Microchip 的逐次逼近 A/D 转换器,具有12位分辨率,使用2线 I2C 兼容接口,或者可以直接发送到标记为 AN 的 mikroBUS™ 插座的模拟引脚。可以通过使用板载 SMD 开关 VOUT SEL 进行选择,将其设置为标记为 AN 和 ADC 的适当位置。MCP3221 提供单端输入,功耗低,最大转换电流低,分别为250μA和1μA的待机电流。在标准模式下数据传输速度可达

100kbit/s,在快速模式下可达400kbit/s。在时钟速率为400kHz的连续转换模式下,最大采样率为22.3kSPS。此外,这个 Click board™ 应与负载串联连接。两个板载接线端子用于测量电流,一个用于正电流输入,另一个用于负电流输入。这个 Click board™ 可以通过 VCC SEL 跳线选择3.3V或5V逻辑电压电平,从而使3.3V和5V的 MCU 都能正确使用通信线路。此外,这个 Click board™ 配备了一个包含易于使用功能的库和一个可作为进一步开发参考的示例代码。

Hall Current 13 Click hardware overview image
Hall Current 13 Click Current Warning image

功能概述

开发板

32L496GDISCOVERY Discovery 套件是一款功能全面的演示和开发平台,专为搭载 Arm® Cortex®-M4 内核的 STM32L496AG 微控制器设计。该套件适用于需要在高性能、先进图形处理和超低功耗之间取得平衡的应用,支持无缝原型开发,适用于各种嵌入式解决方案。STM32L496AG 采用创新的节能架构,集成

了扩展 RAM 和 Chrom-ART 图形加速器,在提升图形性能的同时保持低功耗,使其特别适用于音频处理、图形用户界面和实时数据采集等对能效要求较高的应用。为了简化开发流程,该开发板配备了板载 ST-LINK/V2-1 调试器/编程器,提供即插即用的调试和编程体验,使用户无需额外硬件即可轻松加载、调

试和测试应用程序。凭借低功耗特性、增强的内存能力以及内置调试工具,32L496GDISCOVERY 套件是开发先进嵌入式系统、实现高效能解决方案的理想选择。

Discovery kit with STM32L496AG MCU double side image

微控制器概述

MCU卡片 / MCU

STM32L496AG Image

建筑

ARM Cortex-M4

MCU 内存 (KB)

1024

硅供应商

STMicroelectronics

引脚数

169

RAM (字节)

327680

使用的MCU引脚

mikroBUS™映射器

Analog Signal
PA4
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
I2C Clock
PB8
SCL
I2C Data
PB7
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Hall Current 13 Click Schematic schematic

一步一步来

项目组装

Discovery kit with STM32H750XB MCU front image hardware assembly

从选择您的开发板和Click板™开始。以Discovery kit with STM32L496AG MCU作为您的开发板开始。

Discovery kit with STM32H750XB MCU front image hardware assembly
Thermo 21 Click front image hardware assembly
Prog-cut hardware assembly
Thermo 21 Click complete accessories setup image hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Discovery kit with STM32H750XB MCU NECTO MCU Selection Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto image step 11 hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

该库包含 Hall Current 13 Click 驱动程序的 API。

关键功能:

  • hallcurrent13_read_current - 此功能基于 HALLCURRENT13_NUM_CONVERSIONS 的电压测量读取输入电流水平 [A]

  • hallcurrent13_read_voltage - 此功能读取原始 ADC 值并将其转换为比例电压水平

  • hallcurrent13_set_vref - 此功能设置 Hall Current 13 Click 驱动器的电压参考

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Hall Current 13 Click Example.
 *
 * # Description
 * This example demonstrates the use of Hall Current 13 Click board by reading and
 * displaying the input current measurements.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver and logger.
 *
 * ## Application Task
 * Reads the input current measurements and displays the results on the USB UART
 * approximately once per second.
 *
 * @author Stefan Filipovic
 *
 */

#include "board.h"
#include "log.h"
#include "hallcurrent13.h"

static hallcurrent13_t hallcurrent13;   /**< Hall Current 13 Click driver object. */
static log_t logger;    /**< Logger object. */

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    hallcurrent13_cfg_t hallcurrent13_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    hallcurrent13_cfg_setup( &hallcurrent13_cfg );
    HALLCURRENT13_MAP_MIKROBUS( hallcurrent13_cfg, MIKROBUS_1 );
    err_t init_flag = hallcurrent13_init( &hallcurrent13, &hallcurrent13_cfg );
    if ( ( ADC_ERROR == init_flag ) || ( I2C_MASTER_ERROR == init_flag ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    float current = 0;
    if ( HALLCURRENT13_OK == hallcurrent13_read_current ( &hallcurrent13, &current ) )
    {
        log_printf( &logger, " Current : %.3f[A]\r\n\n", current );
        Delay_ms ( 1000 );
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
