通过我们的解决方案赋予您的应用程序一个独特的节点身份,提供一种无缝和标准化的方法来分配唯一的MAC地址,以优化网络通信和管理。
A
A
硬件概览
它是如何工作的?
MAC Address Click基于24AA025E64,这是一款来自Microchip的具有预编程IEEE EUI-64 MAC地址的2Kb串行EEPROM。该设备被组织为两个128 x 8位内存块,带有2线串行接口。低电压设计允许在最低1.7V的电压下工作,最大待机和工作电流分别只有1uA和1mA。24AA025E64还具有最多16字节数据的页写入
能力。MAC Address Click为您的应用程序提供一个独特的节点地址。它还具有1Kbit的可写EEPROM内存。MAC Address Click搭载了带有EUI-64™节点身份的24AA025E64 2K I2C串行EEPROM。点击板设计为可以在3.3V或5V电源上运行。MAC Address Click通过I2C接口与目标微控制器通信。这个Click board™可以
通过PWR SEL跳线选择使用3.3V或5V逻辑电压级别,这样,3.3V和5V能力的MCU都可以正确使用通信线。此外,这个Click board™还配备了一个包含易于使用的功能和示例代码的库,可用作进一步开发的参考。
功能概述
开发板

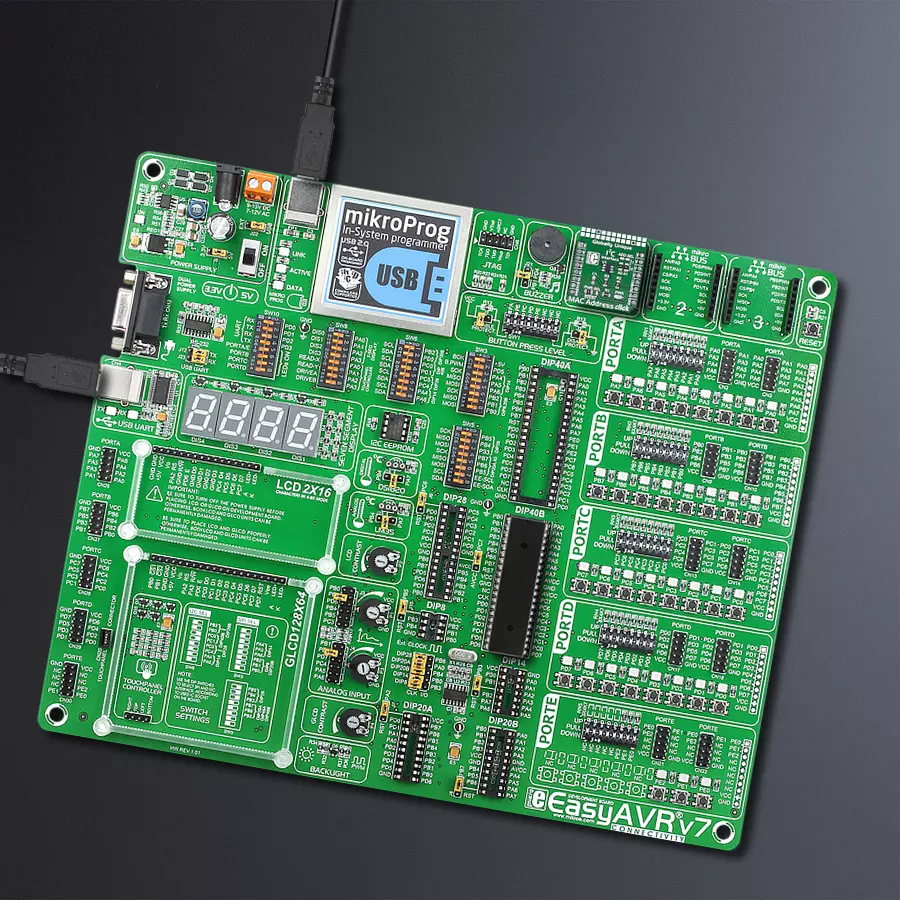

EasyAVR v7 是第七代AVR开发板,专为快速开发嵌入式应用的需求而设计。它支持广泛的16位AVR微控制器,来自Microchip,并具有一系列独特功能,如强大的板载mikroProg程序员和通过USB的在线电路调试器。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。EasyAVR v7 通过每个端口的四种不同连接器,比以往更高效地连接附件板、传感器和自定义电子产品。EasyAVR v7 开发板的每个部分
都包含了使同一板块运行最高效的必要组件。一个集成的mikroProg,一个快速的USB 2.0程序员,带有mikroICD硬件在线电路调试器,提供许多有价值的编 程/调试选项和与Mikroe软件环境的无缝集成。除此之外,它还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括外部12V电源供应,7-12V交流或9-15V直流通过DC连接器/螺丝端子,以及通过USB Type-B(USB-B)连接器的电源。通信选项如USB-UART和RS-232也包括在内,与
广受好评的mikroBUS™标准、三种显示选项(7段、图形和基于字符的LCD)和几种不同的DIP插座一起,覆盖了广泛的16位AVR MCU。EasyAVR v7 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。
微控制器概述
MCU卡片 / MCU

建筑
AVR
MCU 内存 (KB)
64
硅供应商
Microchip
引脚数
40
RAM (字节)
4096
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
这个库包含了MAC Address Click驱动的API。
关键功能:
macaddress_get_mac
- 通用读取MAC地址功能macaddress_read_byte
- 通用读取数据字节功能
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief MacAddress Click example
*
* # Description
* Provides a unique node address for your application.
*
* The application is composed of two sections :
*
* ## Application Init
* Initialization driver enables - I2C, also write log.
*
* ## Application Task - (code snippet) This is an example which demonstrates the use of MAC Address click board.
* MAC Address click communicates with register via I2C protocol by the write to register and read from the register.
* This example shows write/read single byte and sequential write/read from EEPROM.
* Results are being sent to the Usart Terminal where you can track their changes.
* All data logs write on USB uart changes for every 1 sec.
*
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "macaddress.h"
// ------------------------------------------------------------------ VARIABLES
static macaddress_t macaddress;
static log_t logger;
static uint8_t *write_data[ 3 ] = { "MikroE", "MAC Address", "MikroElektronika" };
static uint8_t data_len[ 3 ] = { 6 , 11, 16 };
static uint8_t mac_addr[ 8 ] = { 0 };
static uint8_t data_cnt;
static uint8_t read_buff[ 50 ] = { 0 };
static uint8_t address = 0x10;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
macaddress_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, "---- Application Init ----" );
// Click initialization.
macaddress_cfg_setup( &cfg );
MACADDRESS_MAP_MIKROBUS( cfg, MIKROBUS_1 );
macaddress_init( &macaddress, &cfg );
macaddress_get_mac( &macaddress, mac_addr );
log_printf( &logger, " > MAC Address: 0x" );
for ( uint8_t cnt = 0; cnt < 8; cnt++ )
{
log_printf( &logger, "%.02X", (uint16_t)mac_addr[ cnt ] );
}
log_printf( &logger, "\r\n" );
Delay_ms( 1000 );
log_info( &logger, "---- Application Task ----" );
data_cnt = 0;
}
void application_task ( void )
{
log_printf( &logger, " > Writing data to memory...\r\n" );
Delay_ms( 100 );
macaddress_generic_write( &macaddress, address, write_data[ data_cnt ], data_len[ data_cnt ] );
log_printf( &logger, " > Writing done.\r\n" );
Delay_ms( 1000 );
log_printf( &logger, " > Reading data from memory...\r\n" );
macaddress_generic_read( &macaddress, address, read_buff, data_len[ data_cnt ] );
Delay_ms( 100 );
log_printf( &logger, " > Read data: " );
for( uint8_t cnt = 0; cnt < data_len[ data_cnt ]; cnt++ )
{
log_printf( &logger, "%c", read_buff[ cnt ] );
}
log_printf( &logger, "\r\n" );
Delay_ms( 100 );
log_printf( &logger, " > Reading done.\r\n" );
log_printf( &logger, "---------------------------------\r\n" );
data_cnt++;
if ( data_cnt >= 3 )
data_cnt = 0;
Delay_ms( 3000 );
}
void main ( void )
{
application_init( );
for ( ; ; )
{
application_task( );
}
}
// ------------------------------------------------------------------------ END
