实时跟踪温度、电压和电流,轻松进行问题检测和操作优化。
A
A
硬件概览
它是如何工作的?
VCT Monitor Click 基于 Analog Devices 的 LTC2990,这是一款高性能温度、电压和电流监控器,具有 I2C 串行接口。LTC2990 可以配置为测量内部温度、远程温度、远程电压或电流和内部 VCC 的多种组合,支持单次或重复测量。它适用于需要亚毫伏电压分辨率、1% 电流测量精度和 1°C 温度精度的系统,或任意组合。输入信号通过输入多路复用器选择,由
控制逻辑块控制。控制逻辑使用控制寄存器中的模式位来管理数据采集的顺序和类型。控制逻辑还在远程温度采集期间控制可变电流源。ADC 执行必要的转换,并将数据提供给控制逻辑以进一步处理温度测量,或路由到适当的数据寄存器进行电压和电流测量。远程测量通过标记为 TEMP 和 LOAD 的端子使用多次 ADC 转换和源电流进行,以补偿传感器系列电阻。
LTC2990 经过校准,以提供理想因子为 1.004 的远程二极管的正确温度。该 Click 板™ 可以在 3.3V 或 5V 逻辑电压水平下工作,通过 VCC SEL 跳线选择。这样,3.3V 和 5V 兼容的 MCU 都能正确使用通信线路。此外,该 Click 板™ 配备了包含易于使用的函数库和示例代码的库,可用作进一步开发的参考。
功能概述
开发板

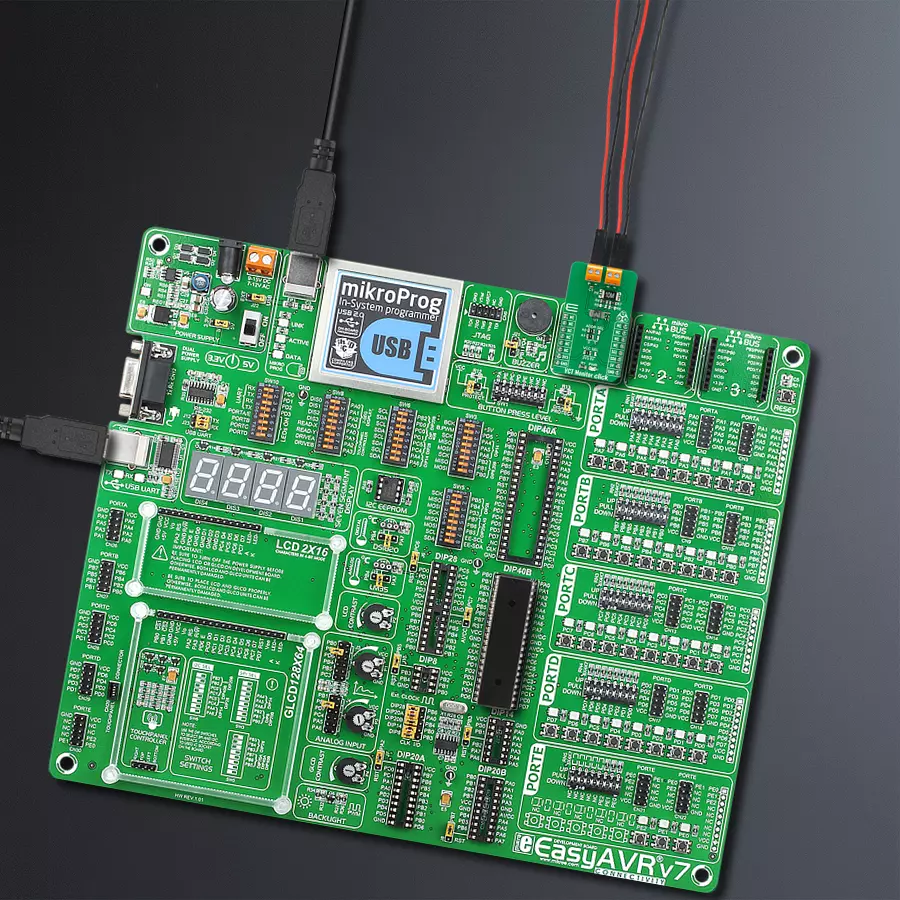

EasyAVR v7 是第七代AVR开发板,专为快速开发嵌入式应用的需求而设计。它支持广泛的16位AVR微控制器,来自Microchip,并具有一系列独特功能,如强大的板载mikroProg程序员和通过USB的在线电路调试器。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。EasyAVR v7 通过每个端口的四种不同连接器,比以往更高效地连接附件板、传感器和自定义电子产品。EasyAVR v7 开发板的每个部分
都包含了使同一板块运行最高效的必要组件。一个集成的mikroProg,一个快速的USB 2.0程序员,带有mikroICD硬件在线电路调试器,提供许多有价值的编 程/调试选项和与Mikroe软件环境的无缝集成。除此之外,它还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括外部12V电源供应,7-12V交流或9-15V直流通过DC连接器/螺丝端子,以及通过USB Type-B(USB-B)连接器的电源。通信选项如USB-UART和RS-232也包括在内,与
广受好评的mikroBUS™标准、三种显示选项(7段、图形和基于字符的LCD)和几种不同的DIP插座一起,覆盖了广泛的16位AVR MCU。EasyAVR v7 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。
微控制器概述
MCU卡片 / MCU

建筑
AVR
MCU 内存 (KB)
64
硅供应商
Microchip
引脚数
40
RAM (字节)
4096
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来
项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
该库包含 VCT Monitor Click 驱动程序的 API。
关键功能:
vctmonitor_get_status
- 获取状态值vctmonitor_read_temperature
- 获取温度功能vctmonitor_read_current
- 获取电流功能
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* @file main.c
* @brief VCTMonitor Click example
*
* # Description
* This is an example which demonstrates the use of VCT Monitor Click board.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initialization driver enables the USB uart terminal and I2C.
*
* ## Application Task
* Reads temperature, current value, and differential voltage every 4 seconds.
*
* @note
* The click has been tested using the following:
* - Power supply - 4V
* - Current (Load) - 0A to 3A
* - External MMBT3904 temperature sensor
*
* @author Stefan Ilic
*
*/
#include "board.h"
#include "log.h"
#include "vctmonitor.h"
static vctmonitor_t vctmonitor;
static log_t logger;
void application_init ( void ) {
log_cfg_t log_cfg; /**< Logger config object. */
vctmonitor_cfg_t vctmonitor_cfg; /**< Click config object. */
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
// Click initialization.
vctmonitor_cfg_setup( &vctmonitor_cfg );
VCTMONITOR_MAP_MIKROBUS( vctmonitor_cfg, MIKROBUS_1 );
err_t init_flag = vctmonitor_init( &vctmonitor, &vctmonitor_cfg );
if ( I2C_MASTER_ERROR == init_flag ) {
log_error( &logger, " Application Init Error. " );
log_info( &logger, " Please, run program again... " );
for ( ; ; );
}
log_info( &logger, " Application Task " );
}
void application_task ( void ) {
float temperature;
float voltage;
float current;
voltage = vctmonitor_read_voltage_differential( &vctmonitor );
log_printf( &logger, " Voltage : %.2f mV \r\n", voltage );
current = vctmonitor_read_current( &vctmonitor );
log_printf( &logger, " Current : %.2f mA \r\n", current );
temperature = vctmonitor_read_temperature( &vctmonitor );
log_printf( &logger, " Temperature: %.2f C \r\n", temperature );
log_printf( &logger, "- - - - - - - - - - - -\r\n" );
Delay_ms( 4000 );
}
void main ( void ) {
application_init( );
for ( ; ; ) {
application_task( );
}
}
// ------------------------------------------------------------------------ END
