中级
30 分钟

用RT9532和ATmega324P为您的单节锂离子电池充电

一个充电器,无限电力

Charger 13 Click with EasyAVR v7

已发布 6月 24, 2024

点击板

Charger 13 Click

开发板

EasyAVR v7

编译器

NECTO Studio

微控制器单元

ATmega324P

使用可靠的电池充电技术,确保您的解决方案不间断运行。

A

A

硬件概览

它是如何工作的?

Charger 13 Click 基于Richtek Technology的RT9532,这是一款完全集成的单节锂离子电池充电器,非常适合便携式应用。RT9532通过包含预充电、快速充电和恒压模式的控制算法优化充电任务。VIN引脚的输入电压范围最高可达28V。当输入电压超过OVP阈值时,它将关闭充电MOSFET以避免芯片过热。除了物理尺寸小,外部元件数量少,使得该IC非常适用于各种应用。工厂预设的4.2V参考电压简化了设计。RT9532在

设计时考虑了可靠性:IC防止电池电量低于临界水平,提供预充电(用于深度耗尽的电池),具有过压保护、充电状态监控等功能。Click板™本身配备了监控充电过程和电源分配的指示灯:CHARGE LED指示充电进行中的状态,STATUS LED指示充电过程中的电源状态。Click板左侧是带有相应标记的输入螺钉端子,可以应用高达28V的外部电压。右侧的连接器保留用于标有GND和VBAT+的锂离子电池。当连接到电源时,绿

色的STATUS LED将指示电源状态,而红色的CHARGING LED将指示充电进行中,并在电池充电完成后熄灭。此Click板™可以通过VCC SEL跳线选择3.3V或5V逻辑电压级别进行操作。这样,既支持3.3V也支持5V的MCU可以正确使用通信线。然而,Click板™配备了包含易于使用的功能和示例代码的库,可作为进一步开发的参考。

Charger 13 Click hardware overview image

功能概述

开发板

EasyAVR v7 是第七代AVR开发板,专为快速开发嵌入式应用的需求而设计。它支持广泛的16位AVR微控制器,来自Microchip,并具有一系列独特功能,如强大的板载mikroProg程序员和通过USB的在线电路调试器。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。EasyAVR v7 通过每个端口的四种不同连接器,比以往更高效地连接附件板、传感器和自定义电子产品。EasyAVR v7 开发板的每个部分

都包含了使同一板块运行最高效的必要组件。一个集成的mikroProg,一个快速的USB 2.0程序员,带有mikroICD硬件在线电路调试器,提供许多有价值的编 程/调试选项和与Mikroe软件环境的无缝集成。除此之外,它还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括外部12V电源供应,7-12V交流或9-15V直流通过DC连接器/螺丝端子,以及通过USB Type-B(USB-B)连接器的电源。通信选项如USB-UART和RS-232也包括在内,与

广受好评的mikroBUS™标准、三种显示选项(7段、图形和基于字符的LCD)和几种不同的DIP插座一起,覆盖了广泛的16位AVR MCU。EasyAVR v7 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。

EasyAVR v7 horizontal image

微控制器概述

MCU卡片 / MCU

ATmega324P

建筑

AVR

MCU 内存 (KB)

32

硅供应商

Microchip

引脚数

40

RAM (字节)

2048

你完善了我!

配件

Li-Polymer电池是需要可靠且持久电源的设备的理想解决方案,同时强调移动性。其与mikromedia板的兼容性确保了无需额外修改即可轻松集成。电池的电压输出为3.7V,满足许多电子设备的标准要求。此外,2000mAh的容量可以存储大量能量,提供长时间持续的电力。这一特点减少了频繁充电或更换的需求。总的来说,Li-Polymer电池是一种可靠且自主的电源,非常适合需要稳定和持久能源解决方案的设备。您可以在我们的产品中找到更多种类的Li-Polymer电池。

Charger 13 Click accessories image

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
Enable
PD4
PWM
Charging Interrupt
PD2
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Charger 13 Click Schematic schematic

一步一步来

项目组装

EasyAVR v7 front image hardware assembly

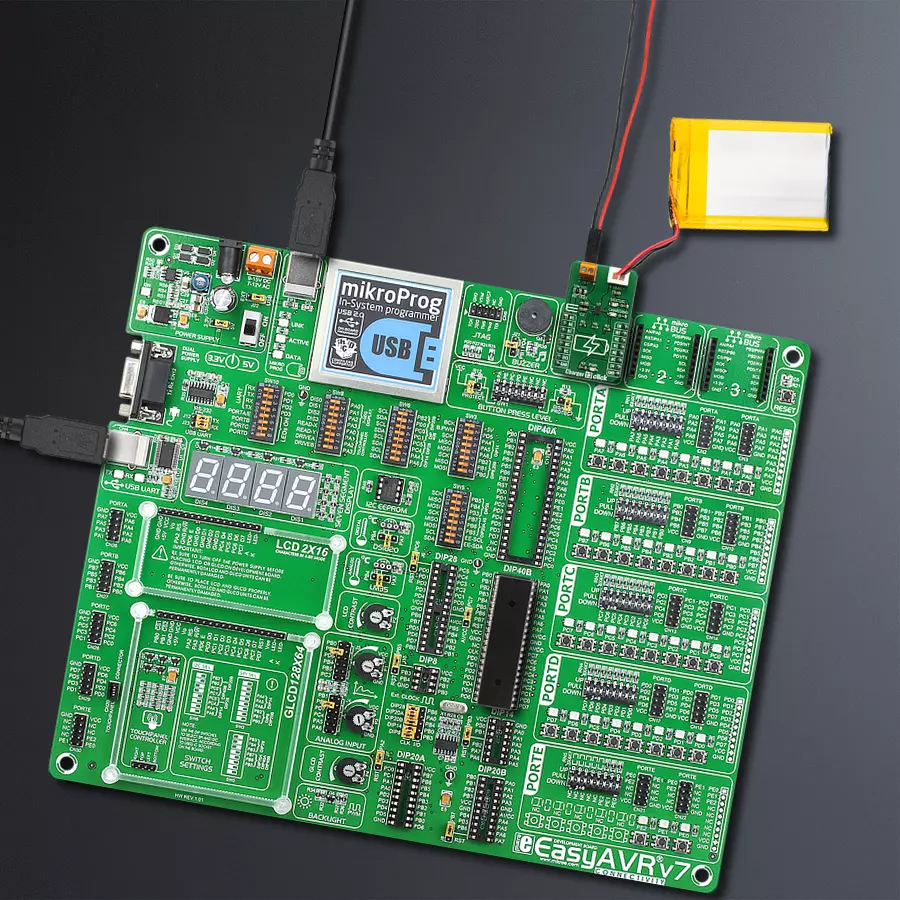

从选择您的开发板和Click板™开始。以EasyAVR v7作为您的开发板开始。

EasyAVR v7 front image hardware assembly
GNSS2 Click front image hardware assembly
MCU DIP 40 hardware assembly
GNSS2 Click complete accessories setup image hardware assembly
EasyAVR v7 Access DIP MB 1 - upright/background hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
NECTO Compiler Selection Step Image hardware assembly
NECTO Output Selection Step Image hardware assembly
Necto image step 6 hardware assembly
Necto DIP image step 7 hardware assembly
EasyPIC PRO v7a Display Selection Necto Step hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Necto PreFlash Image hardware assembly

实时跟踪您的结果

应用程序输出

1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持

库描述

此库包含Charger 13 Click驱动程序的API。

关键功能:

  • charger13_enable - 此函数通过将Charger 13 Click的EN(PWM)引脚设置为低电平状态来启用电池充电

  • charger13_disable - 此函数通过将Charger 13 Click的EN(PWM)引脚设置为高电平状态来禁用电池充电

  • charger13_check - 此函数检查Charger 13 Click的电池是否在充电

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Charger 13 Click example
 *
 * # Description
 * This demo application charges the battery.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initialization device.
 *
 * ## Application Task
 * This is an example which demonstrates the use of Charger 13 click board.
 * This example shows the automatic control of the Charger 13 click,
 * waits for valid user input and executes functions based on a set of valid commands
 * and check the battery charge status.
 * Results are being sent to the Usart Terminal where you can track their changes.
 * All data logs on usb uart for approximately every 1 sec when the data value changes.
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "charger13.h"

// ------------------------------------------------------------------ VARIABLES

static charger13_t charger13;
static log_t logger;
uint8_t charger_flag;
uint8_t enable_flag;
uint8_t status_flag;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    charger13_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----\r\n" );

    //  Click initialization.

    charger13_cfg_setup( &cfg );
    CHARGER13_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    charger13_init( &charger13, &cfg );

    Delay_100ms( );

    charger_flag = 2;
    enable_flag = 0;

    log_printf( &logger, "-------------------------\r\n" );
    log_printf( &logger, "      'E' : Enable       \r\n" );
    log_printf( &logger, "      'D' : Disable      \r\n" );
    log_printf( &logger, "-------------------------\r\n" );
    log_printf( &logger, "Charging Status : Disable\r\n" );
    log_printf( &logger, "-------------------------\r\n" );
    Delay_100ms( );
}

void application_task ( void )
{
    if ( enable_flag == 0 )
    {
        enable_flag = 1;
        charger13_enable( &charger13 );
        log_printf( &logger, "Charging Status : Enabled\r\n" );
        log_printf( &logger, "-------------------------\r\n" );
    }
    else if ( enable_flag == 1 )
    {
        enable_flag = 0;
        charger13_disable( &charger13 );
        log_printf( &logger, "Charging Status : Disable\r\n" );
        log_printf( &logger, "-------------------------\r\n" );
    }
    status_flag = charger13_check( &charger13 );

    if ( status_flag != charger_flag )
    {
        charger_flag = charger13_check( &charger13 );

        if ( charger_flag == 0 )
        {
            log_printf( &logger, "   Battery is charging   \r\n" );
            log_printf( &logger, "-------------------------\r\n" );
        }
        else
        {
            log_printf( &logger, " Battery does not charge \r\n" );
            log_printf( &logger, "-------------------------\r\n" );
        }
    }
}

void main ( void )
{
    application_init( );

    for ( ; ; )
    {
        application_task( );
    }
}

// ------------------------------------------------------------------------ END
