确保您的电池免受电压尖峰和浪涌的影响,提供最高的安全性和保护。
A
A
硬件概览
它是如何工作的?
Balancer 3 Click基于德州仪器的BQ29200,这是一个带有自动电池平衡的两串锂离子电池电压保护装置。它包括所有必要的组件,以确保BQ29200的正常功能并保持监控精度。Balancer 3 Click板上有两个独立的电池连接器和一个输出电压螺钉端子,以确保外围设备的直接连接,从而易于使用。BQ29200可以在两种不同的模式下运行:内部电池平衡模式和外部电池平衡模式。当使用内部电池平衡模式时,BQ29200可以处理高达15mA的平衡电流。尽管这对
许多用例已经足够,但此Click板在外部电池平衡模式下运行,其中使用外部MOSFET来调节平衡电流。更准确地说,一个N型MOSFET连接在电池的正极和中点之间,一个P型MOSFET连接在电池的中点和地之间。电阻R3串联连接在电池和MOSFET的中点之间,因此限制了最大平衡电流,默认情况下约为350mA。两串电池组中每个电池的电压与内部参考电压进行比较。如果任一电池达到过压状态,BQ29200设备将启动一个定时器,该定时器提供与CD引脚上的电
容成比例的延迟。在内部定时器到期后,OUT引脚从低电平变为高电平。因此,bq29200的OUT引脚连接到mikroBUS™插座的INT引脚,允许用户在电池过压的情况下编写所需的中断程序,并使用mikroBUS™的CS引脚关闭设备。该Click板只能在3.3V逻辑电压水平下运行。在使用具有不同逻辑电平的MCU之前,板子必须进行适当的逻辑电压电平转换。此外,该Click板配备了一个库,包含函数和示例代码,可用作进一步开发的参考。
功能概述
开发板
EasyPIC v8 是一款专为快速开发嵌入式应用的需求而特别设计的开发板。它支持许多高引脚计数的8位PIC微控制器,来自Microchip,无论它们的引脚数量如何,并且具有一系列独特功能,例如首次集成的调试器/程序员。开发板布局合理,设计周到,使得最终用户可以在一个地方找到所有必要的元素,如开关、按钮、指示灯、连接器等。得益于创新的制造技术,EasyPIC v8 提供了流畅而沉浸式的工作体验,允许在任何情况下、任何地方、任何时候都能访问。
EasyPIC v8 开发板的每个部分都包含了使同一板块运行最高效的必要组件。除了先进的集成CODEGRIP程 序/调试模块,该模块提供许多有价值的编程/调试选项和与Mikroe软件环境的无缝集成外,该板还包括一个干净且调节过的开发板电源供应模块。它可以使用广泛的外部电源,包括电池、外部12V电源供应和通过USB Type-C(USB-C)连接器的电源。通信选项如USB-UART、USB DEVICE和CAN也包括在内,包括 广受好评的mikroBUS™标准、两种显示选项(图形和
基于字符的LCD)和几种不同的DIP插座。这些插座覆盖了从最小的只有八个至四十个引脚的8位PIC MCU的广泛范围。EasyPIC v8 是Mikroe快速开发生态系统的一个组成部分。它由Mikroe软件工具原生支持,得益于大量不同的Click板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作和开发的许多方面。
微控制器概述
MCU卡片 / MCU

建筑
PIC
MCU 内存 (KB)
64
硅供应商
Microchip
引脚数
40
RAM (字节)
3648
你完善了我!
配件
使用的MCU引脚
mikroBUS™映射器
“仔细看看!”
Click board™ 原理图

一步一步来

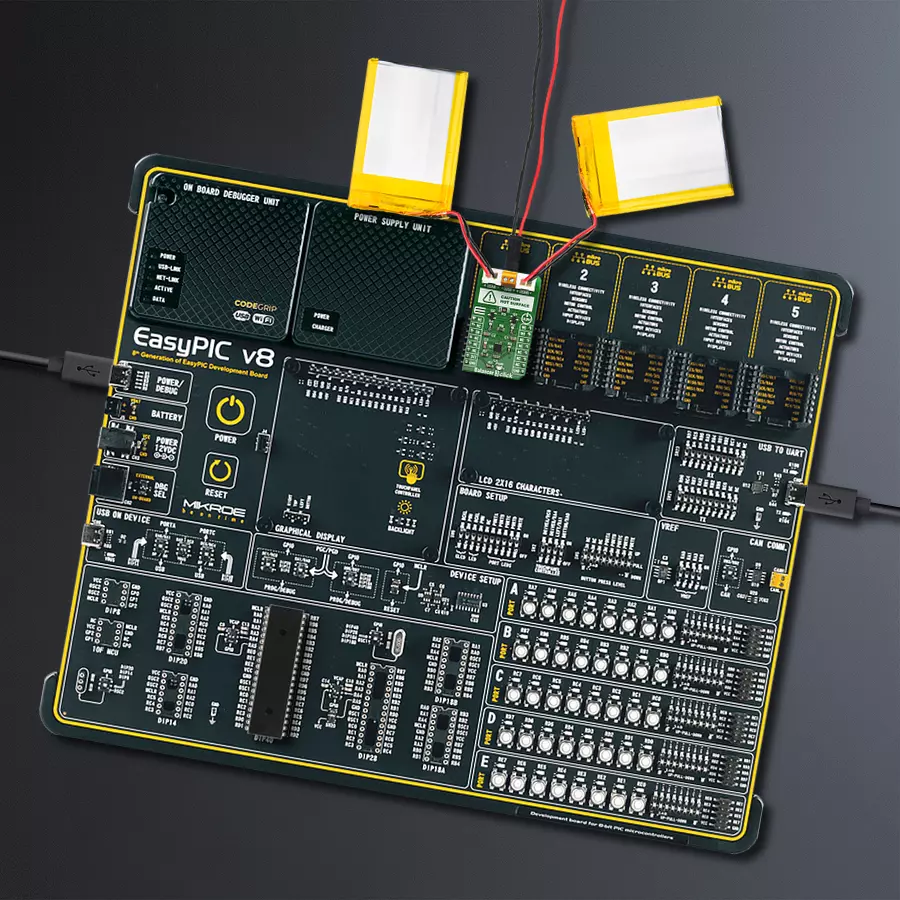

项目组装
实时跟踪您的结果
应用程序输出
1. 应用程序输出 - 在调试模式下,“应用程序输出”窗口支持实时数据监控,直接提供执行结果的可视化。请按照提供的教程正确配置环境,以确保数据正确显示。

2. UART 终端 - 使用UART Terminal通过USB to UART converter监视数据传输,实现Click board™与开发系统之间的直接通信。请根据项目需求配置波特率和其他串行设置,以确保正常运行。有关分步设置说明,请参考提供的教程。

3. Plot 输出 - Plot功能提供了一种强大的方式来可视化实时传感器数据,使趋势分析、调试和多个数据点的对比变得更加直观。要正确设置,请按照提供的教程,其中包含使用Plot功能显示Click board™读数的分步示例。在代码中使用Plot功能时,请使用以下函数:plot(insert_graph_name, variable_name);。这是一个通用格式,用户需要将“insert_graph_name”替换为实际图表名称,并将“variable_name”替换为要显示的参数。

软件支持
库描述
此库包含Balancer 3 Click驱动程序的API。
关键功能:
balancer3_enable_cell_balance
- 电池平衡使能功能balancer3_check_overvoltage_cond
- 过压条件检查功能
开源
代码示例
完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio。 应用程序代码也可以在MIKROE的GitHub账户中找到。
/*!
* \file
* \brief Balancer 3 Click example
*
* # Description
* This application is device for 2-series cell lithium-ion battery.
*
* The demo application is composed of two sections :
*
* ## Application Init
* Initializes device coummunication and enables cell balancing.
*
* ## Application Task
* Checks if overvoltage is occured and disables cell balancing.
* If overvoltage doesn't occur it enables cell balancing.
*
* \author MikroE Team
*
*/
// ------------------------------------------------------------------- INCLUDES
#include "board.h"
#include "log.h"
#include "balancer3.h"
// ------------------------------------------------------------------ VARIABLES
static balancer3_t balancer3;
static log_t logger;
// ------------------------------------------------------ APPLICATION FUNCTIONS
void application_init ( void )
{
log_cfg_t log_cfg;
balancer3_cfg_t cfg;
/**
* Logger initialization.
* Default baud rate: 115200
* Default log level: LOG_LEVEL_DEBUG
* @note If USB_UART_RX and USB_UART_TX
* are defined as HAL_PIN_NC, you will
* need to define them manually for log to work.
* See @b LOG_MAP_USB_UART macro definition for detailed explanation.
*/
LOG_MAP_USB_UART( log_cfg );
log_init( &logger, &log_cfg );
log_info( &logger, " Application Init " );
// Click initialization.
balancer3_cfg_setup( &cfg );
BALANCER3_MAP_MIKROBUS( cfg, MIKROBUS_1 );
balancer3_init( &balancer3, &cfg );
balancer3_enable_cell_balance( &balancer3, BALANCER3_CELL_BALANCE_EN );
log_printf( &logger, "* Normal operation - Cell balance enabled *\r\n" );
log_info( &logger, " Application Task " );
}
void application_task ( void )
{
static uint8_t old_ov_state = 0;
uint8_t ov_state = balancer3_check_overvoltage( &balancer3 );
if ( old_ov_state != ov_state )
{
old_ov_state = ov_state;
if ( BALANCER3_OV_COND_NOT_DETECTED == ov_state )
{
log_printf( &logger, "* Normal operation - Cell balance enabled *\r\n" );
balancer3_enable_cell_balance( &balancer3, BALANCER3_CELL_BALANCE_EN );
}
else
{
log_printf( &logger, "* Overvoltage condition - Cell balance disabled * \r\n" );
balancer3_enable_cell_balance( &balancer3, BALANCER3_CELL_BALANCE_DIS );
}
}
Delay_ms ( 1 );
}
int main ( void )
{
/* Do not remove this line or clock might not be set correctly. */
#ifdef PREINIT_SUPPORTED
preinit();
#endif
application_init( );
for ( ; ; )
{
application_task( );
}
return 0;
}
// ------------------------------------------------------------------------ END
