中级
30 分钟

通过MCP609和MK64FN1M0VDC12了解肌肉活动情况

通过监测优化您的锻炼

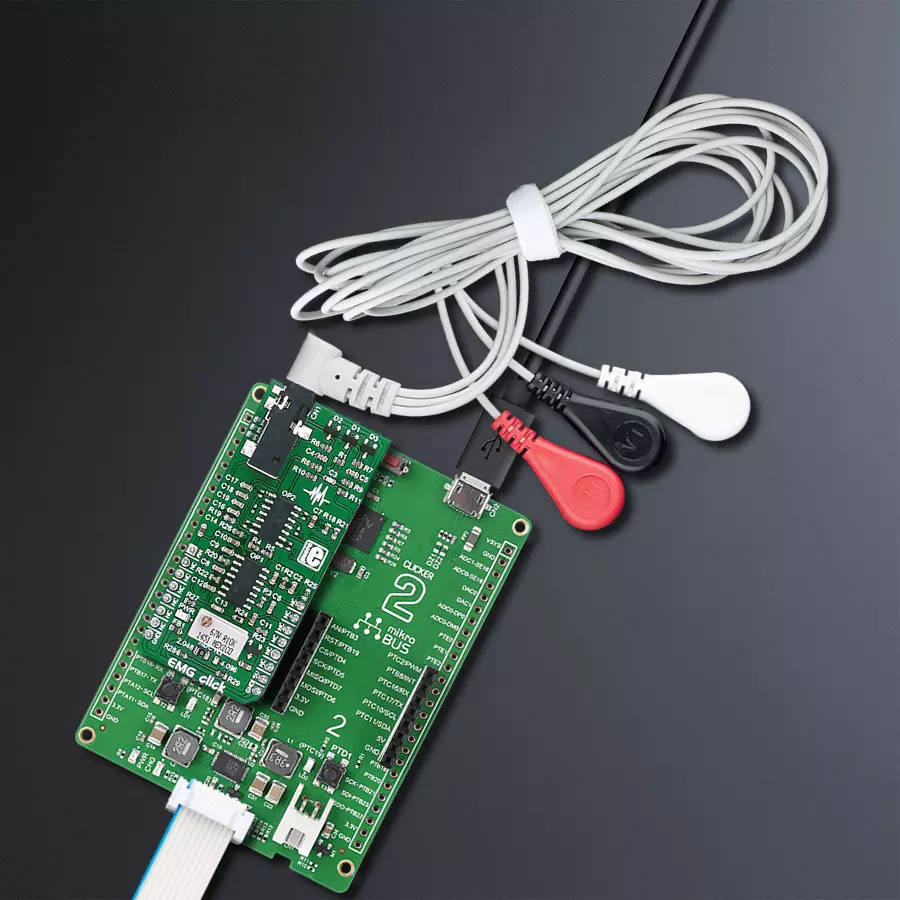

EMG Click with Clicker 2 for Kinetis

已发布 6月 27, 2024

点击板

EMG Click

开发板

Clicker 2 for Kinetis

编译器

NECTO Studio

微控制器单元

MK64FN1M0VDC12

通过整合先进的测量肌肉电活动的技术,提升您解决方案的诊断能力,为肌肉表现和健康提供精确且有价值的洞察。

A

A

硬件概览

它是如何工作的?

EMG Click基于Microchip的MCP609运算放大器和MAX6106微功耗电压参考,用作测量骨骼肌产生的电活动的解决方案。EMG Click设计为在5V电源上运行。这个Click板™有一个模拟输出(AN引脚)。肌电图(EMG)是一种用

于测量肌肉电活动的诊断技术。它经常用于诊断这些肌肉及控制它们的神经元的健康状况。这些神经元被称为运动神经元。它们传输电信号,当这种情况发生时,肌肉会收缩。EMG收集这些信号并将其转换为图形表示。板载

3.5mm音频插孔用于连接电缆/电极到Click板。电极从皮肤(几毫伏)收集电压。然后,插孔的信号被放大和过滤。因此,EMG Click可以分为七个部分。

EMG Click hardware overview image

功能概述

开发板

Clicker 2 for Kinetis 是一款紧凑型入门开发板,它将 Click 板™的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它配备了一款板载 32 位 ARM Cortex-M4F 微控制器,NXP 半导体公司的 MK64FN1M0VDC12,两个 mikroBUS™ 插槽用于 Click 板™连接,一个 USB 连接器,LED 指示灯,按钮,一个 JTAG 程序员连接器以及两个 26 针头用于与外部电子设备的接口。其紧凑的设计和清晰、易识别的丝网标记让您能够迅速构建具有独特功能和特性

的小工具。Clicker 2 for Kinetis 开发套件的每个部分 都包含了使同一板块运行最高效的必要组件。除了可以选择 Clicker 2 for Kinetis 的编程方式,使用 USB HID mikroBootloader 或外部 mikroProg 连接器进行 Kinetis 编程外,Clicker 2 板还包括一个干净且调节过的开发套件电源供应模块。它提供了两种供电方式;通过 USB Micro-B 电缆,其中板载电压调节器为板上每个组件提供适当的电压水平,或使用锂聚合物 电池通过板载电池连接器供电。所有 mikroBUS™ 本

身支持的通信方法都在这块板上,包括已经建立良好的 mikroBUS™ 插槽、重置按钮和几个用户可配置的按钮及 LED 指示灯。Clicker 2 for Kinetis 是 Mikroe 生态系统的一个组成部分,允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。

Clicker 2 for Kinetis dimensions image

微控制器概述

MCU卡片 / MCU

default

建筑

ARM Cortex-M4

MCU 内存 (KB)

1024

硅供应商

NXP

引脚数

121

RAM (字节)

262144

你完善了我!

配件

三线ECG/EMG电缆配有方便的3.5mm手机插孔,专为心电图记录设计。这款1米长的电缆是医疗专业人员和爱好者的实用伴侣。为了补充这款电缆,您还可以使用单次使用的粘性ECG/EMG电极,每个尺寸为48x34mm,配有ECG/EMG电缆螺柱适配器。这些电极确保与我们的ECG/EMG电缆配合使用时的无缝体验,并保证可靠的ECG/EMG信号传输,以实现全面的心脏监测。信赖这套设置的准确性和便利性,轻松自信地记录心电图和肌电图。

EMG Click accessories image

使用的MCU引脚

mikroBUS™映射器

Analog Output
PB2
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
NC
NC
3.3V
Ground
GND
GND
NC
NC
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

EMG Click Schematic schematic

一步一步来

项目组装

Clicker 2 for PIC32MZ front image hardware assembly

从选择您的开发板和Click板™开始。以Clicker 2 for Kinetis作为您的开发板开始。

Clicker 2 for PIC32MZ front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly
GNSS2 Click complete accessories setup image hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Flip&Click PIC32MZ MCU step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

这个库包含了EMG Click驱动程序的API。

关键功能:

  • emg_read_an_pin_value - 读取EMG的AN引脚值的功能

  • emg_read_an_pin_voltage - 读取EMG的AN引脚电压级别的功能

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief EMG Click Example.
 *
 * # Description
 * This is an example which demonstrates the use of EMG Click board.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes ADC and timer counter.
 *
 * ## Application Task
 * Reads ADC value and sends results on serial plotter every 5 ms.
 *
 * @author Stefan Ilic
 *
 */

#include "board.h"
#include "log.h"
#include "emg.h"

static emg_t emg;   /**< EMG Click driver object. */
static log_t logger;    /**< Logger object. */
uint32_t time;

void application_init ( void ) {
    log_cfg_t log_cfg;  /**< Logger config object. */
    emg_cfg_t emg_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    emg_cfg_setup( &emg_cfg );
    EMG_MAP_MIKROBUS( emg_cfg, MIKROBUS_1 );
    if ( ADC_ERROR == emg_init( &emg, &emg_cfg ) ) {
        log_error( &logger, " Application Init Error. " );
        log_info( &logger, " Please, run program again... " );

        for ( ; ; );
    }
    time = 0;
    log_info( &logger, " Application Task " );
}

void application_task ( void )  {
    uint16_t emg_an = 0;
    if ( emg_read_an_pin_value( &emg, &emg_an ) == ADC_SUCCESS ){
        log_printf( &logger, " %u,%lu\r\n ", emg_an, time );
    }
    time += 5;
    Delay_ms ( 5 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
