中级
30 分钟

基于MAX30003和PIC18F57Q43的心脏故事讲述者

为更健康的明天提供卓越的心电图监测

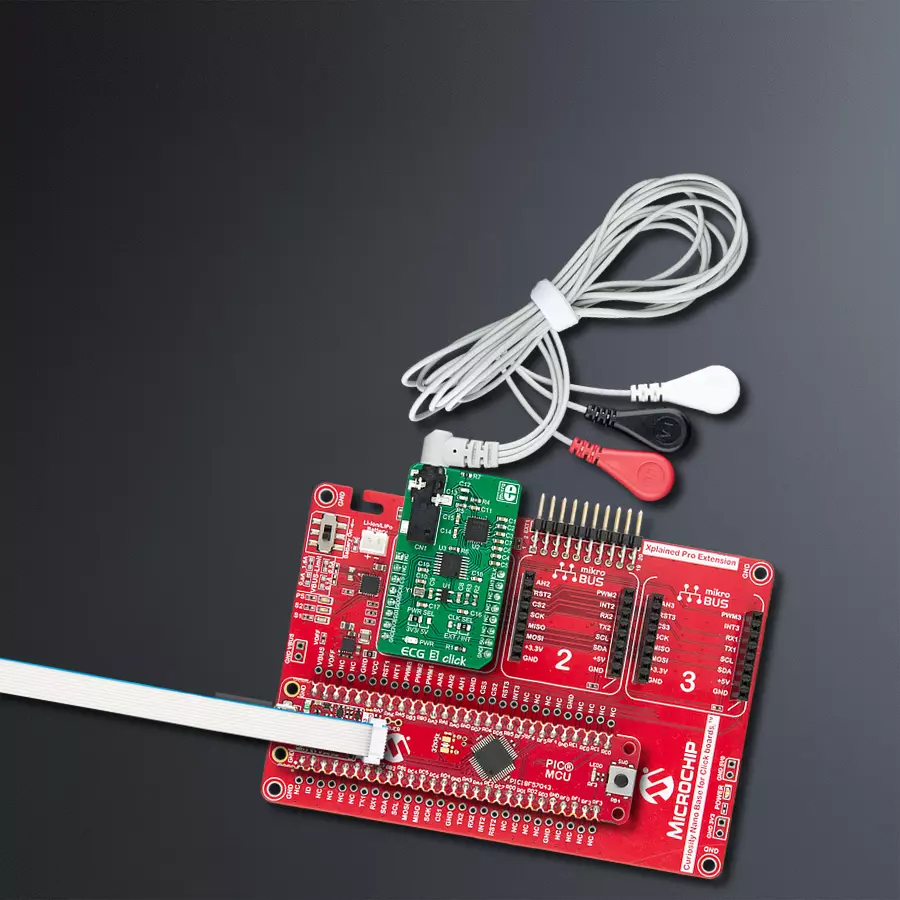

ECG 3 Click with Curiosity Nano with PIC18F57Q43

已发布 6月 24, 2024

点击板

ECG 3 Click

开发板

Curiosity Nano with PIC18F57Q43

编译器

NECTO Studio

微控制器单元

PIC18F57Q43

体验我们下一代心电监测解决方案。

A

A

硬件概览

它是如何工作的?

ECG 3 Click 配备了 MAX30003,这是一款超低功耗、单通道、集成生物电位 AFE,具备 Analog Devices 的心电图和 R-R 检测功能。ECG 3 Click 用于记录单通道心电图。电极可以通过板载的 3.5mm 插孔连接到 ECG 3 Click。ECG 3 Click 使用三电极系统,其中两个电极连接到 MAX30003 的正负差分输入(ECGP 和 ECGN 引脚),而第三个电极连接到 GND。Click 板可以与这些电缆和电极一起使用:ECG/EMG 电缆和 ECG/EMG 电极。在这种情况下,白色电极是 GND 电极。这些电压脉冲自然很弱,只有几毫伏。因此,任何干扰都可能掩盖它们,使其无法检测到。这些干扰可能在人类身体内部感应到,也可能是其他肌肉活动(如骨骼肌)的结果。MAX30003 配备了几种减少这些干扰的方法。然而,测量电极的位置对于准确读取也至关重要。MAX30003 IC 具有两个差分输入,组成单个 ECG 通道。因此,心脏只能从一个平面(冠状面)监测。然而,这对于健身、心率监测和类似应用已经足够。上述所有功能主要与调节输入信号和保护 IC 免受电压浪涌有关,因此可以使用多种类型的电极。输入配备了单极高通 (HP) EMI 滤波器,截止频率设置为 2MHz,作为对干扰的第一

道防线。一组集成的钳位二极管防止 ESD 浪涌到达 IC 并损坏它。输入通过保护串行开关与电极连接,默认情况下这些开关是关闭的。在开发您自己的应用程序时,应注意打开这些开关。然而,Click 板附带的 mikroSDK 库函数会负责正确的配置和初始化。差分输入通过集成的低噪声高阻抗仪表放大器 (IA) 进一步放大,具有固定增益。IA 部分具有另一个 HP 滤波器,有助于拒绝由骨骼肌生成的运动伪影。根据应用需求,较高的截止频率会导致 ECG 信号不太准确,但运动伪影的影响会减少更多。此频率由 MAX30003 IC 的 CAPP 和 CAPN 引脚之间的电容决定,使用 ECG 3 Click 上的 1uF 电容约为 0.04Hz。HP 截止频率的推荐范围为 0.04Hz 到 4.4Hz。在 IA 部分之后,MAX30003 集成了截止频率为 600Hz 的两极低通 (LP) 抗混叠滤波器,以确保良好的采样质量。可编程增益放大器是信号链中的下一个部分,允许最佳信号幅度到达下一个阶段 - Σ-Δ 18 位 A/D 转换器,最终通过 SPI 接口生成心率读数。MAX30003 IC 的其他功能包括自检可编程电压源和无引线检测。AFE 的关键功能之一是 R-R 间隔检测。R 波是心率信号中最高峰的一部分。两个峰之间的距离与

心率密切相关,当没有图形可用时,可以很好地了解 R 波的形状。匹配的 R-R 和 BPM 值表明 R 波非常锐利,没有不规则性。同时,BMP(每分钟的跳动次数)是平均值,而 R-R 间隔表示两个峰之间的时间。广泛的中断引擎可以从各种来源触发主 MCU,包括由于引线检测、R-R 检测、快速恢复事件、FIFO 缓冲状态等引起的中断事件。这些中断源可以在 MAX30003 IC 的中断引脚 (INTB) 上触发状态变化。此引脚为低电平有效。MAX30003 IC 需要板载振荡器提供的时钟信号。振荡器的频率为 32.768 kHz。然而,Click 板通过 mikroBUS™ 的 PWM 引脚(标记为 CLK)接受外部时钟信号。关于电压电平,ECG 3 Click 上实现了 TXB0106 IC,允许其与 3.3V 和 5V MCU 一起操作。该 IC 是 Texas Instruments 的双向电压电平转换器。这是许多不同 Click 板设计中使用的验证解决方案,将逻辑信号(SPI、中断、时钟)的电压转换为 1.8V 电平信号,这对于 MAX30003 IC 是可接受的。这允许许多不同的 MCU 与 ECG 3 Click 接口。逻辑电压选择可以通过板载 SMD 跳线标记为 PWR SEL 完成,而时钟源可以通过另一个标记为 CLK SEL 的 SMD 跳线选择。

ECG 3 Click hardware overview image

功能概述

开发板

PIC18F57Q43 Curiosity Nano 评估套件是一款尖端的硬件平台,旨在评估 PIC18-Q43 系列内的微控制器。其设计的核心是包含了功能强大的 PIC18F57Q43 微控制器(MCU),提供先进的功能和稳健的性能。这个评估套件的关键特点包括一个黄 色用户 LED 和一个响应灵敏的机械用户开关,提供无

缝的交互和测试。为一个 32.768kHz 水晶振荡器足迹提供支持,确保精准的定时能力。套件内置的调试器拥有一个绿色电源和状态 LED,使编程和调试变得直观高效。此外,增强其实用性的还有虚拟串行端口 (CDC)和一个调试 GPIO 通道(DGI GPIO),提供广泛的连接选项。该套件通过 USB 供电,拥有由

 MIC5353 LDO 调节器提供支持的可调目标电压功能,确保在 1.8V 至 5.1V 的输出电压范围内稳定运行,最大输出电流为 500mA,受环境温度和电压限制。

PIC18F57Q43 Curiosity Nano double side image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC

MCU 内存 (KB)

128

硅供应商

Microchip

引脚数

48

RAM (字节)

8196

你完善了我!

配件

Curiosity Nano Base for Click boards 是一款多功能硬件扩展平台,专为简化 Curiosity Nano 套件与扩展板之间的集成而设计,特别针对符合 mikroBUS™ 标准的 Click 板和 Xplained Pro 扩展板。这款创新的基板(屏蔽板)提供了无缝的连接和扩展可能性,简化了实验和开发过程。主要特点包括从 Curiosity Nano 套件提供 USB 电源兼容性,以及为增强灵活性而提供的另一种外部电源输入选项。板载锂离子/锂聚合物充电器和管理电路确保电池供电应用的平稳运行,简化了使用和管理。此外,基板内置了一个固定的 3.3V 电源供应单元,专用于目标和 mikroBUS™ 电源轨,以及一个固定的 5.0V 升压转换器,专供 mikroBUS™ 插座的 5V 电源轨,为各种连接设备提供稳定的电力供应。

Curiosity Nano Base for Click boards accessories 1 image

3线 ECG/EMG 电缆配有方便的 3.5mm 耳机插孔,专为心电图记录设计。这条 1 米长的电缆是医疗专业人员和爱好者的实用伴侣。为了补充这条电缆,您还可以使用一次性粘贴式 ECG/EMG 电极,尺寸为 48x34mm,每个电极都配有 ECG/EMG 电缆插头适配器。这些电极与我们的 ECG/EMG 电缆配对时可确保无缝体验,并保证可靠的 ECG/EMG 信号传输,实现全面的心脏监测。信赖这一准确且方便的设置,轻松自信地记录心电图和肌电图。

ECG 3 Click accessories image

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
SPI Chip Select
PD4
CS
SPI Clock
PC6
SCK
SPI Data OUT
PC5
MISO
SPI Data IN
PC4
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
External clock
PB0
PWM
Interrupt
PA6
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

ECG 3 Click Schematic schematic

一步一步来

项目组装

Curiosity Nano Base for Click boards front image hardware assembly

从选择您的开发板和Click板™开始。以Curiosity Nano with PIC18F57Q43作为您的开发板开始。

Curiosity Nano Base for Click boards front image hardware assembly
Charger 27 Click front image hardware assembly
PIC18F47Q10 Curiosity Nano front image hardware assembly
Prog-cut hardware assembly
Charger 27 Click complete accessories setup image hardware assembly
Board mapper by product8 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
PIC18F57Q43 Curiosity MCU Step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

该库包含 ECG 3 Click 驱动程序的 API。

关键功能:

  • ecg3_get_ecg - 函数从 FIFO 寄存器读取 ECG 数据

  • ecg3_check_status - 函数检查所需中断的状态标志

  • ecg3_get_rtor - 函数读取心率和 R - R 数据,并将 HR 数据计算为 BPM,将 RR 数据计算为毫秒

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Ecg3 Click example
 *
 * # Description
 * This Click is made for ECG and HR,
 * equipped with an ultra-low power, single channel, integrated biopotential AFE,
 * with the ECG and R-to-R detection functionality.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes SPI interface and performs the all necessary configuration
 * for device to work properly.
 *
 * ## Application Task
 * Reads ECG Data every 8ms and sends this data to the serial plotter.
 *
 * *note:*
 * Additional Functions :
 *  - void plot_ecg() - Sends ECG Data to the serial plotter.
 *  - void log_rtor() - Sends Heart Rate and R - R Data to the uart terminal.
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "ecg3.h"

// ------------------------------------------------------------------ VARIABLES

static ecg3_t ecg3;
static log_t logger;

static uint32_t ecg_data;
static uint16_t rr_data;
static uint16_t hr_data;
static uint32_t meas_time_cnt = 0;

// ------------------------------------------------------- ADDITIONAL FUNCTIONS

void plot_ecg ( )
{
    if ( ecg_data > 50000 )
    {
        log_printf( &logger,"    %lu,       %lu\r\n", ecg_data, meas_time_cnt );

        if ( meas_time_cnt == 0xFFFFFFFF )
        {
            meas_time_cnt = 0;
        }
        else
        {
            meas_time_cnt++;
        }
    }
    Delay_ms ( 8 );
}

void log_rtor ( )
{
    if ( ( rr_data != 0 ) && ( hr_data != 65535 ) )
    {
        log_printf( &logger,"R - R Interval : %u ms\r\n", rr_data );
        log_printf( &logger,"Heart Rate :  %u BPM\r\n", hr_data );
    }
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
}

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    ecg3_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    ecg3_cfg_setup( &cfg );
    ECG3_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    ecg3_init( &ecg3, &cfg );

    ecg3_sw_reset( &ecg3 );
    ecg3_fifo_reset( &ecg3 );
    Delay_ms ( 100 );

    ecg3_default_cfg ( &ecg3 );
    Delay_ms ( 300 );
}

void application_task ( void )
{
    ecg3_get_ecg( &ecg3, &ecg_data );

    plot_ecg( );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


// ------------------------------------------------------------------------ END
