使用D2HW-A221D和PIC32MZ2048EFH100轻松切换两种模式或状态

解锁多功能性:双向信号输出的微动开关

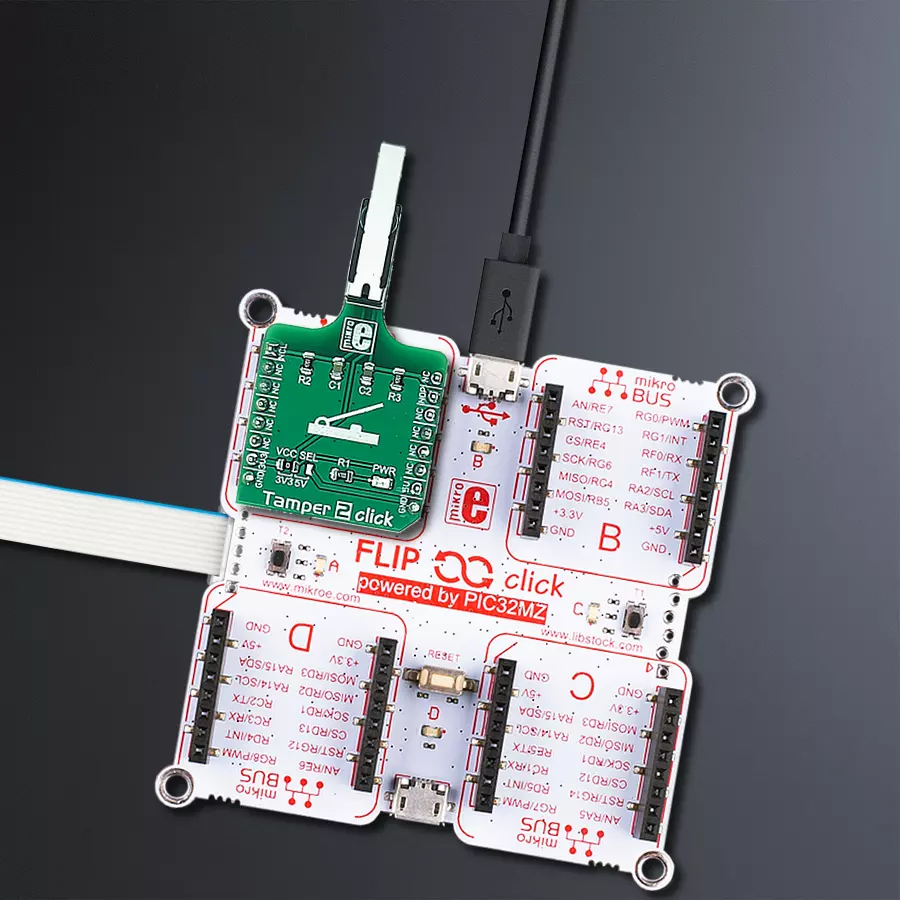

Tamper 2 Click with Flip&Click PIC32MZ

已发布 6月 26, 2024

点击板

Tamper 2 Click

开发板

Flip&Click PIC32MZ

编译器

NECTO Studio

微控制器单元

PIC32MZ2048EFH100

探索这种创新的微动开关设计如何增强您设备的功能性,能够在按下和释放的位置都传递信号。

A

A

硬件概览

它是如何工作的?

Tamper 2 Click基于Omron的D2HW-A221D微动开关,专门定位在板上,因此可以轻松访问,与可能按下杠杆的各种物体进行交互,以此激活微动开关。该微动开关通过施加非常小的物理力来触发,使用一个倾斜点机制,从而实现快速可靠的弹入动作。它还具有NC和NO接点,通过引线路由到mikroBUS™上,因此可

以检测开关的两种状态。这两条线都配备有RC滤波器,它们既用作开关的去抖动元件,也用于在它们漂浮时拉低线路。这样,接触弹跳进一步减少,从而实现对切换事件的准确检测。该开关本身非常耐用,额定电压高达42VDC / 0.5A,还可以承受非常多的切换周期 - 高达1000000次。该Click板™可以通过VCC

 SEL跳线选择3.3V或5V逻辑电压级别。这样,既支持3.3V又支持5V的MCU可以正确使用通信线。此外,该Click板™配备有一个包含易于使用的功能和示例代码的库,可作为进一步开发的参考。

Tamper 2 Click top side image
Tamper 2 Click bottom side image

功能概述

开发板

Flip&Click PIC32MZ 是一款紧凑型开发板,设计为一套完整的解决方案,它将 Click 板™的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它配备了一款板载 32 位 PIC32MZ 微控制器,Microchip 的 PIC32MZ2048EFH100,四个 mikroBUS™ 插槽用于 Click 板™连接,两个 USB 连接器,LED 指示灯,按钮,调试器/程序员连接器,以及两个与 Arduino-UNO 引脚兼容的头部。得益于创

新的制造技术,它允许您快速构建具有独特功能和特性的小工具。Flip&Click PIC32MZ 开发套件的每个部分都包含了使同一板块运行最高效的必要组件。此外,还可以选择 Flip&Click PIC32MZ 的编程方式,使用 chipKIT 引导程序(Arduino 风格的开发环境)或我们的 USB HID 引导程序,使用 mikroC、mikroBasic 和 mikroPascal for PIC32。该套件包括一个通过 USB 类型-C(USB-C)连接器的干净且调

节过的电源供应模块。所有 mikroBUS™ 本身支持的 通信方法都在这块板上,包括已经建立良好的 mikroBUS™ 插槽、用户可配置的按钮和 LED 指示灯。Flip&Click PIC32MZ 开发套件允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。

Flip&Click PIC32MZ double image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC32

MCU 内存 (KB)

2048

硅供应商

Microchip

引脚数

100

RAM (字节)

524288

使用的MCU引脚

mikroBUS™映射器

Normally Closed
RB11
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
NC
NC
PWM
Normally Open
RD9
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Tamper 2 Click Schematic schematic

一步一步来

项目组装

Flip&Click PIC32MZ front image hardware assembly

从选择您的开发板和Click板™开始。以Flip&Click PIC32MZ作为您的开发板开始。

Flip&Click PIC32MZ front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Flip&Click PIC32MZ MCU step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

这个库包含了Tamper 2 Click驱动程序的API。

关键函数:

  • tamper2_get_on_state - 开关打开检测

  • tamper2_get_off_state - 开关关闭检测

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * \file
 * \brief Tamper 2 Click example
 *
 * # Description
 * This application sets switch on ON or OFF.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Sends HAL pointers
 *
 * ## Application Task
 * Detects whether the state of switch on Tamper 2 Click is ON or OFF.
 *
 * \author MikroE Team
 *
 */
// ------------------------------------------------------------------- INCLUDES

#include "board.h"
#include "log.h"
#include "tamper2.h"

// ------------------------------------------------------------------ VARIABLES

static tamper2_t tamper2;
static log_t logger;

// ------------------------------------------------------ APPLICATION FUNCTIONS

void application_init ( void )
{
    log_cfg_t log_cfg;
    tamper2_cfg_t cfg;

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, "---- Application Init ----" );

    //  Click initialization.

    tamper2_cfg_setup( &cfg );
    TAMPER2_MAP_MIKROBUS( cfg, MIKROBUS_1 );
    tamper2_init( &tamper2, &cfg );
}

void application_task ( )
{
    uint8_t on_state;
    uint8_t off_state;

    on_state = tamper2_get_on_state( &tamper2 );
    off_state = tamper2_get_off_state( &tamper2 );

    if ( on_state == 1 )
    {
        log_printf( &logger, "Tamper 2 Click is in ON state.\r\n" );

    }

    if ( off_state == 1 )
    {
       log_printf( &logger, "Tamper 2 Click is in OFF state.\r\n" );

    }

    Delay_ms ( 200 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}


// ------------------------------------------------------------------------ END
