使用DS2417和PIC32MZ2048EFH100在你的项目中体验更高水平的精度和同步

让每一毫秒都变得重要!

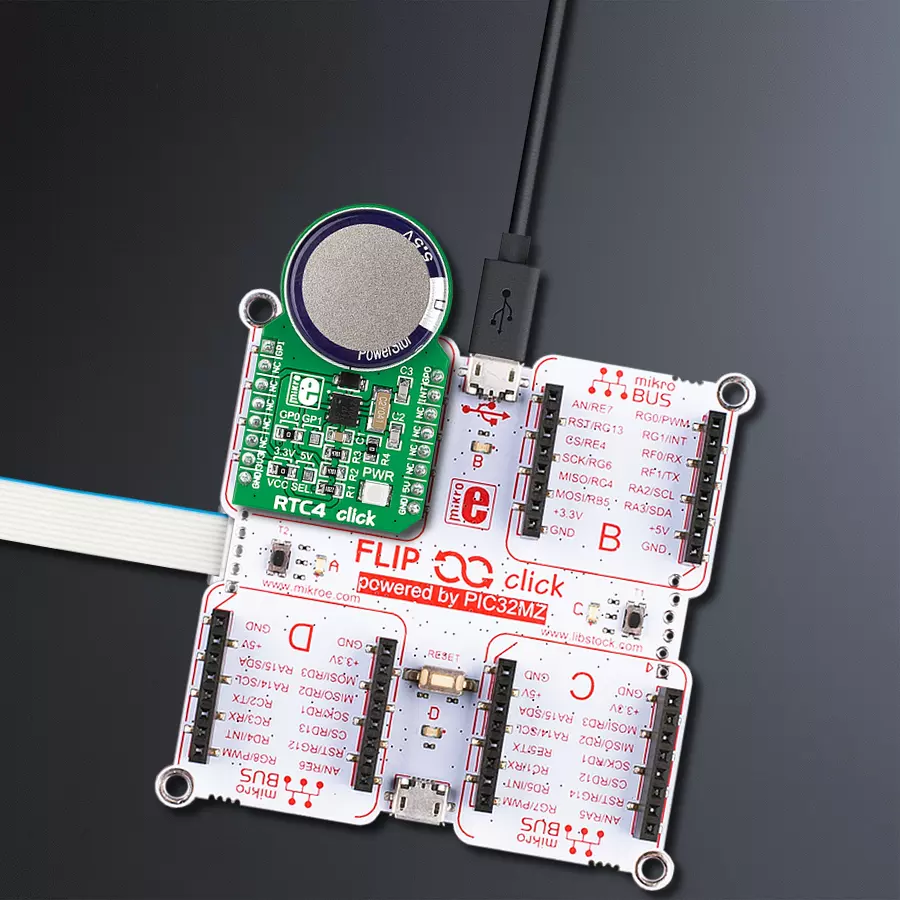

RTC 4 Click with Flip&Click PIC32MZ

已发布 6月 24, 2024

点击板

RTC 4 Click

开发板

Flip&Click PIC32MZ

编译器

NECTO Studio

微控制器单元

PIC32MZ2048EFH100

通过我们的实时时钟解决方案提升您的盈利能力和效率,为您的关键应用提供可靠的时间保持功能。

A

A

硬件概览

它是如何工作的?

RTC 4 Click基于Analog Devices的DS2417,这是一款实时时钟,提供了一个简单的解决方案,用于在最小的硬件支持下存储和检索关键时间信息。DS2417包含一个实时时钟/日历,实现为32位二进制计数器,并具有一个独特的工厂激光打标的64位注册号,允许多个Click板™连接在同一数据线上。它通过标准的Dallas Semiconductor 1-Wire接口(16.3kbps)与主机MCU通信。在25摄氏度温度下,其时钟精度为每月±2分钟,时钟频率 来自板载的32.768kHz振荡器。DS2417的数据

是非易失性的,可以用于独立操作,这要归功于一个备用能源来源(一个板载硬币电池超级电容器)。DS2417为任何电子设备或嵌入式微控制器应用添加了日历、时间和日期戳以及日志功能。它可以累积136年的秒数,然后翻转,其中时间/日期由自参考点以来的秒数表示,用户确定参考点。这个Click板™通过1-Wire接口与MCU通信,按定义,只需要一个数据线(和地线)就可以与MCU通信。在没有 主电源的情况下,数据线也可以寄生地为传感器供电。1-Wire通信线路被路由到GP SEL跳

线,允许1-Wire通信信号到mikroBUS™插座的PWM引脚或AN引脚。这些引脚分别标记为GP0和GP1,与SMD跳线位置相同,使得选择所需引脚变得简单。此外,DS2417还包括一个路由到mikroBUS™插座的INT引脚的中断功能用于系统输出。这个Click板™可以通过VCC SEL跳线选择使用3.3V或5V的逻辑电压级别运行。这样,3.3V和5V能力的MCU都可以正确使用通信线路。此外,这个Click板™还配备了一个包含易于使用的功能和示例代码的库,可以作为进一步开发的参考。

RTC 4 Click hardware overview image

功能概述

开发板

Flip&Click PIC32MZ 是一款紧凑型开发板,设计为一套完整的解决方案,它将 Click 板™的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它配备了一款板载 32 位 PIC32MZ 微控制器,Microchip 的 PIC32MZ2048EFH100,四个 mikroBUS™ 插槽用于 Click 板™连接,两个 USB 连接器,LED 指示灯,按钮,调试器/程序员连接器,以及两个与 Arduino-UNO 引脚兼容的头部。得益于创

新的制造技术,它允许您快速构建具有独特功能和特性的小工具。Flip&Click PIC32MZ 开发套件的每个部分都包含了使同一板块运行最高效的必要组件。此外,还可以选择 Flip&Click PIC32MZ 的编程方式,使用 chipKIT 引导程序(Arduino 风格的开发环境)或我们的 USB HID 引导程序,使用 mikroC、mikroBasic 和 mikroPascal for PIC32。该套件包括一个通过 USB 类型-C(USB-C)连接器的干净且调

节过的电源供应模块。所有 mikroBUS™ 本身支持的 通信方法都在这块板上,包括已经建立良好的 mikroBUS™ 插槽、用户可配置的按钮和 LED 指示灯。Flip&Click PIC32MZ 开发套件允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。

Flip&Click PIC32MZ double image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC32

MCU 内存 (KB)

2048

硅供应商

Microchip

引脚数

100

RAM (字节)

524288

使用的MCU引脚

mikroBUS™映射器

1-Wire Data IN/OUT
RB11
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
1-Wire Data IN/OUT
RC14
PWM
Interrupt
RD9
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

RTC 4 Click Schematic schematic

一步一步来

项目组装

Flip&Click PIC32MZ front image hardware assembly

从选择您的开发板和Click板™开始。以Flip&Click PIC32MZ作为您的开发板开始。

Flip&Click PIC32MZ front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly
GNSS2 Click complete accessories setup image hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Flip&Click PIC32MZ MCU step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

这个库包含了RTC 4 Click驱动的API。

关键功能:

  • rtc4_get_interrupt - 这个功能检查DS2417实时时钟/日历的中断状态。

  • rtc4_set_date_time - 这个功能设置日期和时间结构以及中断间隔

  • rtc4_get_date_time - 这个功能获取RTC4的时间和日期结构。

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief RTC 4 Click Example.
 *
 * # Description
 * This example demonstrates the use of the RTC 4 Click board.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initializes the driver and logger and then sets the starting time
 * to 23:59:50 and date to 31.12.2022.
 *
 * ## Application Task
 * With the usage of rtc4_get_date_time we get the time and
 * date from the register and display them on the UART Terminal.
 * The counter increments once per second.
 *
 * @author Aleksandra Cvjetićanin
 *
 */

#include "board.h"
#include "log.h"
#include "rtc4.h"

static rtc4_t rtc4;
static log_t logger;

rtc4_time_t time;
rtc4_date_t date;

void application_init ( void )
{
    log_cfg_t log_cfg;  /**< Logger config object. */
    rtc4_cfg_t rtc4_cfg;  /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.
    rtc4_cfg_setup( &rtc4_cfg );
    RTC4_MAP_MIKROBUS( rtc4_cfg, MIKROBUS_1 );
    if ( ONE_WIRE_ERROR == rtc4_init( &rtc4, &rtc4_cfg ) )
    {
        log_error( &logger, " Communication init." );
        for ( ; ; );
    }

    if ( RTC4_ERROR == rtc4_check_communication ( &rtc4 ) )
    {
        log_error( &logger, " Check communication." );
        for ( ; ; );
    }

    time.hours = 23;
    time.min = 59;
    time.sec = 50;

    date.day = 31;
    date.month = 12;
    date.year = 2022;

    rtc4_set_date_time ( &rtc4, &date, &time, RTC4_DCB_INTERVAL_1S );

    log_info( &logger, " Application Task " );
}

void application_task ( void )
{
    while ( rtc4_get_interrupt ( &rtc4 ) );

    if ( RTC4_OK == rtc4_get_date_time ( &rtc4, &date, &time ) )
    {
        log_printf( &logger, "Time: %.2u:%.2u:%.2u\r\n",
                    ( uint16_t ) time.hours, ( uint16_t ) time.min, ( uint16_t ) time.sec );
        log_printf( &logger, "Date: %.2u/%.2u/%u\r\n",
                    ( uint16_t ) date.day, ( uint16_t ) date.month, ( uint16_t ) date.year );
        log_printf( &logger, "------------------------\r\n\n");
    }
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
