中级
30 分钟

使用FOD4216和PIC32MZ2048EFH100在嘈杂的工业环境中保持信号准确性

OptoTrust:信号的保护与隔离之处!

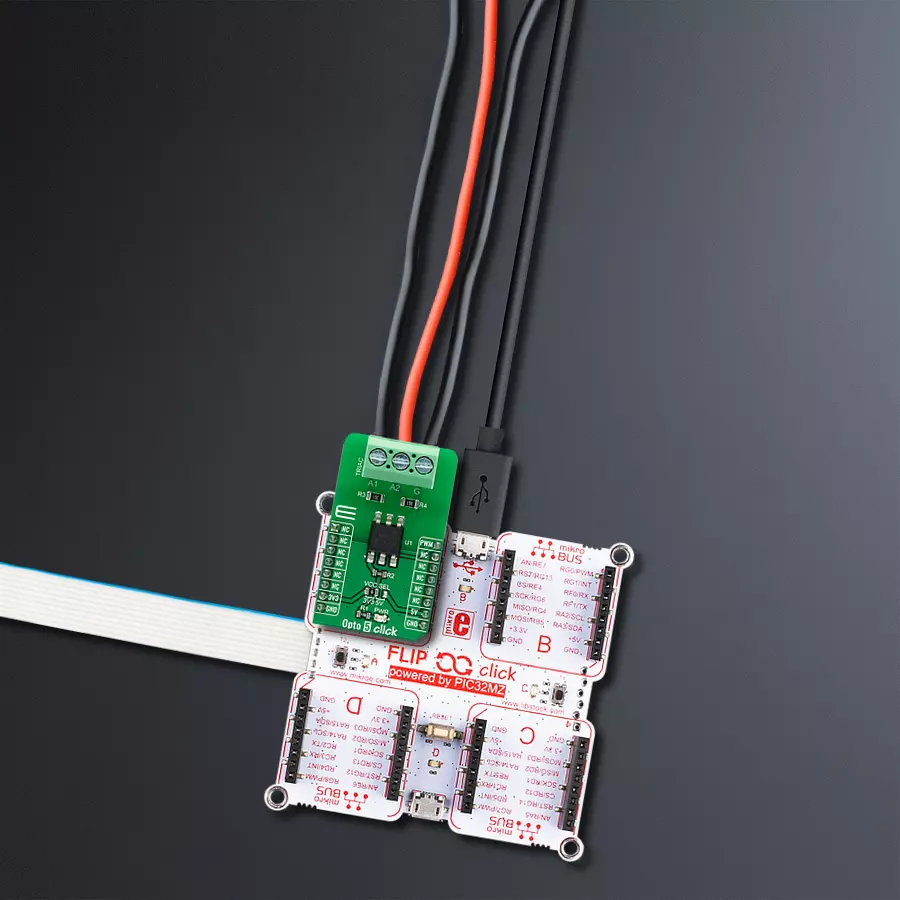

Opto 5 Click with Flip&Click PIC32MZ

已发布 6月 24, 2024

点击板

Opto 5 Click

开发板

Flip&Click PIC32MZ

编译器

NECTO Studio

微控制器单元

PIC32MZ2048EFH100

保护您的设备免受地环和电压差的影响,延长设备的使用寿命。

A

A

硬件概览

它是如何工作的?

Opto 5 Click基于FOD4216,这是ON Semiconductor的一款随机相位无阻尼Triac驱动器,提供简便的高压安全隔离。它利用高效红外发射二极管,提供改进的触发灵敏度,并与由两个反向并联SCR形成的混合随机相位Triac耦合,能够驱动分立Triac。它在低压输入和高压输出之间提供电气隔离,同时切换高压输出。Triac代表交流电三极管,是一种可以在触发时在任一方向导电的器件,通过检测其触发结(栅

极)上的光束来触发或打开。Triac在电流或电流脉冲施加到控制电极(栅极)时,从关闭状态转变为导通状态。设备可以在与输入电压同步时打开,而关闭发生在控制信号移除后电流通过零点时。Opto 5 Click仅通过来自mikroBUS™插座的PWM信号驱动FOD4216的阴极。在需要热线切换的应用中,“热”侧线路被切换,负载连接到冷侧或中性侧。在标准Triac使用情况下,用户应在Triac端子A1和A2之间并联添加一个39Ω

电阻和0.01uF电容用于消除Triac的噪音。在功率因数低于0.5的高感性负载情况下,电阻值应为360Ω。而在使用无阻尼Triac的情况下,则不需要这些组件。此Click板™可以在3.3V或5V逻辑电压水平下工作,通过VCC SEL跳线选择。这种方式,3.3V和5V的MCU都能正确使用通信线路。此外,此Click板™配备了一个包含易用函数和示例代码的库,可用作进一步开发的参考。

Opto 5 Click top side image
Opto 5 Click bottom side image

功能概述

开发板

Flip&Click PIC32MZ 是一款紧凑型开发板,设计为一套完整的解决方案,它将 Click 板™的灵活性带给您喜爱的微控制器,使其成为实现您想法的完美入门套件。它配备了一款板载 32 位 PIC32MZ 微控制器,Microchip 的 PIC32MZ2048EFH100,四个 mikroBUS™ 插槽用于 Click 板™连接,两个 USB 连接器,LED 指示灯,按钮,调试器/程序员连接器,以及两个与 Arduino-UNO 引脚兼容的头部。得益于创

新的制造技术,它允许您快速构建具有独特功能和特性的小工具。Flip&Click PIC32MZ 开发套件的每个部分都包含了使同一板块运行最高效的必要组件。此外,还可以选择 Flip&Click PIC32MZ 的编程方式,使用 chipKIT 引导程序(Arduino 风格的开发环境)或我们的 USB HID 引导程序,使用 mikroC、mikroBasic 和 mikroPascal for PIC32。该套件包括一个通过 USB 类型-C(USB-C)连接器的干净且调

节过的电源供应模块。所有 mikroBUS™ 本身支持的 通信方法都在这块板上,包括已经建立良好的 mikroBUS™ 插槽、用户可配置的按钮和 LED 指示灯。Flip&Click PIC32MZ 开发套件允许您在几分钟内创建新的应用程序。它由 Mikroe 软件工具原生支持,得益于大量不同的 Click 板™(超过一千块板),其数量每天都在增长,它涵盖了原型制作的许多方面。

Flip&Click PIC32MZ double image

微控制器概述

MCU卡片 / MCU

default

建筑

PIC32

MCU 内存 (KB)

2048

硅供应商

Microchip

引脚数

100

RAM (字节)

524288

使用的MCU引脚

mikroBUS™映射器

NC
NC
AN
NC
NC
RST
NC
NC
CS
NC
NC
SCK
NC
NC
MISO
NC
NC
MOSI
Power Supply
3.3V
3.3V
Ground
GND
GND
PWM Signal
RC14
PWM
NC
NC
INT
NC
NC
TX
NC
NC
RX
NC
NC
SCL
NC
NC
SDA
Power Supply
5V
5V
Ground
GND
GND
1

“仔细看看!”

Click board™ 原理图

Opto 5 Click Schematic schematic

一步一步来

项目组装

Flip&Click PIC32MZ front image hardware assembly

从选择您的开发板和Click板™开始。以Flip&Click PIC32MZ作为您的开发板开始。

Flip&Click PIC32MZ front image hardware assembly
GNSS2 Click front image hardware assembly
Prog-cut hardware assembly
GNSS2 Click complete accessories setup image hardware assembly
Board mapper by product7 hardware assembly
Necto image step 2 hardware assembly
Necto image step 3 hardware assembly
Necto image step 4 hardware assembly
Necto image step 5 hardware assembly
Necto image step 6 hardware assembly
Flip&Click PIC32MZ MCU step hardware assembly
Necto No Display image step 8 hardware assembly
Necto image step 9 hardware assembly
Necto image step 10 hardware assembly
Debug Image Necto Step hardware assembly

软件支持

库描述

该库包含 Opto 5 Click 驱动程序的 API。

关键功能:

  • opto5_pin_set - Opto 5 引脚设置功能

  • opto5_pin_clear - Opto 5 引脚清除功能

  • opto5_pin_toggle - Opto 5 引脚切换功能

开源

代码示例

完整的应用程序代码和一个现成的项目可以通过NECTO Studio包管理器直接安装到NECTO Studio 应用程序代码也可以在MIKROE的GitHub账户中找到。

/*!
 * @file main.c
 * @brief Opto 5 Click Example.
 *
 * # Description
 * This example demonstrates the use of Opto 5 Click board.
 *
 * The demo application is composed of two sections :
 *
 * ## Application Init
 * Initialization of UART LOG and GPIO pin drivers.
 * The output of PWM is set to high so the optocoupler
 * is not triggered by default.
 *
 * ## Application Task
 * The output pin is toggled every 5 seconds.
 *
 * @author Stefan Nikolic
 *
 */

#include "board.h"
#include "log.h"
#include "opto5.h"

static opto5_t opto5;               /**< Opto 5 Click driver object. */
static log_t logger;                /**< Logger object. */

void application_init ( void ) {
    log_cfg_t log_cfg;              /**< Logger config object. */
    opto5_cfg_t opto5_cfg;          /**< Click config object. */

    /**
     * Logger initialization.
     * Default baud rate: 115200
     * Default log level: LOG_LEVEL_DEBUG
     * @note If USB_UART_RX and USB_UART_TX
     * are defined as HAL_PIN_NC, you will
     * need to define them manually for log to work.
     * See @b LOG_MAP_USB_UART macro definition for detailed explanation.
     */
    LOG_MAP_USB_UART( log_cfg );
    log_init( &logger, &log_cfg );
    log_info( &logger, " Application Init " );

    // Click initialization.

    opto5_cfg_setup( &opto5_cfg );
    OPTO5_MAP_MIKROBUS( opto5_cfg, MIKROBUS_1 );
    if ( opto5_init( &opto5, &opto5_cfg ) == DIGITAL_OUT_UNSUPPORTED_PIN ) {
        log_error( &logger, " Application Init Error. " );
        log_info( &logger, " Please, run program again... " );

        for ( ; ; );
    }
    Delay_ms ( 100 );
    opto5_default_cfg ( &opto5 );
    log_info( &logger, " Application Task " );
    Delay_ms ( 100 );
}

void application_task ( void ) {
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    Delay_ms ( 1000 );
    log_printf( &logger, " Pin toggling...\r\n" );
    opto5_pin_toggle( &opto5 );
}

int main ( void )
{
    /* Do not remove this line or clock might not be set correctly. */
    #ifdef PREINIT_SUPPORTED
    preinit();
    #endif

    application_init( );

    for ( ; ; )
    {
        application_task( );
    }

    return 0;
}

// ------------------------------------------------------------------------ END
